Гидролокатор высокого разрешения ГРИНДА-6375

Гидролокатор ГРИНДА-6375 – это компактный высокочастотный звуковизор высокого разрешения, предназначенный для обследований подводной инфраструктуры (трубопроводов, кабелей, корпусов судов) и обнаружения подозрительных предметов. Благодаря малым габаритам и низкому весу он подходит для установки на АНПА, ТНПА и ручные водолазные комплексы.

За счет рекордного разрешения (миллиметрового уровня) он позволяет разглядеть трещины в сварных швах, биообрастания, мелкие предметы или повреждения кабелей.

Нужен совет по выбору гидроакустики? Обратитесь к нашим специалистам.

Описание гидролокатора высокого разрешения ГРИНДА-6375

Двухчастотный режим

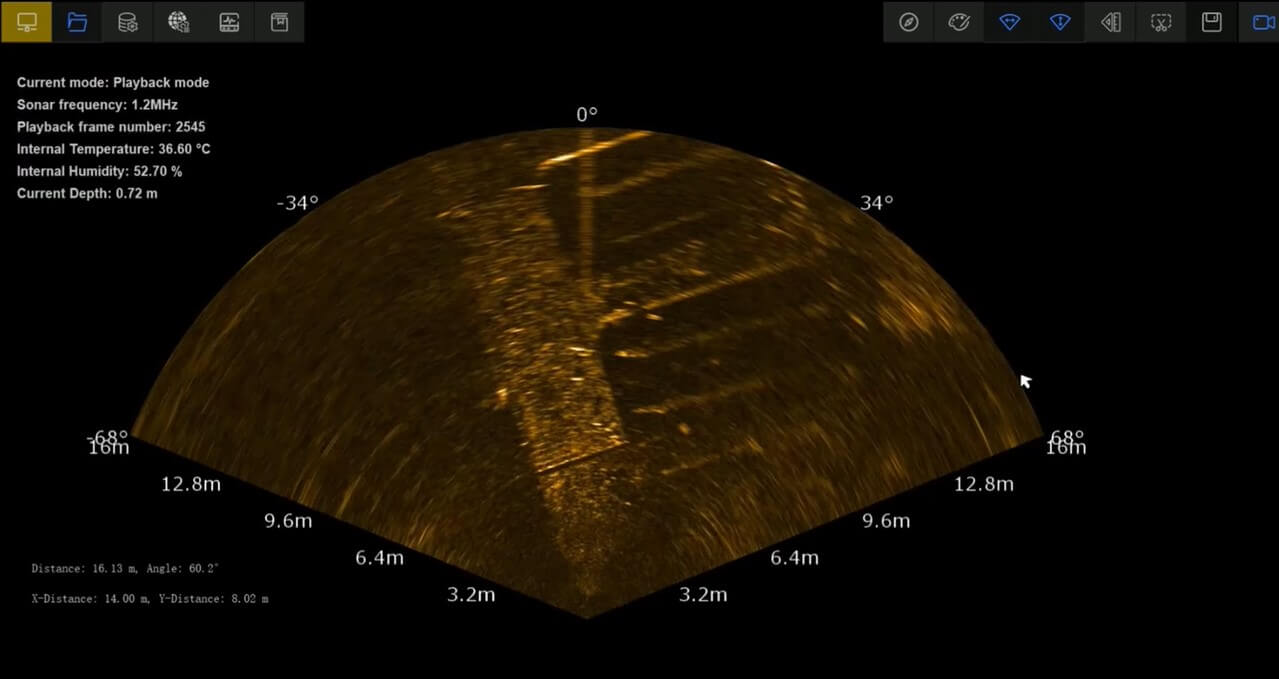

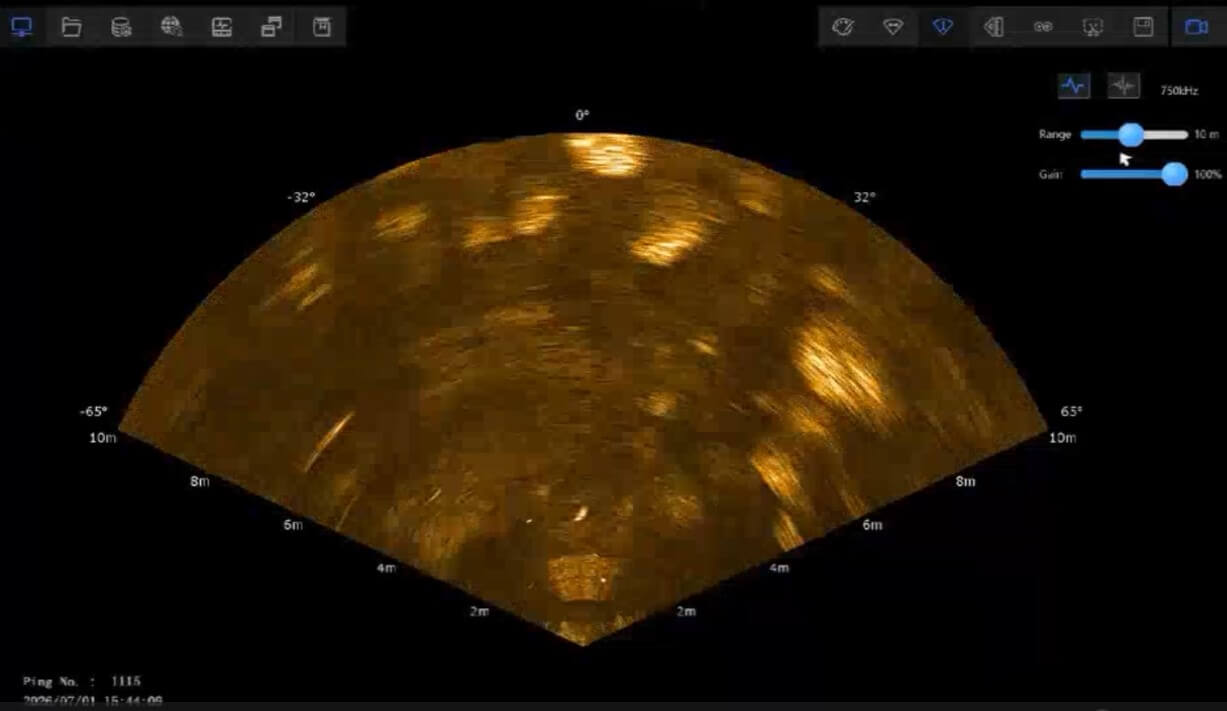

Прибор работает на двух частотах — 750 кГц и 1,2 МГц. Это позволяет оператору выбирать между оптимальной дальностью (120 метров) и максимально высоким разрешением. Такая гибкость делает устройство универсальным: для быстрого сканирования больших площадей используют более низкую частоту, а для осмотра мелких дефектов или целей — более высокую.

Широкий угол обзора

Горизонтальная апертура гидролокатора составляет 130° (на 750 кГц) и 80° (на 1,2 МГц), а вертикальная — 20° и 12°. Это позволяет за один проход охватывать широкую полосу дна, что повышает производительность съемки.

Исключительно высокое разрешение

Разрешение по дальности составляет 2,5-4 мм, благодаря чему прибор способен различать объекты размером всего в несколько миллиметров. По сути, он формирует ультрачеткую акустическую картину подводного пространства.

Многолучевая технология

Гидролокатор формирует до 512 лучей одновременно. Высокая скорость обновления данных позволяет получать изображение в реальном времени, близкое к видеоряду.

Корпус гидролокатора изготовлен из алюминия (опционально доступен вариант из титана для большей глубины погружения). В стандартном варианте он весит чуть более одного килограмма в воздухе и ровно вдвое меньше в воде. Этот параметр важнен для подводных дронов, которые могут нести на себе ограниченное количество полезной нагрузки. Помимо этого, он потребляет 32 Вт в типовом режиме, что для такого производительного сонара является умеренным показателем. Питание осуществляется от широкого диапазона напряжений (DC 18–48 В); подразумевается подключение к сети питания платформы, на которой устанавливается звуковизор. Связь и питание осуществляются через один разъем.

Гидролокатор высокого разрешения ГРИНДА-6375 представляет собой не просто акустическую антенну, а полноценный навигационный модуль. В него встроены:

• электронный компас — для определения абсолютного курса сканирования;
• датчик крена и дифферента (инклинометр/IMU) — чтобы компенсировать качку носителя и точно привязать каждый луч к горизонту;
• измеритель глубины — для автоматической привязки данных к вертикальной координате;
• датчик температуры и влажности — для контроля состояния самого прибора и коррекции скорости звука в воде (температура влияет на акустику).

Благодаря этому набору сенсоров, гидролокатор выдает не просто сырые эхо-сигналы, а полностью географически привязанные данные с компенсацией движения носителя, что упрощает постобработку и построение геореференцированных карт.

Условия эксплуатации

Звуковизор ГРИНДА-6375 рассчитан на погружение до 500 метров, что покрывает большинство задач на континентальном шельфе и в прибрежных зонах. По запросу можно расширить рабочую глубину до 1000 метров. Прибор работает в диапазоне temperatur от −5°C до +35°C (в воде) и выдерживает хранение от −20°C до +50°C. Это делает его пригодным для использования как в холодных северных морях, так и в умеренном климате.

Области применения гидролокатора ГРИНДА-6375

1. Обследование днищ судов — выявление дефектов обшивки, коррозии и биологического обрастания на плаву с целью оценки технического состояния корпуса.
2. Обследование трубопроводов — бесконтактная диагностика состояния подводных нефте- и газопроводов, включая обнаружение провисаний, размывов грунта и механических повреждений изоляции.
3. Обнаружение пловцов на глубине — своевременное выявление водолазов в охраняемой акватории для обеспечения антитеррористической и антидиверсионной безопасности объектов.
4. Поиск подводных мин — детальное сканирование дна и толщи воды с высоким разрешением для обнаружения мин любой формы и материала изготовления.
5. Обследование дна водохранилища — построение высокоточных батиметрических карт с выявлением локальных аномалий рельефа.
6. Обследование состояния дамб — контроль подводных частей бетонных и каменных плотин на предмет трещин и размывов основания для предотвращения аварийных ситуаций.
7. Инспекция гидротехнических сооружений — мониторинг технического состояния причалов, волноломов, опор мостов и шлюзовых камер.
8. Подводная археология — обнаружение и картографирование затонувших кораблей, древних сооружений и артефактов без риска их повреждения.
