LI-8250-M4 комплект для измерений газообмена почв

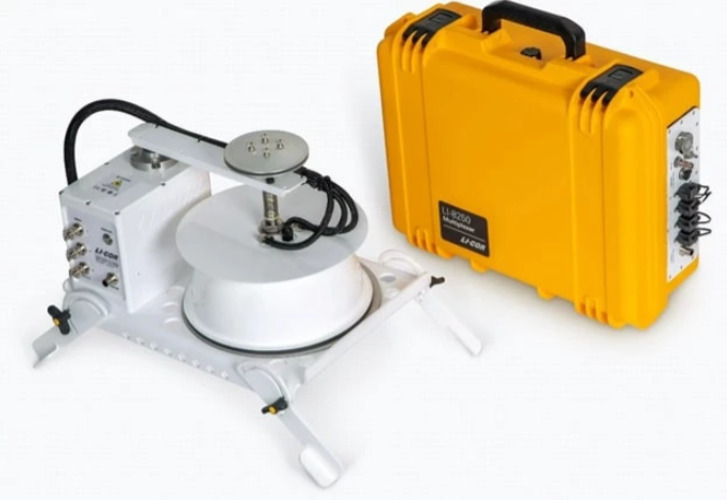

Комплект LI-8250-M4 сконструирован для автоматизированного мониторинга газообменных процессов в почвенном покрове в рамках продолжительных полевых программ. Аппаратура относится к классу стационарных измерительных систем, размещаемых на неизменных локальных участках и функционирующих по циклическому алгоритму. Основу комплектации образует мультиплексор LI-8250, выступающий управляющим ядром, а также четыре светонепроницаемых измерительных модуля 8200-104, каждый из которых накрывает 317,8 см² почвенной поверхности при рабочем объёме 3955 см³. Главная особенность данной сборки – способность одновременно обслуживать несколько изолированных площадок, фиксируя эмиссию углекислого газа без влияния фотосинтетической активности, поскольку непрозрачные стенки устройств полностью блокируют солнечное излучение.

Подъёмные механизмы с электроприводами периодически отводят корпуса блоков от стальных колец, вкопанных в грунт, что восстанавливает естественную аэрацию почвы в интервалах между измерительными циклами. Герметичность и защита по стандарту IEC IP55 позволяют эксплуатировать оборудование вне помещений в любой сезон. Суммарное энергопотребление комплекта остаётся умеренным: каждый модуль потребляет не более 7,5 Вт, а мультиплексор в активном режиме – около 16,1 Вт, что делает систему пригодной для автономной работы от аккумуляторных батарей или солнечных панелей.

По вопросам применения LI-8250-M4, подбора совместимых газоанализаторов либо модулей расширения 8250-01, а также для уточнения графика поставок предусмотрена электронная форма запроса в соответствующем разделе сайта.

Инженерные решения и конструктивные нюансы комплекта LI-8250-M4

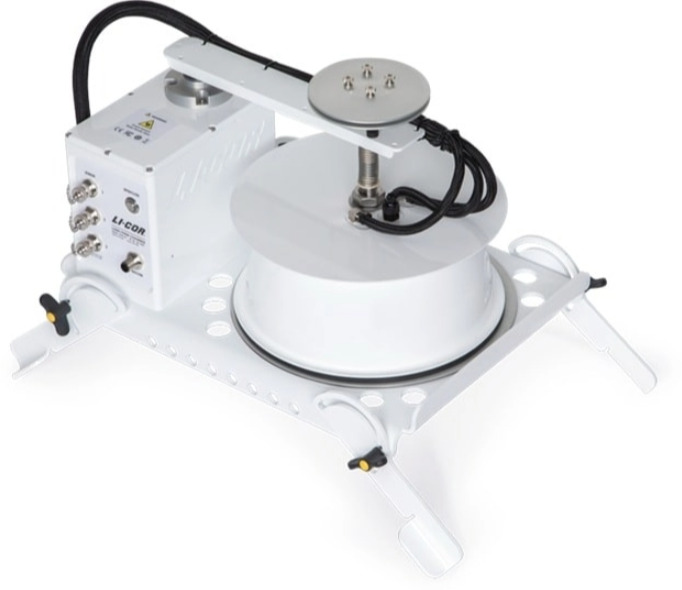

В оборудование заложены технические приёмы, направленные на снижение инструментальных искажений при длительных сериях наблюдений. В измерительных блоках 8200-104 вместо принудительной вентиляции для усреднения газового состава задействованы естественная конвекция и особая геометрия внутреннего пространства – это исключает возникновение турбулентности и перепадов давления. Диффузионные потоки через стыки минимизированы благодаря пассивной системе выравнивания атмосферного давления внутри и снаружи купола.

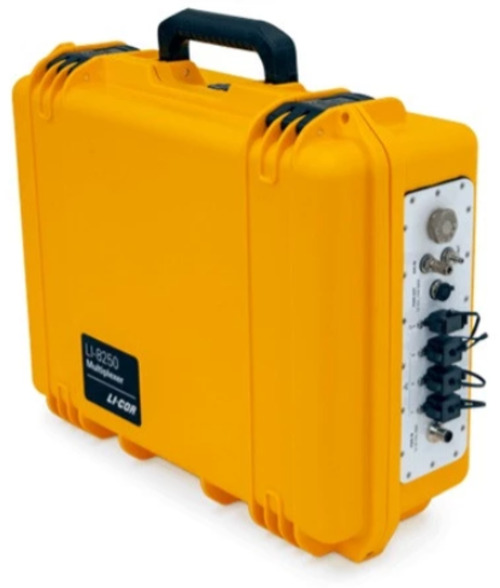

Мультиплексор LI-8250 оснащён встроенным GPS-приёмником с точностью позиционирования 2,5 м CEP, что позволяет привязывать каждую измерительную точку к географическим координатам. Восемь гигабайт энергонезависимой памяти обеспечивают длительное хранение данных без риска их потери при отключении питания. Семь светодиодных индикаторов на передней панели отображают статус подключения, активность сетевых интерфейсов и готовность системы к работе.
Каждый измерительный модуль 8200-104 комплектуется прецизионным термистором для контроля температуры воздуха в диапазоне от -20 до +50 °C с погрешностью ±0,3 °C. Вход для внешнего фотометрического сенсора рассчитан на ток до 100 мкА, обеспечивая разрешение 1,5 нА при точности ±0,37 % от показаний плюс 8 нА. Такой фотометрический тракт позволяет синхронизировать замеры с суточной динамикой освещённости или отслеживать влияние световых циклов на активность корневых систем, хотя в базовой конфигурации блоки 8200-104 являются непрозрачными и предназначены для измерений в темноте.

Связь с периферийными устройствами организована через цифровой интерфейс SDI-12, имеющийся на каждом устройстве и позволяющий подключать до десяти внешних датчиков – термопары, влагомеры, сенсоры электропроводности, pH-электроды – без применения дополнительных коммутационных блоков. Мультиплексор LI-8250 дополняет эту возможность тремя портами Ethernet и встроенным Wi-Fi, что превращает комплекс в центральный узел измерительной сети на карбоновом полигоне. Одновременное подключение до восьми постов и пяти газоанализаторов делает систему масштабируемой: при необходимости число рабочих станций увеличивается до 36 с использованием модуля расширения 8250-01.

Метрология и достоверность данных

Комплект LI-8250-M4 спроектирован для интеграции в многоканальные системы с газоанализаторами LI-COR, но допускает подключение сторонних приборов других производителей для синхронизированной по времени обработки потоков различных газов. Совместная работа мультиплексора с измерительными блоками и анализаторами автоматизирует сбор информации с нескольких площадок, исключая ручной перебор каналов. В алгоритмы обработки заложена поправка на диффузионный градиент, что подтверждено верификационными тестами производителя. Встроенный датчик атмосферного давления в управляющем контроллере охватывает диапазон от 20 до 110 кПа с разрешением 0,006 кПа и точностью ±0,4 кПа в интервале от 50 до 110 кПа, что позволяет корректно нормировать результаты измерений к стандартным условиям. Автоматика минимизирует влияние субъективных ошибок и ускоряет обработку массивов данных, а при работе с газоанализаторами LI-COR доступен просмотр расчётов и диагностики потока газа в реальном времени через ПО SoilFluxPro.

Практическое применение и специализация комплекта LI-8250-M4

Главная область использования LI-8250-M4 – карбоновые полигоны, где требуется раздельный учёт дыхания грунта без наложения фотосинтетической компоненты. Модель востребована на лугах, пастбищах, сельхозугодьях и лесных территориях, где необходимо оценивать эмиссию парниковых газов в условиях естественного затенения или при проведении экспериментов с исключением света. Четыре измерительных поста в комплекте позволяют охватить несколько типичных участков ландшафта одновременно, собирая статистически значимые выборки на протяжении всего вегетационного сезона – это критически важно для расчёта годовых бюджетов углерода.

В агрономии прибор применяется для оценки экологической эффективности различных систем обработки почвы, включая сравнение нулевой и традиционной вспашки. Возможность подключения дополнительных датчиков влажности и температуры через интерфейс SDI-12 даёт исследователям инструментарий для корреляции газовых потоков с параметрами среды. При рекультивации нарушенных ландшафтов комплекс помогает отслеживать этапы восстановления биоактивности: рост эмиссии CO2 с зарастающих участков служит маркером запуска сукцессионных процессов.

В научных проектах оборудование участвует в экспериментах с климатическими установками, моделируя отклик экосистем на температурные и влажностные аномалии. В сфере охраны природы LI-8250-M4 применяется для фонового мониторинга на заповедных территориях, где важно минимизировать вмешательство в естественные процессы. Мультиплексорная архитектура позволяет расширять систему по мере роста исследовательских задач – добавление новых блоков или анализаторов не требует замены управляющего узла.

Установка и эксплуатационные требования

Для монтажа LI-8250-M4 не требуется возведение капитальных фундаментов или защитных укрытий. Достаточно вкопать почвенные кольца на несколько сантиметров в грунт, выровнять их по уровню и зафиксировать корпуса измерительных модулей. Площадки подбирают как типичные фрагменты исследуемого ландшафта, избегая аномальных зон у крупных камней, корневищ и дренажных канав. Максимальный радиус действия от мультиплексора до каждого блока составляет 15 м с одной удлинительной трубкой, что формирует круг диаметром до 30 м при использовании одной трубки на каждый пост. Такие ограничения следует учитывать при планировании размещения оборудования на полигоне.

Настроечный цикл после инсталляции включает проверку герметичности соединений и корректности работы сенсоров. Программное обеспечение мультиплексора позволяет задавать интервалы измерений в диапазоне от 1 до 15 минут, устанавливать аварийные пороги по концентрациям газов и настраивать логирование данных на внешние носители через USB-порты. Рекомендовано ежемесячно осматривать уплотнительные прокладки измерительных ячеек и очищать корпуса от пыли и механических загрязнений. Запасные комплекты, прилагаемые к поставке, упрощают плановое обслуживание и сокращают время простоя оборудования.

Выходное напряжение каждого модуля – 12 В постоянного тока при токе 200 мА, что следует учитывать при расчёте общей нагрузки на источники питания. Мультиплексор принимает питание от 10 до 30 В постоянного тока и обеспечивает электропитание газоанализатора LI-870 при подключении; для остальных анализаторов питание организуется отдельно. Адаптер 8250-770, входящий в комплект, рассчитан на работу от сетей 100–240 В переменного тока и выдаёт стабилизированные 12 В постоянного тока при токе 6,67 А. Данный адаптер предназначен для лабораторных условий и не рассчитан на эксплуатацию под открытым небом – для полевого применения требуется дополнительный источник питания соответствующего класса защиты.

Стоимость, наличие и география доставки комплекта LI-8250-M4

Цена LI-8250-M4 формируется в зависимости от выбранной комплектации и количества дополнительных аксессуаров. Базовый набор включает управляющий контроллер LI-8250, четыре блока 8200-104, кабель электропитания постоянного тока, лабораторный блок питания, четыре набора соединительных кабелей, восемь почвенных колец, а также комплекты запасных частей и прокладок для мультиплексора и измерительных модулей. Уточнить актуальную стоимость и наличие на складе можно через контактную форму на сайте.

Поставки по России охватывают все крупные города, включая Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Омск, Самару, Ростов-на-Дону, Уфу, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Саратов, Тюмень, Иркутск, Хабаровск, Владивосток и многие другие. Осуществляются также отгрузки в страны СНГ и государства Таможенного союза ЕАЭС с полным таможенным оформлением и поддержкой экспортных документов.

Документация, комплектация и логистика

В пакет документов, прилагаемый к LI-8250-M4, входят технический паспорт на русском языке, сертификат соответствия, спецификация с перечнем серийных номеров каждого компонента, а также развёрнутое руководство по эксплуатации, содержащее подробные инструкции по сборке, настройке и калибровке системы. Для сложных конфигураций с газоанализаторами или модулями расширения дополнительно предоставляется инструкция по монтажу и интеграции оборудования в единую измерительную сеть.

Базовый набор поставки включает мультиплексор LI-8250 с установленным внутренним мембранным насосом, четыре блока 8200-104, лабораторный адаптер электропитания 8250-770, кабель постоянного тока для подключения к источнику, четыре комплекта соединительных шлангов и кабелей для коммутации блоков с мультиплексором, восемь стальных почвенных колец, а также универсальные наборы запасных уплотнительных прокладок и сменных расходных элементов для обслуживания управляющего контроллера и измерительных постов. Упаковка оборудования рассчитана на транспортировку в условиях вибрации и температурных колебаний, все компоненты надёжно зафиксированы внутри контейнеров.

Сервис и техническая поддержка

Специалисты компании помогают подобрать оптимальную конфигурацию LI-8250-M4 под конкретные исследовательские задачи, дают рекомендации по размещению модулей на полигоне с учётом рельефа, растительного покрова и требований к синхронизации измерений. Консультационная поддержка охватывает вопросы совместимости с газоанализаторами сторонних производителей, расчёт длины измерительных линий и выбор дополнительных датчиков для подключения через SDI-12. Выездной сервис включает калибровку сенсоров, пусконаладочные работы и обучение операторов работе с мультиплексором и программным обеспечением.

Гарантийные обязательства на LI-8250-M4 действуют 24 месяца с момента передачи оборудования заказчику. В течение гарантийного срока производится бесплатная замена или ремонт компонентов, вышедших из строя по производственным причинам. Все актуальные предложения, наличие на складе и специальные условия поставки уточняются через контакты на сайте. Техническая поддержка доступна на всех этапах – от проектирования системы до гарантийного обслуживания, включая выездные ремонтные бригады и удалённую диагностику по каналам связи.
