Расходомеры газа

Расходомеры газа и сжатого воздуха применяются в первую очередь для учёта актуального объема потребления или производства газов. Это необходимо для обеспечения правильности течения технологических процессов, в которых принимают участие газы и их смеси – как в качестве рабочего тела, так и участника или катализатора химических реакций различных типов. Также их можно использовать для осуществления коммерческого учёта при закупке или продаже газов.

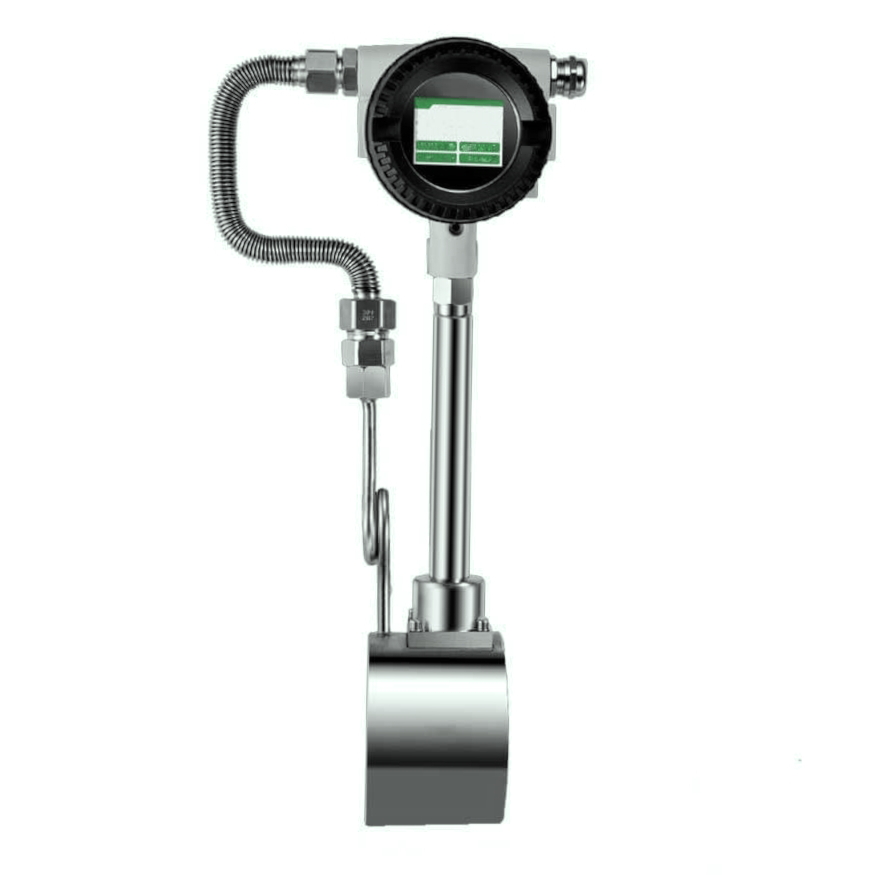

Расходомеры газа Буран

Расходомеры газа и сжатого воздуха Буран относятся к вихревым расходомерам, то есть используют принцип дорожки Кармана для проведения измерений.

Данные устройства могут работать как с газообразными (пар, перегретый пар, природный газ, технические газы), так и с жидкими веществами. В линейке расходомеров Буран предусмотрено несколько приборов под различные условия эксплуатации, но если говорить о максимальном диапазоне, то температура внутри трубопровода должна находится в пределах от -40 до +350 °C, а рабочее давление должно составлять до 6.3 МПа.

Предусмотрено три типа монтажа:

  • Фланцевый (ДУ 15 – 300);
  • Монтаж «сэндвич» (ДУ 15 – 300);
  • Погружной монтаж (диаметр от 200 мм до 1000 мм).

Особенности расходомеров Буран

Бураны надежны и точны, даже при активной эксплуатации не требуют регулярных калибровок. Отдельно стоит отметить чувствительность этих приборов к слабым потокам газа вплоть до двух метров в секунду.

За счет принципа измерений они мало чувствительны к вибрациям (относительно других вариантов), спокойно переносят плохо очищенные газы.

Они поддерживают Цифровой интерфейс RS-485 (протокол Modbus) и аналоговый 4..20 мА, а также способны работать через HART-протокол.

Датчики устройства оснащены расширенной функцией самодиагностики, что позволит снизить затраты времени на выяснение причин неисправности, а для защиты устройства может использоваться пароль.

Модельный ряд расходомеров Буран

Линейка Буран представлена тремя приборами.

Первый из них – Буран-500, предназначен для промышленного применения, для котельных, предприятий с турбинными компрессорами без мощных осушителей, для контроля расхода пара и агрессивных газов.

500 модель подразумевает фланцевый или «сэндвич» монтаж по широкому спектру стандартов (DIN, ANSI, JIS или DN)

Буран-500 также имеет широкий набор выходных сигналов: частотный, импульсный, 4-20 мА, RS-485, 4-20 мА и HART.

Вторая модель в линейке – Буран-600 во многом повторяет 500ю, однако максимальная рабочая температура для данного варианта расходомера не +350 °С, а + 250 °С. Это компенсируется расширенным набором измеряемых параметров – для измерения доступны температура, давление и плотность среды.

Как и Буран-500, 600я модель подразумевает как фланцевый монтаж, так и сэндвич по тем же стандартам.

Буран-700 предназначен для погружного монтажа на трубопроводы с диаметром от 200 ~ 1000 ДУ.

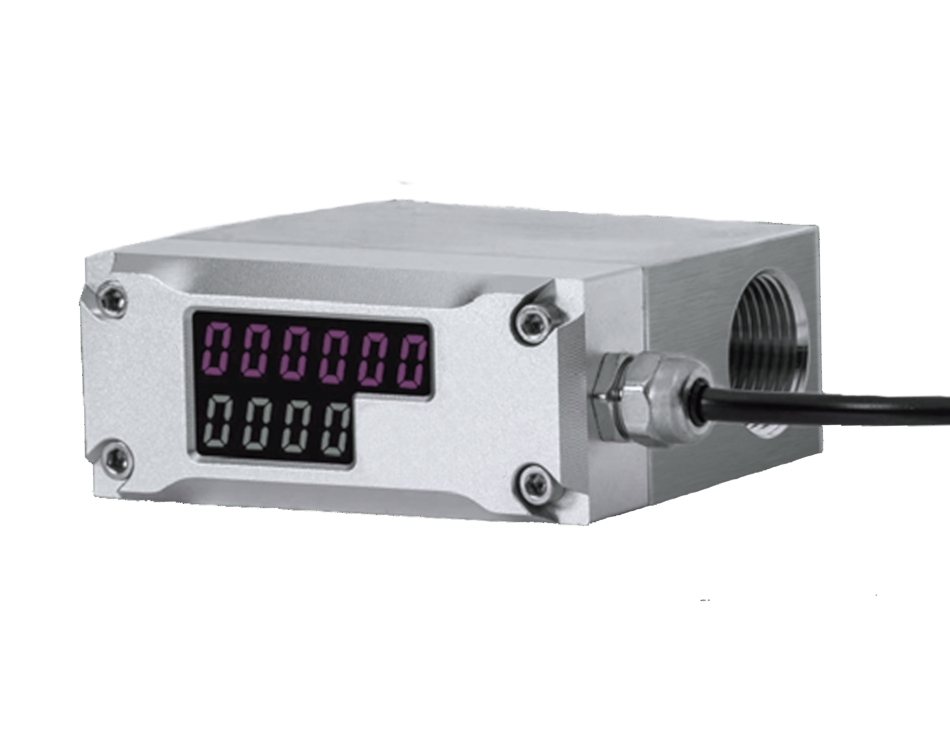

Расходомеры газа Борей

Борей – это термоанемометрические расходомеры, применяющиеся для мониторинга объемного расхода промышленных газов, азота и кислорода.

Из особенностей стоит отметить:

  • Измерение как массового, так и объемного расхода;
  • Высокая точность измерений при низких расходах;
  • Устойчивость к поломкам, вызываемым попаданием влаги;
  • Работа с агрессивными газами;
  • Самодиагностика;
  • Умеренная цена на изделия.

Модели Бореев

Борей-450 имеет фланцевую (врезную) или стержневую (погружную) конструкцию. Максимальный диаметр для нее – 400 мм. Это единственное устройство из линейки, имеющее Ethernet-интерфейс.

Может работать как со сжатым воздухом, так и с азотом. При разработке устройства также была учтена такая деталь, как защита от выталкивания.

Изделие работает с температурами от — 40 °С до + 40 °С.

Борей-200 более чувствителен, он исключает работу с агрессивными газами, имеет присоединение только сэндвич.

Преимуществом данной модели является монтаж на трубопроводы с крайне малым сечением, где стандартные модели расходомеров неприменимы.

Диапазон температур окружающей среды составляет от — 60 °С до + 100 °С.

Бриз 700

Расходомер газа промышленный "БРИЗ-700" стоит особняком и представляет собой трубку Пито, применяемую для измерения расхода неочищенных, грязных газов и влажного воздуха.

Он используется на трубах диаметром от 15 до 400 ДУ и при температурах от -30 до +120 °С.

Передача данных может осуществляться по стандартным сигналам и по Ethernet, также устройство поддерживает Bluetooth.

Расходомеры газа VP FlowScope

Это расходомеры Аргона (Ar), Азота(N2), Кислорода(O2), Гелия(He), Углекислого газа (СО2) и других неагрессиных газов, выпускаемые компанией VP Instruments (Нидерланды). В один прибор встроено сразу 3 датчика для определения объемного расхода (и общего потребления), температуры и давления. Принцип действия запатентованного сенсора ThermabridgeⓇ - термоанемометр. Приборы работают при скорости движения газов от 0 до 200 м/с, давлении до 35 бар и температуре до +150 0С. Монтаж осуществляется двумя способами:

Расходомер встраиваемый в технологическую линию представляет собой часть трубопровода. Диаметр трубопроводов - от 15 до 50 мм; Расходомер погружной монтируется через шаровый кран даже без остановки движения потока газа. Диаметры трубопроводов - от 25 до 500 мм.

Особенности расходомеров VP FlowScope

Электронные расходомеры сжатого воздуха и газа VP FlowScope надежны, точны, просты в использовании и монтаже. Их особенностями являются:

  • Одновременное измерение давления, температуры и объемного расхода технологических газов;
  • Жидкокристаллический дисплей с выводом трех позиций измерения и сенсорная клавиатура;
  • Встроенный блок энергонезависимой памяти для хранения данных измерения до 2 млн позиций (каждого из 3-х параметров);
  • В состав программного обеспечения входит утилита для построения графиков на ПК;
  • USB-порт на корпусе для конфигурирования прибора и снятия данных с регистратора.

Модельный ряд расходомеров VP FlowScope

Модельный ряд расходомеров технологических газов и сжатого воздуха VP Instruments подобран для решения двух задач - постоянного учёта и для пневмоаудита.

Прибор VPFlowScope In-line встраивается в разрыв трубопровода и измеряет весь проходящий через него поток сжатого воздуха или газа, а также температуру и давление. Максимальное рабочее давление до 35 бар.

Счетчик VPFlowScope М представляет собой погружной расходомер, состоящий из 2-х модулей - преобразователя и картриджа. Данная конструкция облегчает вопрос калибровки и замены - достаточно заказать новый картридж для измерения расхода азота, аргона, кислорода, гелия или сжатого воздуха, оставив прежний преобразователь. Данная модель также поставляется в составе набора для пневмоаудита с полным комплектом необходимых аксессуаров. Опционально расходомер VPFlowScope M может оснащаться WiFi подключением.

Массовый расходомер VPFlowScope Probe рассчитан на установку в трубопроводах большого диаметра и давлением до 16 бар. Также поставляется в составе набора для пневмоаудита со встроенным регистратором, USB и программным обеспечением для работы с ПК.

Дифференциальный расходомер VPFlowScope DP рассчитан на работу в агрессивных условиях - контроль расхода воздуха и газов повышенной влажности, либо с сильными загрязнениями. Данный прибор может измерять расход влажного воздуха в диапазоне от 0 до 200 м/с и при температуре газа до +150 °С. В основе работы сенсора лежит дифференциальнй датчик давления.

В развивающихся странах потенциал экономии энергии за счёт оптимизации работы систем сжатого воздуха и технических газов составляет 40-50%. Это возможно сделать благодаря системе учёта энергоресурсов, на основе расходомеров VP Instruments.

Приобретайте расходомер технологических газов VP FlowScope, они позволят вам точно контролировать производственные процессы и планировать их. Его установка – это реальная возможность сократить производственные издержки вашей компании.

Как купить расходомеры газа?

Расходомеры газа – это сложные устройства для промышленных применений, требующие надежности и точности. В данном разделе нашего сайта Вы сможете найти большой выбор различных устройств, отвечающих высоким требованиям и под любую задачу. Все изделия, представленные здесь, обладают высокой надежностью и уже не раз были опробованы в самых жестких условиях нашими заказчиками.

Вы можете купить расходомеры газа, воспользовавшись контактной формой на нашем сайте. Если же Вам требуется консультация по оборудованию, лучше будет прямо позвонить в наш офис по телефону 8 (812) 454-0-666.

Мы может организовать поставку оборудования в любой из регионов России или в страны Таможенного союза. Сотрудничая с проверенными грузоперевозчиками, наша компания обеспечивает качественную доставку точно в оговоренные сроки.
