Hanjie Technologies – это китайская компания, являющаяся поставщиком подводных сенсорных решений. Она была основана в 2014 году и специализируется на морских информационных системах, обеспечении безопасности акваторий и интеллектуальном подходе к поисково-спасательным операциям. В данной статье нас будет интересовать в первую очередь ее ассортимент гидролокаторов.
Чтобы оперативно подобрать гидроакустическое оборудование для ваших задач, вы можете обратиться к нашей команде специалистов. На нашем сайте вы можете купить сонары таких известных фирм, как Teledyne, Furuno, Blueprint (серия Oculus) и Tritech, а также отечественного бренда Гринда. Обращайтесь к нам, и мы поможем быстро определиться с выбором.
Ассортимент сонаров компании Hanjie Technologies
Для того, чтобы быстрее сориентироваться в ассортименте гидролокаторов производителя Hanjie Tech, можно разделить его на три основные группы:
- базовые одночастотные;
- двухчастотные;
- высокочастотные (для детальной съемки).
Далее мы проведем детальный разбор с выделением ключевых рабочих особенностей каждого устройства.

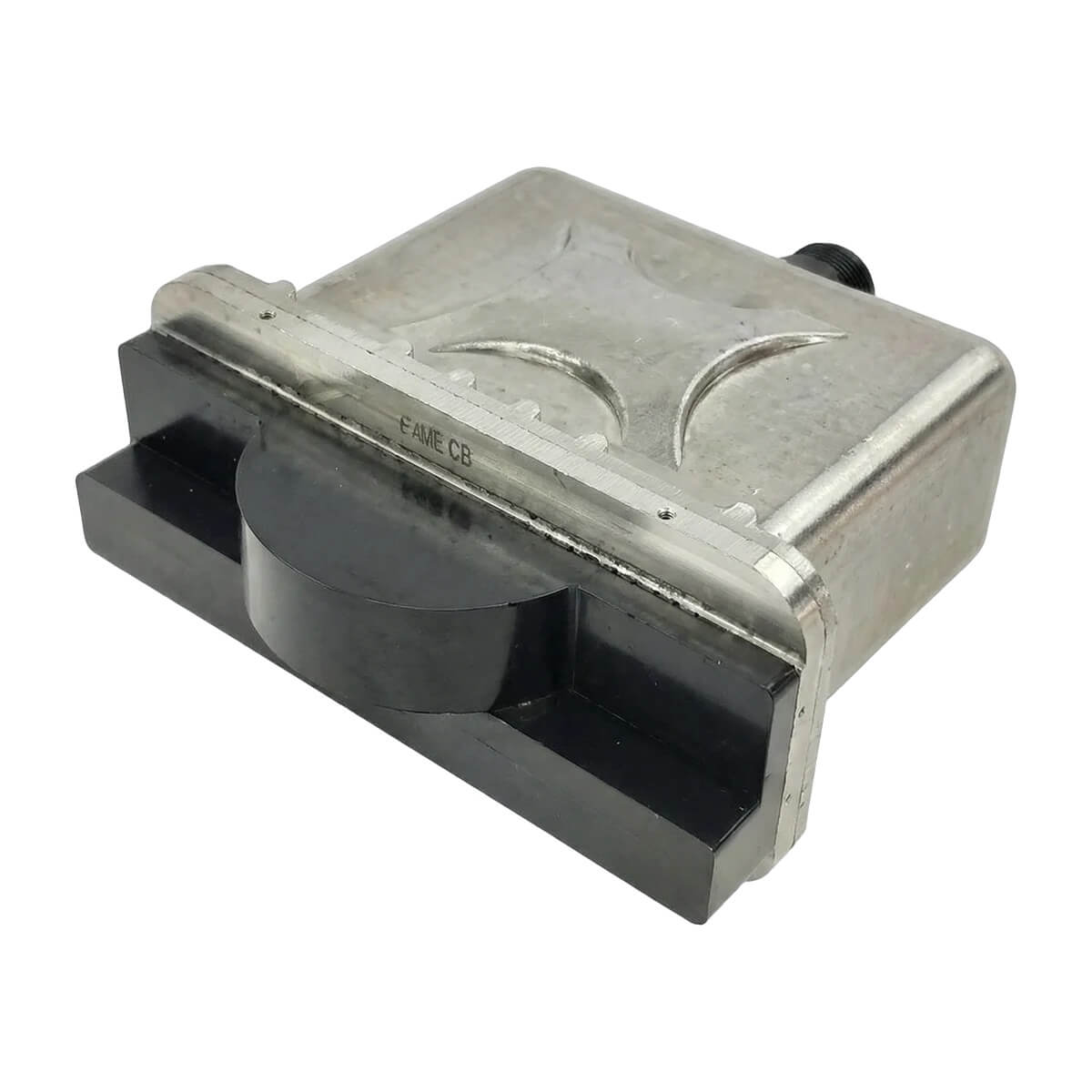

Одночастотные гидролокаторы Hanjie C400H / C400H6
У данных моделей соблюден оптимальный баланс между дальностью зондирования, устойчивостью к давлению и экономической эффективностью.
Эти сонары настроены на рабочую частоту 400 кГц. Такой выбор обусловлен базовой физической особенностью гидроакустических приборов: чем ниже частота, тем меньше затухание сигнала в водной среде. Именно это позволяет C400H достигать дальности обнаружения в двести метров, что делает его рекордсменом по дальности среди всех представленных сонаров. Однако за это приходится платить снижением углового разрешения, поэтому аппарат не предназначен для различения мелких деталей. Но идеально подходит для навигации в мутной воде, обнаружения крупных конструкций или подводных препятствий на большом расстоянии.
Корпус из титанового сплава обеспечивает не только коррозионную стойкость в агрессивной морской воде, но и позволяет использовать сонар на серьезных глубинах. Примечательно, что базовая версия рассчитана на 1000 метров, а ее модификация C400H6 представляет собой глубоководный вариант, способный функционировать в диапазоне до шести километров. Это превращает гидролокатор в универсальный навигатор для дистанционно управляемых аппаратов (ТНПА), которым в первую очередь необходима ситуационная осведомленность на больших дистанциях, а не микроскопическая детализация рельефа.
 |
| C400H |
Линейка двухчастотных сонаров (Hanjie C750D / DH / DH45 / DH6)
Эта серия является самой многочисленной и технологически продвинутой среди изделий Hanjie. Ее главная концепция — гибридность: сочетание среднечастотного луча (750 кГц) для обзорной съемки и высокочастотного (1,2 МГц) для получения детализированных изображений объектов. Несмотря на идентичные параметры дальности (120 и 40 м соответственно), модели имеют разные материалы корпуса и, соответственно, возможности погружения.
Hanjie C750D – это самая доступная и легкая двухчастотная модель. Его отличительной чертой является использование алюминиевого сплава в конструкции корпуса. Это решение кардинально снижает вес изделия и его конечную стоимость по сравнению с титановыми аналогами, что критически важно для малых автономных аппаратов (ТНПА) с ограниченной грузоподъемностью. Однако алюминий накладывает жесткое ограничение по максимальной рабочей глубине — всего 500 метров. Это позиционирует гидролокатор исключительно как инструмент для прибрежного шельфа, внутренних водоемов и работ с участием водолазов. В таких условиях вес устройства играет первостепенную роль, а использование титана было бы неоправданным инженерным излишеством.

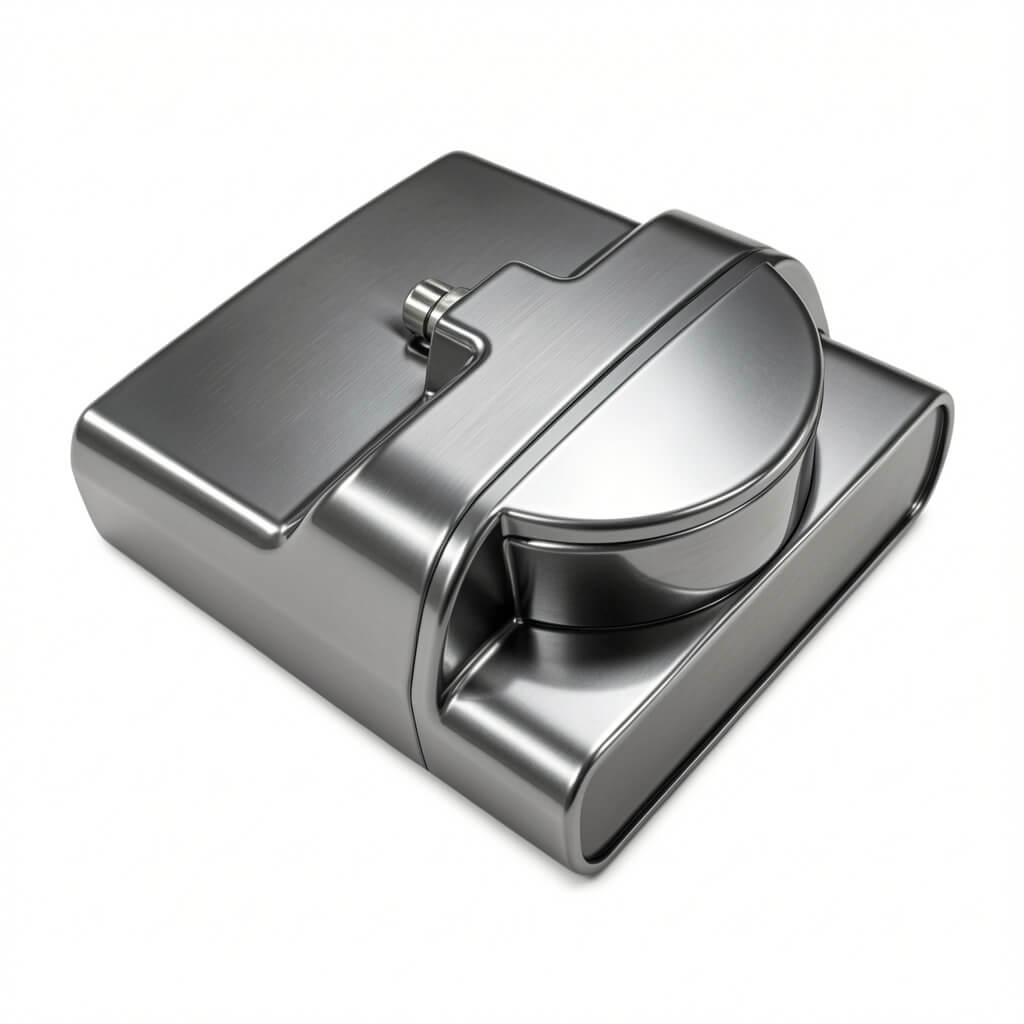

Hanjie C750DH – это «золотая середина» для работ на средних глубинах. По своей электронной начинке и акустическим параметрам прибор полностью идентичен младшей модели C750D. Его главное отличие заключается в смене материала корпуса на титановый сплав. Эта замена поднимает планку рабочего давления до одного километра и обеспечивает устойчивость к коррозии в течение всего срока службы.
Важным аспектом является полная механическая и интерфейсная совместимость с посадочными местами C750D. Это означает, что заказчики могут использовать C750DH как прямое апгрейд-решение без переделки креплений на уже существующих подводных платформах.
Гидролокатор выделяется исключительной надежностью в условиях агрессивной среды и является оптимальным выбором для обслуживания нефтегазовых платформ и подводных трубопроводов на континентальном склоне.

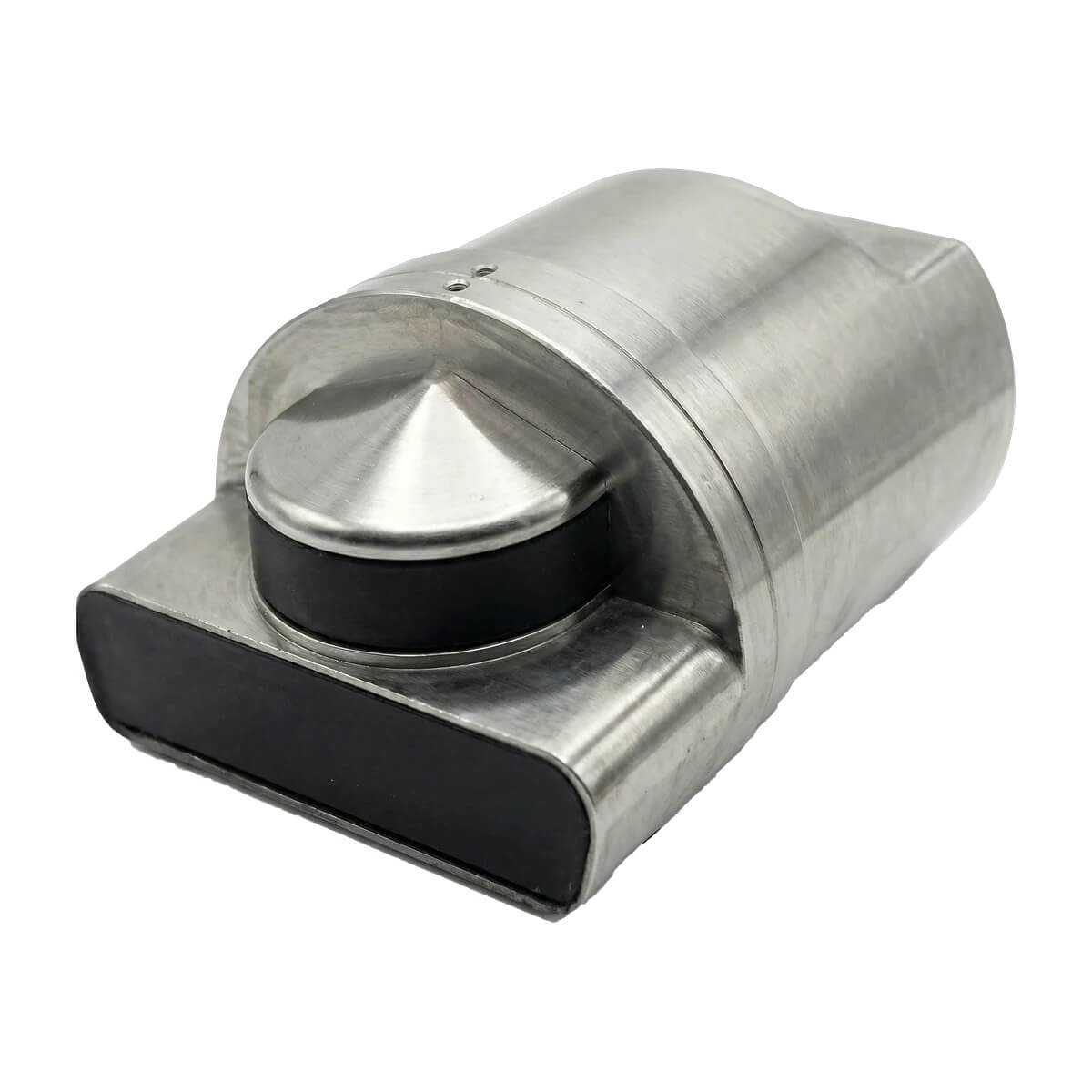

Hanjie C750DH45 – это инженерный прорыв в зону экстремальных глубин (до 4500 м) с сохранением высокого разрешения изображения.
Главное отличие C750DH45 кроется в изменении акустической оптики: горизонтальный угол раскрытия на высокой частоте 1,2 МГц сужается с 130° до 70°. Это осознанная физическая необходимость для глубоководных зон. На участках свыше трех километров для сохранения интенсивности эхосигнала и достижения приемлемого разрешения требуется сфокусировать акустическую энергию в более узкий луч, чтобы компенсировать затухание сигнала в толще воды. Это делает данный сонар оптимальным инструментом для научных экспедиций и поиска затонувших объектов на больших глубинах, где требуется не просто увидеть объект, но и рассмотреть его структуру.
Hanjie C750DH6 – это чемпион по устойчивости к гидростатическому давлению, рассчитанный на погружения до шести километров. По акустическим характеристикам (частота, дальность и углы обзора) она схожа с сонаром C750DH45, однако здесь используются конструктивные решения, способные выдержать давление свыше 600 атмосфер. Это инструмент для глубоководных исследований, поиска сложных объектов и геологических исследований в океанских желобах.
 |  |  |
| C750D | C750DH | C750DH45 |
Линейка высокочастотных гидролокаторов (Hanjie C900 SE / Pro)
Эта группа работает в высоком диапазоне 900 кГц. Физика распространения звука на таких частотах такова, что сигнал быстро рассеивается и поглощается, ограничивая дальность зондирования 80 метрами. Однако взамен специалисты получают возможность формировать изображение с исключительно мелкой структурой, позволяя оператору различать мельчайшие неоднородности объектов.

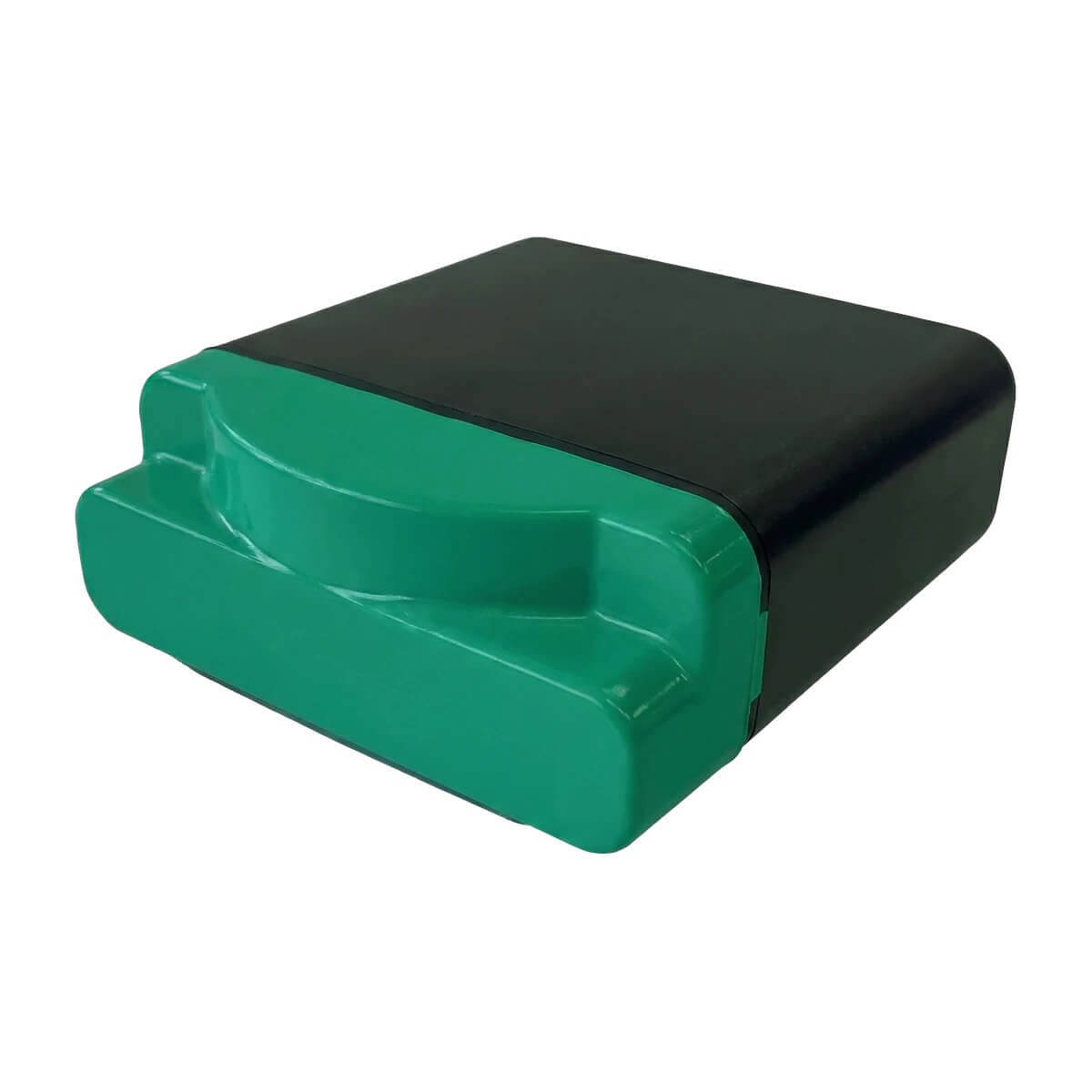

Hanjie C900 SE – это узкоспециализированный акустический «щуп» для точечной инспекции и структурного контроля.
C900 SE обладает сектором обзора 60° по горизонтали. Такое конструктивное решение концентрирует всю мощность излучателя на ограниченном участке, позволяя добиться хорошей четкости. Данный сонар незаменим для выполнения задач неразрушающего контроля: обследования внутренних полостей, оценки состояния сварных швов трубопроводов, осмотра подводных свайных оснований мостов и поиска микротрещин в бетонных плотинах. В таких задачах важна не столько площадь покрытия, сколько точность геометрии и выявление дефектов поверхности. При этом корпус из алюминия и ограничение по глубине в 300 метров позиционируют его как прибор для мелководных акваторий.
Hanjie C900 Pro – это широкоугольный высокочастотный локатор, сочетающий микроскопическое разрешение с панорамностью обзора.
В отличие от младшей модели SE, аппарат C900 Pro демонстрирует принципиально иной подход к высокочастотной съемке. Сохранив ту же рабочую частоту 900 кГц и дальность 80 м, производитель расширил горизонтальный угол обзора до 130°. Это превращает C900 Pro в инструмент для высокодетального батиметрического картирования дна на малых глубинах (до 500 метров). Благодаря такому широкому углу прибор способен за один проход захватывать большие полосы дна, что важно при поисковых работах — обнаружении затонувших объектов, малогабаритных контейнеров или обследовании дна.
 |  |
| C900 SE | C900 Pro |
