Российские гидролокаторы бокового обзора «Гринда» набирают все большую популярность на рынке гидроакустического оборудования. Эти приборы являются доступной альтернативой известным зарубежным аналогам, таким как Edgetech, Tritech и Teledyne. В линейке представлен ряд моделей, способных решать самые разные задачи – от инспекции трубопроводов до глубоководных поисковых работ. В данной заметке мы представляем два новых устройства «Гринда», появившиеся у нас на складе.

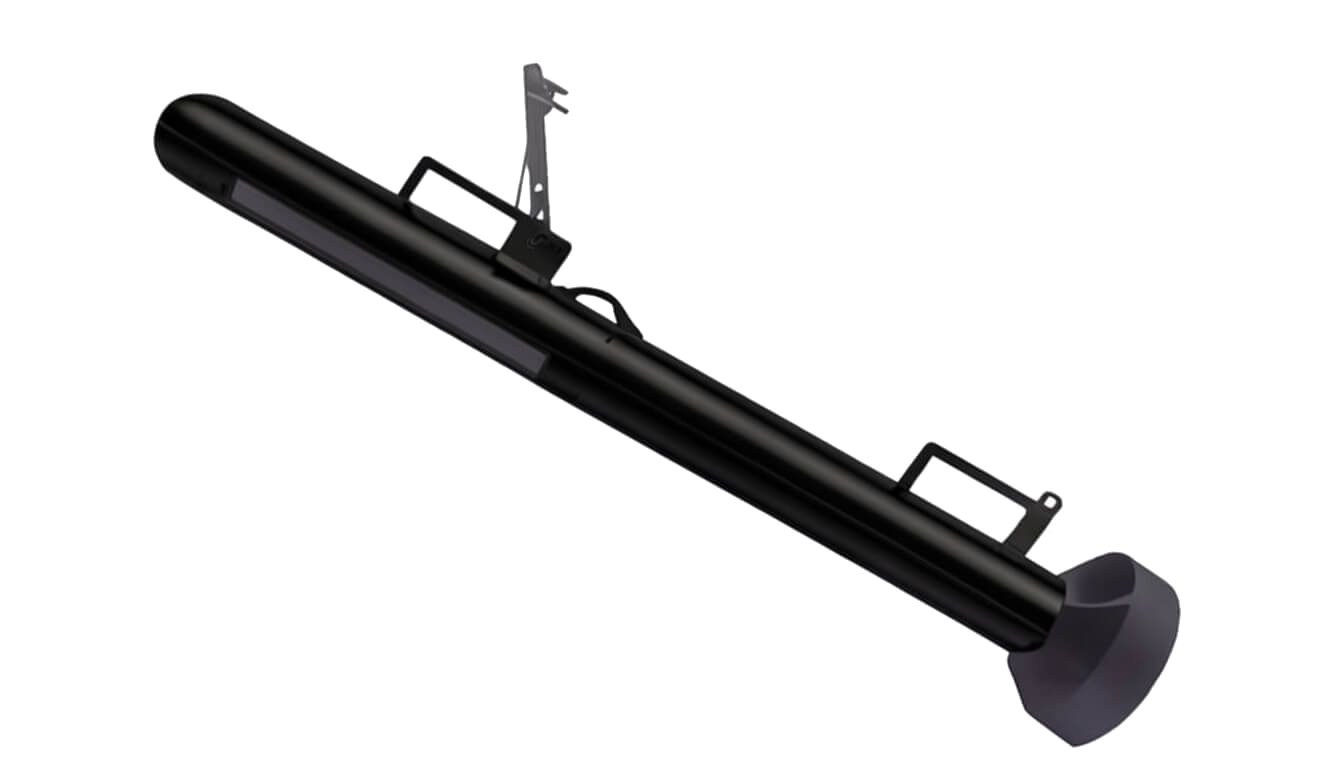

Сонар сверхвысокого разрешения Гринда-1660 для инспекционных работ
Новая модель российского гидролокатора бокового обзора Гринда-1660 создана для задач, где важна каждая деталь. Аппарат позволяет рассмотреть структуру подводного объекта с беспрецедентной четкостью, измеряя неровности и неоднородности в миллиметровом диапазоне. Такая детальность дает возможность диагностировать дефекты конструкций, оценивать степень износа, находить места повреждений и идентифицировать миниатюрные цели на фоне дна.
Технология CHIRP и две частоты
Гринда-1660 использует технологию CHIRP, которая одновременно увеличивает дистанцию обнаружения и разрешающую способность.
Данный российский гидролокатор бокового обзора может вести съемку на двух частотах одновременно.
- 600 кГц: максимальная ширина охвата 120 метров на каждую сторону (что суммарно дает полосу сканирования 240 метров за один проход); вертикальное разрешение — 1,5 сантиметра.
- та 1600 кГц: ширина сканирования 35 метров на каждый бок; вертикальное разрешение — 0,6 сантиметра.
Двухчастотный режим позволяет пользователю получать два изображения одной подводной поверхности, совмещая широкий охват с высокой степенью детализации без повторных проходов.
Особенности и программное обеспечение
В числе ключевых особенностей гидролокатора бокового обзора Гринда-1660:
- возможность записи и воспроизведения данных;
- функция измерения размеров объектов;
- российское программное обеспечение с планированием маршрутов и загрузкой векторных карт;
- работа на скорости носителя до 8 узлов.
Российский гидролокатор бокового обзора Гринда-1640
ГБО Гринда-1640 — прибор, созданный для эффективного поиска подводных целей, изучения рельефа дна и осмотра акваторий. Система записывает все поступающие эхосигналы для дальнейшего воспроизведения из архива.
Двухчастотная конфигурация и технология CHIRP
Гринда-1640 также использует импульсы CHIRP, что дает заметный выигрыш в дальности и четкости. Устройство функционирует одновременно на двух частотах, что обеспечивает адаптивность к разным глубинам и условиям.
- 400 кГц — идеальна для обследования крупных объектов и широких акваторий; ширина полосы захвата достигает 150 метров в каждую сторону (то есть суммарно 300 метров за один галс); горизонтальное разрешение — 0,46°, вертикальное разрешение — 2,3 см.
- 900 кГц — предназначена для подробной съемки малых целей, структур и неровностей дна; ширина обзора — 75 метров в каждую сторону; горизонтальное разрешение — 0,28°, вертикальное разрешение — 1 см.
Двухчастотный режим позволяет оператору гибко переключаться между широким охватом территории и максимальной детализацией, не меняя носитель и не выполняя повторных проходов. Вертикальная апертура 50° покрывает большую площадь водной толщи и дна.
Конструкция и эргономика
Российский гидролокатор бокового обзора Гринда-1640 выполнен в компактном обтекаемом корпусе из нержавеющей стали. Удлиненная форма способствует стабилизации в потоке, а малый диаметр снижает сопротивление воды, позволяя изделию работать даже в стесненных условиях. Вес аппарата составляет 20 килограмм, что позволяет без особых проблем использовать его с маломерных судов, катеров, БПВА и лодок.
Гринда-1640 отлично работает в малых и средних российских акваториях — на побережьях, во внутренних водоемах, портах и шельфовой зоне.
Программное обеспечение и управление
Изделие снабжается 14-дюймовым цветным дисплеем с разрешением 1280×800. Помимо отображения двухчастотной эхограммы дна, экран показывает время, координаты, скорость судна и другие характеристики.
Программное обеспечение позволяет, помимо стандартных задач, объединять данные от гидролокатора бокового обзора с информацией от видеокамер, тепловизоров и других приборов.
Для хранения данных выделено 8 ГБ оперативной памяти (опционально – 32 ГБ). Связь с периферией может осуществляться как по проводу, так и через защищенное Wi-Fi-соединение (по запросу). При необходимости устройство дополняется встроенным навигационным приемником с поддержкой российской сети ГЛОНАСС и других спутниковых навигационных систем.
Области применения ГБО Гринда
Гидролокаторы бокового обзора «Гринда» подходят для решения широкого круга задач, в том числе в рамках российского законодательства:
- инспекция трубопроводов и подводных кабелей — поиск коррозии, трещин, вмятин, оголенных участков;
- обследование свай, быков, опор нефтяных платформ;
- поиск малогабаритных предметов (мины, боеприпасы, улики, упавшее за борт оборудование);
- подводная археология — съемка затонувших кораблей, осмотр такелажа и мелких деталей;
- картографирование узких фарватеров и внутренних водных путей.
Где купить российские гидролокаторы бокового обзора?
Для подбора оборудования, консультации по комплектации и уточнения цен обращайтесь к нашим специалистам. Полный перечень гидроакустических приборов «Гринда» представлен на сайте в соответствующем разделе.
Наша компания предлагает полный комплекс услуг: ремонт, замену комплектующих, нестандартные решения под заказ, техническую документацию, обучение персонала. Отгрузка со склада обычно производится в день заказа, предусмотрена постоплата. На гидроакустическую технику действует гарантия 2 года.
