Oculus M – это линейка многолучевых гидролокаторов от производителя Blueprint. В ней представлены одно- и двухчастотные модели с общим диапазоном от 375 кГц до 3 МГц. Благодаря высокой скорости обновления данных 40 Гц прибор может передавать изображение подводного ландшафта в реальном времени практически наравне с видеокамерой.
Данный гидролокатор может использоваться на любых платформах, от беспилотных подводных аппаратов до исследовательских судов. Небольшие габариты (12×12×6 см) дают возможность устанавливать его на ТНПА, АНПА. Это позволяет автоматизировать сложные и опасные процессы, которые в противном случае потребовали бы присутствия водолазов. Дополнительное преимущество Oculus M – возможность распознавания целей в мутной воде, где обычные камеры и человеческий глаз оказываются бесполезны.
Напоминаем, что у нас на сайте, помимо моделей компании Blueprint, вы можете найти гидроаккустические приборы других фирм, например, ГБО серии «Гринда». Если вам необходимо приобрести приборы данного типа, свяжитесь с нами по телефону или электронной почте. Наши специалисты помогут выбрать подходящее оборудование из каталога и предоставят актуальную информацию о ценах.
Принцип работы Oculus M
Oculus M – это активный гидролокатор, принцип работы которого основан на излучении звуковых импульсов в толщу воды и одновременном прослушивании отраженных эхо-сигналов. Зная скорость распространения звука в воде и измеряя время возврата сигнала, устройство вычисляет расстояние до поверхности дна и объектов. Предметы, плотность которых значительно отличается от плотности воды (например, пузырьки газа, бетон или скальные породы), создают мощное отражение, тогда как донные отложения (ил, песок) или растительность дают более слабый сигнал. Интенсивность этих отражений передается на дисплее через цветовую окраску области: чем мощнее сигнал, тем ярче (ближе к белому) оттенок, а слабые сигналы отображаются темными тонами.
Большинство моделей Oculus M имеют два частотных канала. Это позволяет оператору выбирать между большей дальностью и лучшим разрешением.

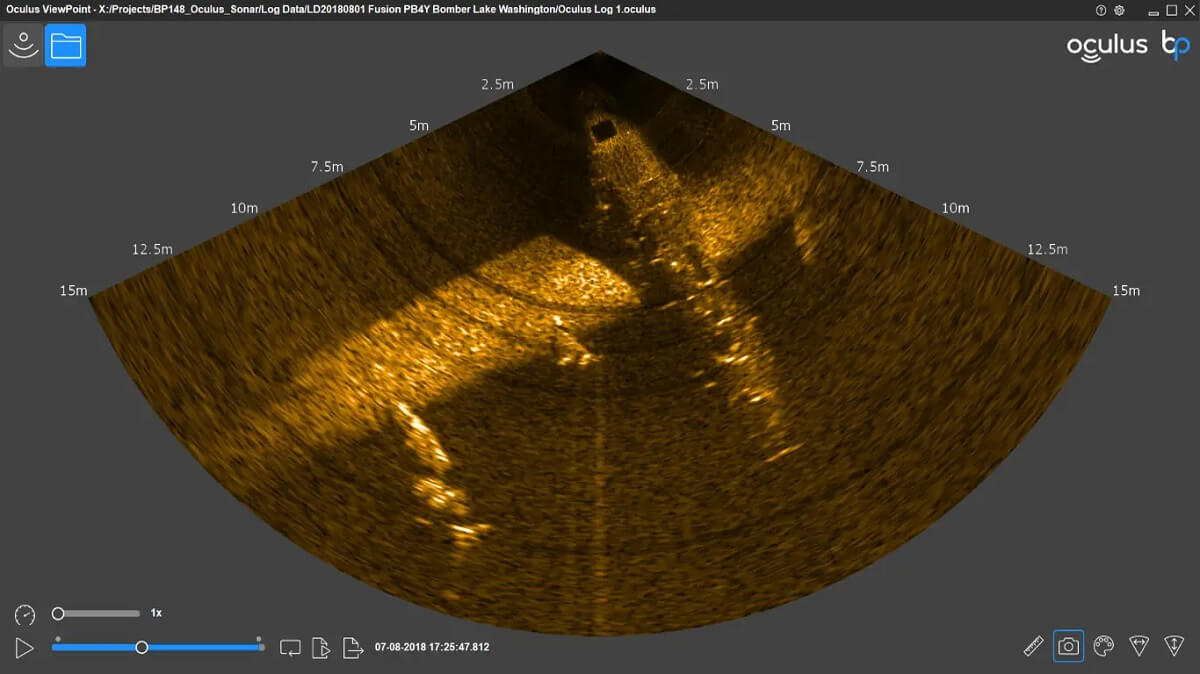

Корпус самолета на эхограмме Oculus M (частота – 750 кГц, дальность – 20 метров)
В прошлом для сканирования сектора обзора на гидролокаторах применялось механическое вращение преобразователя. При каждом новом положении датчика излучался звуковой импульс, а приемник фиксировал отраженный сигнал. В зависимости от требуемой детализации формирование одного кадра могло занимать большое время, а смещение устройства приводило к смазыванию картинки.
В отличие от старых приборов, Oculus M представляет собой многолучевой гидролокатор без подвижных частей. Он оснащен большим количеством приемников, которые улавливают эхо-сигналы от одного звукового импульса. Путем цифрового формирования луча эти данные объединяются и преобразуются в изображение, что позволяет работать в режиме реального времени, делая множество кадров за одну секунду. Оператор видит на экране проекцию области сверху, которая прочесывается в секторе до 130° по горизонтали и 20° по вертикали (в зависимости от частотного режима).
Возможности управления гидролокатором Oculus M
Для просмотра и записи эхограмм, а также настройки гидролокатора предназначено официальное ПО ViewPoint. При его запуске и подключении к аппаратному обеспечению прибора на экране появляется изображение дна. Приложение обнаруживает и подключается к любому Oculus M, находящемуся в той же сети, что и компьютер, на котором оно установлено.
Программа ViewPoint позволяет осуществлять ряд настроек, главные из которых описаны ниже.
Выбор частоты
Гидролокатор предлагает два основных режима работы, которые оператор выбирает в зависимости от текущих задач. Низкая частота дает горизонтальный обзор до 130°, хорошую дальность, но более низкую детализацию. Как правило, такой режим используется для поиска предметов на дне. Высокая частота дает меньший сектор обзора и меньшую дальность, но высокое разрешение (до 2 миллиметров в случае Oculus M). Она предназначена для детального осмотра и инспекции подводных конструкций.
Доступные для выбора частоты различаются в зависимости от конкретной модели.
- M750d – 750 кГц / 1,2 МГц;
- M1200d – 1,2 МГц / 2,1 МГц;
- M3000d – 1,2 МГц / 3,0 МГц.
M370s имеет только одну рабочую частоту 375 кГц.
Управление дальностью
Эта настройка используется для выбора дистанции, которую гидролокатор будет отображать на экране. По мере увеличения этого параметра время, необходимое для достижения звуком целей и его возврата на приемник, также возрастет, поэтому изображение будет обновляться медленнее.
Настройка усиления
Этот параметр можно увеличить, чтобы усилить эхосигнал, или уменьшить, если слишком интенсивные сигналы мешают разглядеть менее выраженные. Регулировка усиления напрямую влияет на яркость и насыщенность получаемой картинки: подавляя усиление, можно «приглушать» экран, чтобы увидеть более мелкие цели и детали.
Настройка гаммы
Эта функция позволяет управлять цветовой гаммой эхограммы. Это может пригодиться опытным операторам, которые могут захотеть оптимизировать отображение под определенные рабочие задачи и ситуации.
Установка значения солености
Важным условием правильного определения дальности до объектов является настройка скорости звука в воде. Хотя стандартное значение составляет около 1500 м/с, реальная скорость может отклоняться под влиянием температуры, солености и глубины погружения. Для учета этих факторов Oculus M оснащен датчиком, непрерывно измеряющим глубину и температуру воды. Эти данные дополняются значением солености, которое пользователь задает в программном обеспечении. На основе всех трех параметров устройство рассчитывает актуальную скорость звука.
Также приложение ViewPoint можно использовать для просмотра старых эхограмм, сохраненных в журнале в виде отдельных файлов.
Где используются гидролокаторы Oculus M?
Локаторы Oculus M применяют при технических инспекциях, когда нужно проверить сохранность подводных конструкций (опор мостов, резервуаров, плотин), что позволяет проводить эти работы без участия человека. Установленные на ТНПА и АНПА, они обеспечивают детальную визуализацию в условиях плохой видимости и применяются для осмотра корабельной обшивки, подъема затонувших объектов и ремонта сооружений.
Осмотр объектов энергетики
Беспилотные аппараты с гидролокаторами Oculus M на борту проверяют цельность конструкций водозаборов и мусоросборников плотин, резервуаров охлаждающей воды на атомных и теплоэлектростанциях, а также балластных танков и портовой инфраструктуры. Это позволяет проводить инспекции без остановки технологических процессов и привлечения команд водолазов.
Поисковые и спасательные операции
При осуществлении поисково-спасательных работ самый важный фактор – это быстрое реагирование. Аппараты с Oculus M обеспечивают оператору видимость в мутной воде, на глубине и в темноте, позволяя быстро сканировать большие площади и выявлять цели до прибытия водолазов.
Аквакультуры
Обследование дна на предмет его экологического состояния – это одно из обязательных условий при организации рыбоводных ферм, установленное надзорными органами, причем мониторинг ведется на всех этапах эксплуатации водоема. Многолучевые сонары Oculus M в таких случаях применяются для дистанционного сканирования подводного рельефа и классификации объектов.
Есть ли возможность купить Oculus M в России?
Если вы хотите приобрести гидролокаторы Oculus M от компании Blueprint или у вас возникли вопросы по представленной в статье информации, вы можете связаться с нашими специалистами. Для этого достаточно заполнить форму обратной связи: мы изучим ваш запрос, подготовим оптимальное предложение и позвоним вам в течение ближайшего рабочего дня.
Рекомендуем также ознакомиться с каталогом гидроакустического оборудования, чтобы лучше представлять доступный ассортимент. Большинство приборов есть у нас на складе, однако возможны исключения. Актуальную информацию о наличии и ценах лучше уточнять по контактам, указанным по ссылке.
Мы осуществляем доставку изделий по всей России и страны ТС через надежные транспортные компании. Кроме того, мы предлагаем полный спектр услуг: монтаж, инструктаж персонала, техобслуживание, ремонтные работы, а также организацию поверки и калибровки приборов. В некоторых случаях возможна отгрузка в день заказа и отсроченный платеж.
