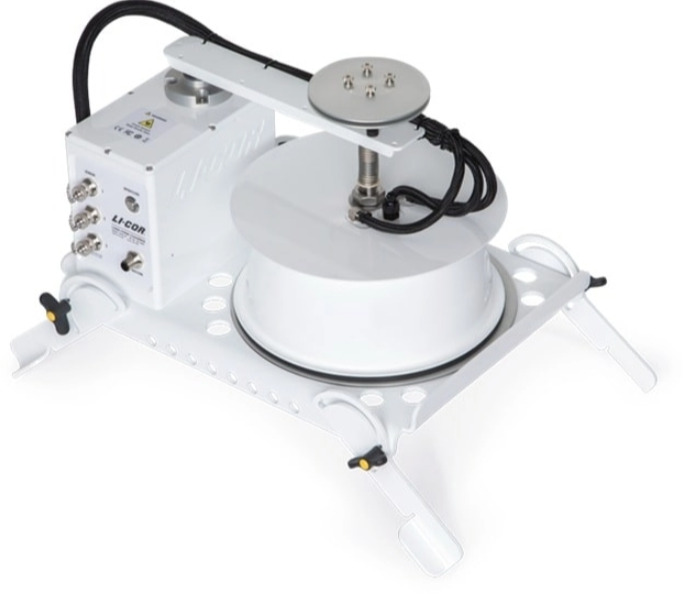

8200-104 LI-COR камера для измерений почвенного газообмена

Стационарная светонепроницаемая камера 8200-104 LI-COR сконструирована для автоматизированного мониторинга почвенного дыхания в рамках продолжительных наблюдательных кампаний. Аппаратура относится к классу измерительных модулей закрытого типа, которые устанавливаются на фиксированных точках рельефа и функционируют в циклическом режиме без вмешательства оператора. Технической основой изделия служит герметичная рабочая полость объёмом 3955 см³, перекрывающая грунтовую поверхность площадью 317,8 см². Внутреннее пространство камеры изолируется от внешней среды во время сеансов накопления газа, что даёт возможность регистрировать эмиссионные потоки углекислого газа и метана с высокой повторяемостью результатов. Моторизованный привод отвечает за периодическое поднятие купола над почвенным кольцом, благодаря чему естественные газообменные процессы не нарушаются в паузах между замерами. Погодозащитное исполнение допускает круглогодичную эксплуатацию под открытым небом. Энергетические затраты на уровне 7,5 Вт позволяют организовывать автономные посты наблюдения с питанием от аккумуляторных сборок или маломощных солнечных панелей.

Конструкция 8200-104 LI-COR включает несколько инженерных решений, направленных на снижение артефактов измерений. Наружные панели покрыты белой эмалью с высокими отражающими свойствами – такая обработка предотвращает перегрев внутреннего объёма под воздействием прямого солнечного излучения. Перемешивание воздушной смеси внутри чашки осуществляется без применения вентиляторной группы: конвекционные токи и геометрия корпуса обеспечивают гомогенизацию пробы достаточную для корректного отбора газа анализатором. Система пассивной вентиляции выравнивает давление под куполом и снаружи, исключая проникновение атмосферного воздуха через неплотности. Учтено также влияние изменённого диффузионного градиента на расчёт финальных значений потока – данный параметр заложен в вычислительные алгоритмы сопрягаемого контроллера. Все перечисленные меры направлены на одно: свести к минимуму искажения, вносимые самой измерительной установкой в естественное поведение почвенного покрова.

Для получения консультации по применению 8200-104 LI-COR, уточнения совместимости с действующими системами сбора информации и согласования графика отгрузок предусмотрена форма запроса в контактном разделе веб-сайта.

Сенсорное оснащение и измерительные каналы камеры 8200-104 LI-COR

Модуль 8200-104 LI-COR оборудован встроенным воздушным термистором, контролирующим температуру внутри рабочей полости в границах от -20 до +50 °C. Погрешность этого датчика не превышает ±0,3 °C во всём заявленном диапазоне, что обеспечивает достоверную термокомпенсацию концентрационных расчётов. Дополнительно предусмотрен канал для подключения внешнего датчика освещённости через входной интерфейс с токовым диапазоном 0-100 мкА. Наличие фотометрического канала позволяет синхронизировать акты закрытия камеры с уровнем инсоляции либо отслеживать суточные ритмы фотосинтетической активности растительности, сопряжённой с корневой системой.

Связь с внешними устройствами организована через цифровой интерфейс SDI-12, поддерживающий подключение до десяти дополнительных сенсоров по одной шине. К прибору могут присоединяться измерители влажности грунта, термопары для профильного зондирования, датчики электропроводности или pH, если исследовательский протокол требует расширенного набора параметров. Такая гибкость делает 8200-104 LI-COR центральным элементом измерительного кластера на карбоновом полигоне или агротехнической опытной станции. Коммуникационный протокол SDI-12 стандартизирован и совместим с большинством регистраторов данных промышленного и научного назначения, что упрощает интеграцию оборудования в уже развёрнутые инфраструктуры сбора информации.

Метрологические возможности и точность долговременного мониторинга

Камера 8200-104 LI-COR спроектирована для работы в составе системы потоковых измерений совместно с мультиплексором LI-8250 или модулем расширения 8250-01. Основное назначение – обеспечение многоканального автоматизированного сбора данных о выделении углеродсодержащих газов из почвенного покрова на репрезентативных площадках. Инженеры компании-производителя реализовали механизм, который учитывает изменение диффузионного градиента в момент накрытия кольца куполом: в момент герметизации камеры концентрация газа под ней начинает расти, и градиент между почвой и объёмом воздуха меняется. Без коррекции это явление привело бы к занижению реальных потоков, однако встроенные алгоритмы компенсируют данный эффект на этапе постобработки, что подтверждено результатами сравнительных испытаний с эталонными методами.

Сферы применения и отраслевые задачи камеры 8200-104 LI-COR

Основной областью использования 8200-104 LI-COR являются карбоновые полигоны – специализированные наблюдательные сети, создаваемые для количественной оценки углеродного баланса различных экосистем. На таких объектах камера устанавливается на типичных участках лесных массивов, луговых угодий, агроценозов или болотных комплексов. Автоматический режим измерений позволяет собирать данные с заданной периодичностью в течение всего вегетационного периода и за его пределами, что даёт материал для построения достоверных годовых бюджетов углерода. Кроме того, оборудование востребовано в научных программах по верификации спутниковых данных дистанционного зондирования: наземные измерения эмиссии служат реперными точками для калибровки орбитальных сенсоров.

Агрономические исследовательские центры применяют анализатор для оценки эффективности различных систем земледелия – сравниваются потоки парниковых газов при прямом посеве, традиционной вспашке, использовании сидератов и органических удобрений. Получаемые количественные характеристики позволяют ранжировать технологии по степени их климатической безопасности и дают рекомендации сельхозпроизводителям для выбора оптимальных практик. В сфере рекультивации нарушенных земель (карьерные выработки, полигоны ТБО, техногенные пустоши) мониторинг почвенного дыхания используется как индикатор восстановления биологической активности: по мере зарастания территорий растительностью поток CO2 из грунта возрастает, что свидетельствует о запуске сукцессионных процессов.

Лабораторные подразделения университетов и отраслевых научно-исследовательских институтов задействуют 8200-104 LI-COR в экспериментальных установках с климатическими камерами, где изучается отклик почвенной эмиссии на контролируемые изменения температуры и влажности. Такие исследования дают параметры для глобальных климатических моделей, прогнозирующих поведение экосистем при антропогенном изменении среды. В природоохранной деятельности аппаратура применяется для фонового мониторинга на особо охраняемых территориях (заповедниках, национальных парках), где важно отслеживать естественный ход процессов без антропогенного вмешательства.

Эксплуатационные аспекты и требования к размещению

Установка 8200-104 LI-COR на полигоне не требует сооружения стационарных фундаментов или защитных павильонов. Достаточно заглубить почвенное кольцо на несколько сантиметров в грунт, выровнять его по горизонту и зафиксировать на нём корпус камеры с помощью байонетного замка или винтовых зажимов (в зависимости от модификации). Место выбирается с учётом репрезентативности: участок должен быть типичным для исследуемого ландшафта, без выраженных нарушений растительного покрова и следов механического уплотнения. Рекомендуется избегать установки в непосредственной близости от крупных камней, корней деревьев и искусственных дренажных канав, поскольку эти факторы создают аномалии газообмена.

После монтажа проводится тестовый цикл для проверки герметичности соединений и корректности показаний датчиков. Программное обеспечение мультиплексора позволяет задавать длительность закрытия анализатора (обычно от 1 до 15 минут), интервалы между циклами и пороги срабатывания аварийной сигнализации. В процессе длительной эксплуатации рекомендуется ежемесячно проверять состояние уплотнительных прокладок и очищать эмалированную поверхность от загрязнений, которые могут снизить отражающую способность покрытия. Запасной комплект прокладок и сменных элементов, входящий в поставку, обеспечивает возможность оперативной замены без ожидания запасных частей.

Документация, комплектность и условия приобретения 8200-104 LI-COR

Базовый комплект поставки включает саму камеру в транспортировочной таре, два стальных почвенных кольца, набор уплотнительных резиновых элементов, упаковку запасных частей и соединительный кабель для интерфейса SDI-12. Вместе с оборудованием заказчику передаётся технический паспорт изделия с перечнем узлов и их серийными номерами, сертификат соответствия метеорологическим и эксплуатационным требованиям, а также спецификация с полным перечнем компонентов и заводскими идентификаторами. Отдельным приложением предоставляется руководство по эксплуатации на русском языке, описывающее процедуры подготовки к работе, порядок установки, правила проведения измерений, техническое обслуживание и алгоритмы диагностики нештатных ситуаций. Для стационарных систем с мультиплексором и внешними сенсорами дополнительно вкладывается инструкция по монтажу и настройке – подробное методическое пособие по сборке и конфигурированию измерительных постов.

Стоимость 8200-104 LI-COR формируется в зависимости от выбранной конфигурации и необходимости дополнительных аксессуаров (удлинителей, адаптеров, кабельных сборок). Наличие базовых модификаций на складе позволяет осуществить отгрузку в кратчайшие сроки. Поставки по России выполняются со склада в Московском регионе прямыми отправлениями, что минимизирует транзитное время. География охватывает все субъекты федерации: помимо Москвы, Санкт-Петербурга и Московской области, оборудование направляется в Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Омск, Самару, Ростов-на-Дону, Уфу, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Саратов, Тюмень, Тольятти, Ижевск, Барнаул, Ульяновск, Иркутск, Хабаровск, Владивосток, Томск, Оренбург, Кемерово, Новокузнецк, Рязань, Астрахань, Набережные Челны, Пензу, Липецк, Киров, Тулу, Чебоксары, Калининград, Брянск, Курск, Иваново, Магнитогорск, Тверь, Ставрополь, Сочи, Белгород, Нижний Тагил, Владимир, Архангельск, Читу, Смоленск, Саранск, Якутск, Грозный, Стерлитамак, Кострому, Петрозаводск, Мурманск, Сыктывкар, Махачкалу. Поставки осуществляются также в государства-участники СНГ и страны Таможенного союза ЕАЭС с оформлением полного пакета таможенной документации.

Сервисное сопровождение и консультационная поддержка

Технический отдел предприятия предлагает помощь в подборе оптимальной конфигурации измерительного поста с учётом специфики исследовательской задачи. Инженеры консультируют по вопросам совместимости камеры с имеющимися газоанализаторами и мультиплексорами, помогают рассчитать достаточное количество измерительных линий и дают рекомендации по выбору мест установки для получения репрезентативных данных.

Сервисный центр осуществляет выездные пусконаладочные работы на территории заказчика, включающие монтаж и настройку всей системы, калибровку датчиков и обучение персонала работе с программным обеспечением. Гарантийное обслуживание покрывает дефекты изготовления и отказы компонентов в течение установленного срока. Актуальную информацию о наличии конкретных модификаций на складе, производственных сроках для нестандартных заказов и специальных ценовых предложениях можно получить через контакты, размещённые в соответствующем разделе веб-сайта. Специалисты готовы оперативно подготовить коммерческое предложение, проконсультировать по любым техническим вопросам и оформить заявку на поставку в минимальные сроки.
