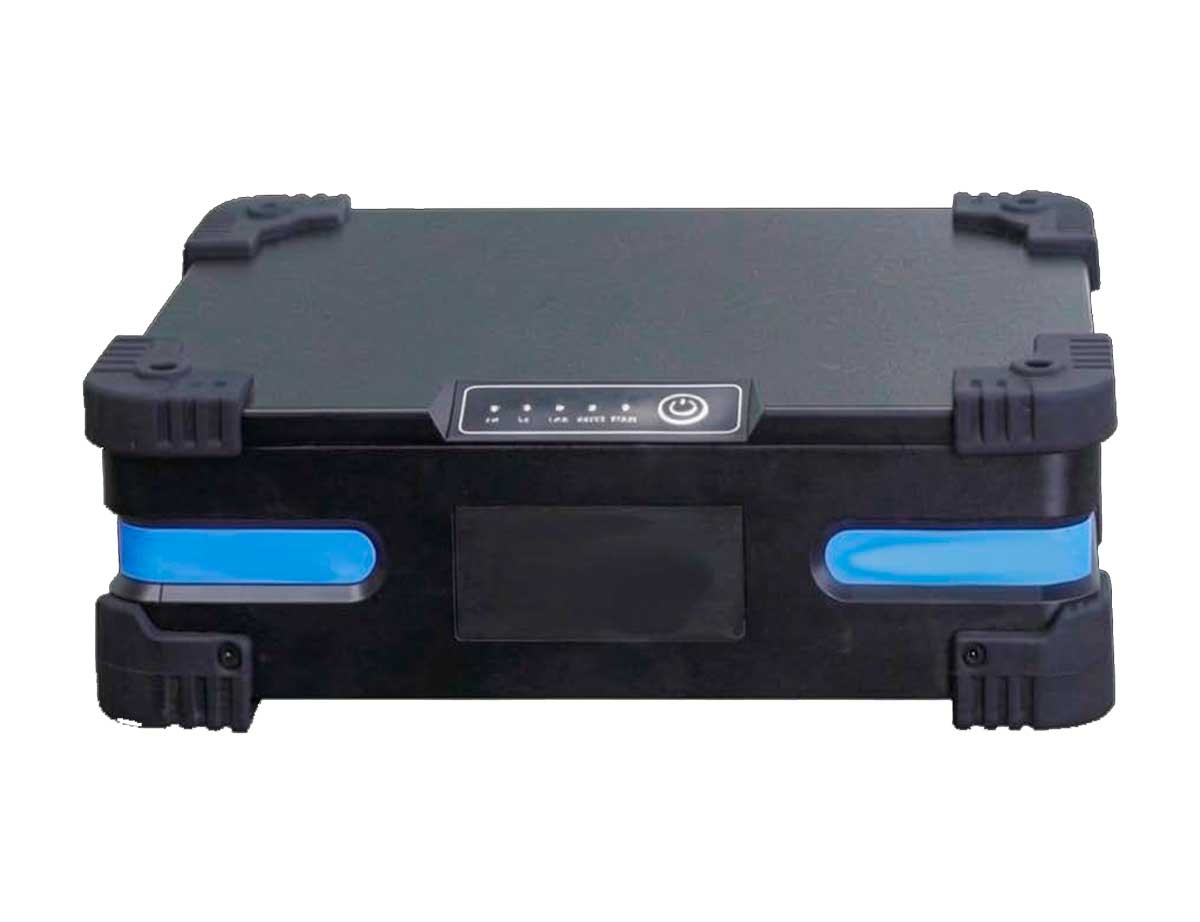

Батиметрический многолучевой эхолот ГРИНДА-7550

Многолучевой эхолот ГРИНДА-7550 – это мобильная эхолокационная станция для малых глубин, предназначенная для батиметрической съемки водных путей, водохранилищ, участков дноуглубительных работ, акваторий портов, стенок доков и прибрежных объектов.

Укомплектованный необходимым набором вспомогательных датчиков, прибор сочетает малый вес с широкими профессиональными возможностями. Благодаря корпусу из титана, он не подвержен коррозии и безопасен для применения в соленой воде. В конструкцию эхолота добавлены высокоточный блок инерциальной навигации и измеритель скорости звука.

Особенности батиметрического многолучевого эхолота ГРИНДА-7550

Многолучевой эхолот ГРИНДА-7550 освобождает оператора от рутинных манипуляций с параметрами благодаря полностью автоматизированной системе адаптации батиметрических настроек. Анализируя поступающие акустические данные, устройство самостоятельно подбирает оптимальную частоту импульсов под текущие глубины, определяет максимальную дальность обнаружения дна и регулирует коэффициенты усиления для подавления шумов и выделения слабых отражений. Данная интеллектуальная самонастройка сокращает время развертывания и гарантирует корректную работу прибора даже при резких перепадах глубин и изменении характера грунта.

В корпус ГРИНДА-7550 встроена инерциальная навигационная система. Такое конструкторское решение не только избавляет оператора от необходимости подключать громоздкие внешние блоки позиционирования, но и сводит к минимуму количество внешних соединительных кабелей.

Также многолучевой эхолот оснащается собственным высокоточным датчиком скорости звука. Он непрерывно замеряет акустические параметры водной среды, фиксируя флуктуации, вызванные изменением температуры, солености или давления. Информация об актуальной скорости звука поступает в вычислительный блок, что позволяет корректировать луч и мгновенно компенсировать искажения, гарантируя максимально достоверные батиметрические данные.

Частота зондирования 400 кГц обеспечивает хорошее соотношение между проникающей способностью сигнала и высоким разрешением при батиметрической съемке. Данная частота позволяет фиксировать детали рельефа и придонных объектов, сохраняя при этом достаточную энергию луча для работы в мутной воде и сложных акустических условиях.

Ширина полосы захвата, достигающая 150°, расширяет зону покрытия за один проход судна, сокращая количество галсов и время полевых батиметрических работ. Такое широкое угловое поле обзора в сочетании с многолучевой архитектурой гарантирует плотное перекрытие дна даже на малых глубинах, обеспечивая отличную детализацию.

Для решения задач инспекции вертикальных и наклонных гидротехнических сооружений, таких как стенки доков, причальные стенки и опоры мостов, эхолот имеет специализированный алгоритм активного подавления многолучевого рассеяния. При работе в стесненных акваториях, где сигнал многократно отражается от близкорасположенных бетонных и металлических поверхностей, возникают паразитные помехи, маскирующие истинную геометрию объекта. Данный алгоритм фильтрует шумы, выделяя первичное отражение от целевого объекта, что позволяет получать четкие, информативные профили стенок без наложения ложных эхо-сигналов.

Еще одной особенностью многолучевого эхолота ГРИНДА-7550 является технология динамической фокусировки в ближнем поле, которая улучшает разрешающую способность системы на малых дистанциях.

Круглая форма преобразователя обеспечивает простую интеграцию в самые разнообразные носители — от крупных научно-исследовательских судов до компактных автономных необитаемых аппаратов (АНПА, ТНПА, БПВА). Особую ценность данное решение приобретает при оснащении малых платформ, где на счету каждый квадратный сантиметр палубы и каждый килограмм полезной нагрузки.

Сферы применения ГРИНДА-7550

Батиметрическая съемка водных путей

Регулярное обследование судоходных каналов, рек и фарватеров позволяет отслеживать изменения рельефа дна, выявлять участки заиливания и наносов, а также обновлять навигационные карты. ГРИНДА-7550 обеспечивает сбор данных для поддержания гарантированных глубин и безопасности судоходства.

Оценка емкости водохранилищ

Периодическая батиметрическая съемка водохранилищ и искусственных водоемов позволяет рассчитывать актуальный объем воды. Это важно для гидроэнергетики, водоснабжения и планирования водохозяйственных мероприятий.

Контроль дноуглубительных работ

В процессе и после выполнения дноуглубления необходимо оперативно контролировать достигнутые глубины и объемы вынутого грунта. Многолучевой эхолот дает точные промеры, позволяя оценивать эффективность работ, сверять фактические параметры с проектными отметками и оформлять исполнительную документацию.

Обследование причальных стенок и портовых сооружений

Осмотр вертикальных и наклонных гидротехнических конструкций у стенок, пирсов и причалов требует высокой точности в ограниченном пространстве. Благодаря подавлению многолучевых помех, эхолот позволяет детально визуализировать состояние бетонных и металлических поверхностей, выявлять каверны, трещины и участки размыва у основания сооружений.

Мониторинг ветропарков

При строительстве и эксплуатации морских ветряных электростанций необходимо регулярно контролировать состояние морского дна вокруг фундаментов турбин, отслеживать локальные размывы и изменение рельефа. Компактность и легкость интеграции ГРИНДА-7550 позволяют проводить регулярные инспекции с малых беспилотных платформ.

Возможности приобретения батиметрического многолучевого эхолота

Если вам требуется оборудование для батиметрических измерений, смело обращайтесь к нашей команде. Наша компания поставляет профессиональные гидроакустические системы для геодезических и инженерных задач. Запрашивайте прайс и наличие по контактным данным на сайте.

География поставок охватывает всю Россию и государства ЕАЭС. В комплект поставки входит полный набор документов: инструкция, техпаспорт и сертификаты — их можно запросить заранее для ознакомления.

Сервисный пакет включает установку, настройку, ввод в эксплуатацию, ремонт, а также проведение регулярных поверок и калибровок. Связаться с нами можно по телефону +7 (812) 45-40-666 или иными удобными способами. Часы работы офиса: пн–пт, 09:00–18:00.
