C-Max CM2 – гидролокатор бокового обзора

Гидролокатор бокового обзора C-MAX CM2 отличается хорошей производительностью и прочной, удобной для пользователя конструкцией. Он дополняется набором аксессуаров, включая компактную переносную лебедку с питанием от постоянного тока и программное обеспечение MaxView, что гарантирует оператору получение высококачественных данных.

Хотите заказать оборудование с нашего сайта? Свяжитесь с нами любым удобным способом. Специалисты подробно расскажут о каждой модели и помогут принять верное решение.

Общее описание ГБО C-MAX CM2

Компания C-MAX является ведущим производителем профессиональных гидролокаторов бокового обзора. С момента выпуска первой модели CM800 в 1994 году и последующей модели CM2 в 2002 году по всему миру было развернуто более трехсот систем. Устройства этого производителя известны в том числе и в России.

C-MAX самостоятельно разрабатывает как все свои системы и оборудование, так и программное обеспечение – для отображения информации, регистрации данных и процесса буксировки. Благодаря этому пользователь получает единую, бесшовно интегрированную систему, где каждая часть системы изначально создана для работы с остальными.

В состав продуктовой линейки CM2 входят:

• буксируемый гидролокатор бокового обзора;
• наземный блок STR;
• буксирные кабели (кевлар или сталь);
• программное обеспечение MaxView для Windows.

C-MAX CM2 предлагает двухчастотную систему в одной из двух конфигураций: DF (100/325 кГц) или EDF (325/780 кГц).

Вариант DF

• На частоте 100 кГц ширина полосы обзора достигает одного километра, что идеально подходит для поиска крупных объектов, например, затонувших судов или грузовых контейнеров.
• На частоте 325 кГц система позволяет различать такие структуры, как сваи, следы размыва, швартовочные канаты, якоря, якорные цепи, камни среднего и мелкого размера, а также фиксировать различия в текстуре морского дна.

Вариант EDF

• Гидролокаторы бокового обзора EDF обеспечивают максимальное разрешение. Как и зонды DF, они работают на частоте 325 кГц с дальностью до 150 метров.
• Частота 780 кГц дает наиболее детализированные изображения, что особенно ценно для точной идентификации объектов, предварительно обнаруженных на частоте 325 кГц.

C-MAX CM2 генерирует мощные плоские передающие и приемные лучи с дополнительной зоной покрытия ниже буксируемого аппарата. Благодаря этому достигаются широкоугольные изображения высокого качества и повышенная защита от поверхностных отражений.

Функция цифрового управления динамически оптимизированным профилем усиления означает, что электроника прибора в реальном времени автоматически регулирует интенсивность принимаемого и передаваемого звукового сигнала для разных расстояний. Благодаря этому оператор получает идеально ровное и детализированное изображение морского дна на всем экране – от ближней зоны под аппаратом до самой дальней границы обзора.

Аксессуары для гидролокатора бокового обзора C-MAX CM2

Лебедки и тросы

Компания C-MAX предлагает выбор лебедок и кабелей – от пятидесятиметровых кевларовых бронированных коаксиальных кабелей до километровых стальных бронированных тросов с витой парой, намотанных на электрическую лебедку. Все буксирные канаты CM2 передают питание и сигнал по одной паре проводников, что позволяет легко переходить с одного типа на другой.

Как правило, длина троса для гидролокатора бокового обзора должна примерно в три раза превышать глубину, на которой находится сам аппарат, поскольку сопротивление троса заставляет его располагаться под углом к корме судна. Обычно ГБО буксируется на высоте от пяти до двадцати метров над морским дном.

• Для работ на глубинах до сорока метров подходит кевларово‑коаксиальный кабель (CX), который благодаря своей легкости отклоняется назад под меньшим углом, чем стальные бронированные варианты при той же скорости. Такие тросы доступны в длинах 50 и 100 метров, а также изготавливаются более длинные версии под заказ.
• Для глубин до ста метров C-MAX рекомендует использовать кабель сечением 4,7 мм² (LOG5) в комплекте с лебедкой CM2.
• При необходимости достижения больших глубин этот же кабель можно использовать на более мощной катушке.
• Если же требуемая глубина буксировки еще больше, то обычно переходят на более прочный бронированный трос диаметром 8,2 мм или 11,4 мм.

Компактная переносная лебедка C-MAX CM2 с длиной кабеля 300 метров весит всего 47 килограммов, что позволяет доставлять ее к судну вручную. Конструкция полностью выполнена из нержавеющей стали. В катушке используются полностью герметичные и малошумные контактные кольца, а также встроенная муфта ограничения перегрузки. Функция плавного старта гарантирует аккуратную укладку кабеля.

Крыло-заглубитель Wing Depressor

Дополнительное устройство C-MAX CM2 Wing Depressor представляет собой насадку для гидролокатора бокового обзора, которая крепится к нему с помощью четырех винтов. Установка или снятие занимает всего две минуты. Крыло создает дополнительную прижимную силу, компенсирующую сопротивление буксировочного троса, что позволяет аппарату погружаться на большую глубину.

Конструкция с удлиненным хвостовым оперением добавляет к стартовому весу всего 5 килограммов, а для удобства подъема на борту предусмотрены ручки. Благодаря продуманной форме крыло развивает гидродинамическую прижимную силу 18 килограммов на скорости 4 узла.

Счетный шкив

Производитель рекомендует применять в комплекте с CM2 специально разработанный счетный шкив C-MAX. Его главное преимущество заключается в том, что оператор гидролокатора бокового обзора постоянно видит количество разматываемого буксировочного троса, что позволяет ему оценивать горизонтальное удаление аппарата от точки отсчета до навигационной цели, прогнозировать его уязвимость при изменениях скорости судна и контролировать работу лебедки.

Шкивы оснащены быстросъемным блоком натяжения, который упрощает установку кабеля и исключает риск выпадения незакрепленных деталей.

Счетный шкив включает в себя модуль с интерфейсом RS232, совместимым с ПК, который передает измеренную длину в метрах или футах с точностью до ±10000 метров и разрешением 0,5 метра. Устройство не требует батарей, так как питание поступает непосредственно через интерфейс.

Крепления Pole Mount

Для развертывания гидролокатора бокового обзора на мелководье сверху (например, с борта или пирса) предлагается крепление Pole Mount из нержавеющей стали, которое позволяет закрепить аппарат на шесте диаметром 50 миллиметров.

Кейсы и чехлы

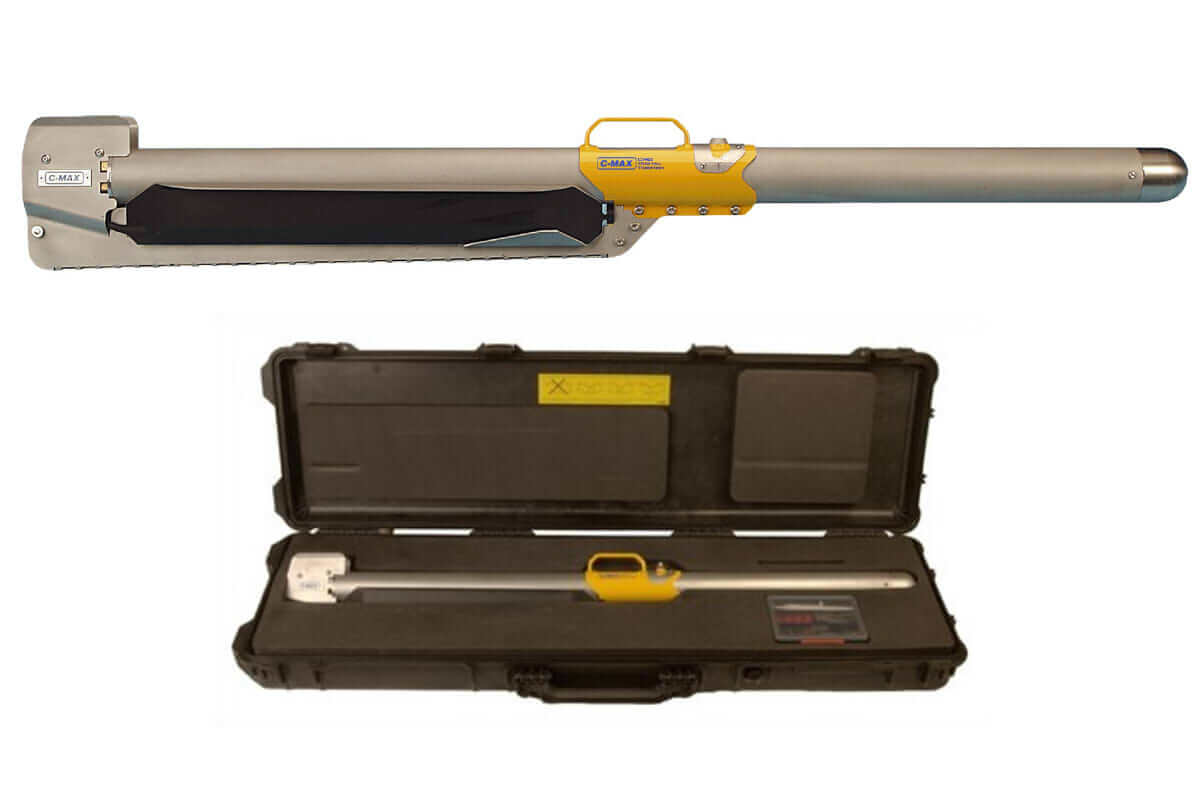

Для буксируемых гидролокаторов бокового обзора C-MAX CM2 предлагается специально разработанный транспортировочный кейс в форме ракушки. Кроме того, доступны защитные чехлы для лебедки, крыла-заглубителя и наземного приемопередающего блока STR.
