CHCNAV D270 – однолучевой эхолот с OLED-дисплеем

Эхолоты D270 предназначены для измерений глубины во внутренних водоемах и на мелководных участках шельфа. Преобразователи могут устанавливаться на стандартных судах, беспилотных плавательных средствах и других платформах.

Наши специалисты готовы предоставить любые дополнительные сведения о данном изделии. Пожалуйста, обращайтесь по контактам, указанным на сайте.

Общее описание модели CHCNAV D270

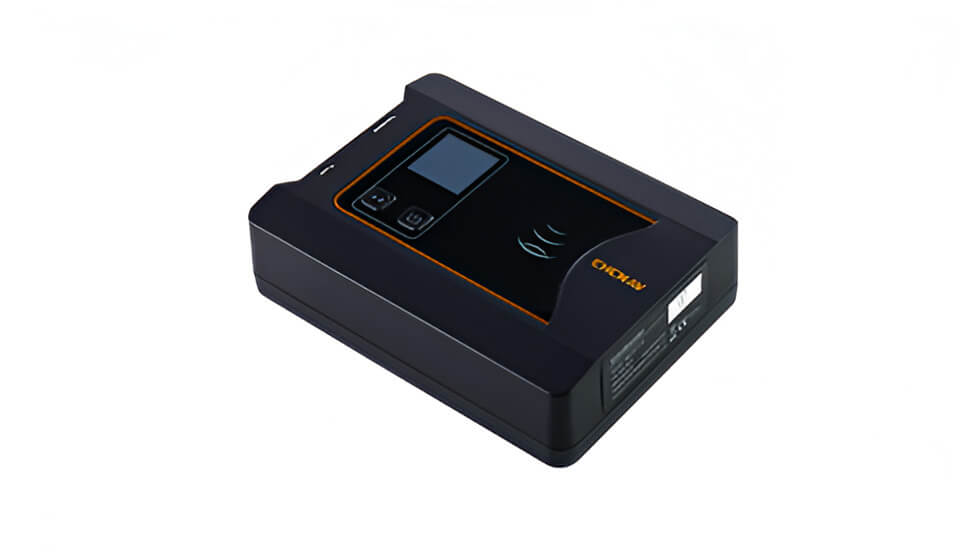

Конструктивно эхолот CHCNAV D270 состоит из однолучевого преобразователя и электронного блока с функциями микропроцессора, памяти и регистратора данных. Также в стандартный комплект входит монтажная мачта. Герметичность преобразователя исключает проникновение воды даже при длительном погружении. На передней панели электронного блока CHCNAV D270 установлен дисплей для отображения настроек и эхограммы, а также звуковой сигнализатор малой глубины.

Масса прибора составляет меньше одного килограмма, а компактные габариты не создают проблем при транспортировке. Такое сочетание технических возможностей и портативности делает CHCNAV D270 удобным инструментом для полевых гидрографических работ: устройство легко помещается в полевой рюкзак, не требует специальных условий для перевозки и быстро разворачивается на месте съемки.

Частота 200 кГц выбрана не случайно: она дает отличную детализацию, сохраняя при этом рабочий диапазон глубин до двухсот метров. Эхолот способен различать неровности дна размером от одного сантиметра и фиксировать отдельные объекты на дне. Максимальная частота дискретизации 30 Гц означает, что каждую секунду прибор может делать до тридцати промеров. Благодаря этому даже при быстром движении судна профиль дна получается подробным, без пропусков между измерениями.

Благодаря узкому лучу шириной всего шесть с половиной градусов CHCNAV D270 отлично различает объекты на дне. Если два предмета находятся один за другим по ходу лодки, прибор покажет их по отдельности, а не сольет в один сигнал. То же самое касается целей слева и справа от курса – четкое разделение сохраняется. Это особенно важно при съемке сложного рельефа.

Особенности функционала CHCNAV D270

Датчик температуры воды

Точность измерения глубины напрямую зависит от скорости распространения звука в воде, которая, в свою очередь, меняется при колебаниях температуры даже в пределах нескольких градусов.

Встроенный в CHCNAV D270 температурный датчик непрерывно измеряет температуру воды в точке расположения прибора. На основе этих данных программное обеспечение автоматически пересчитывает актуальную скорость звука в реальном времени и применяет эту поправку при вычислении глубины. В результате влияние температурных изменений – например, при прогреве поверхностного слоя солнцем или при переходе из одного водоема в другой – полностью компенсируется, что гарантирует высокую точность измерений без необходимости вручную вводить таблицы скорости звука.

OLED-дисплей

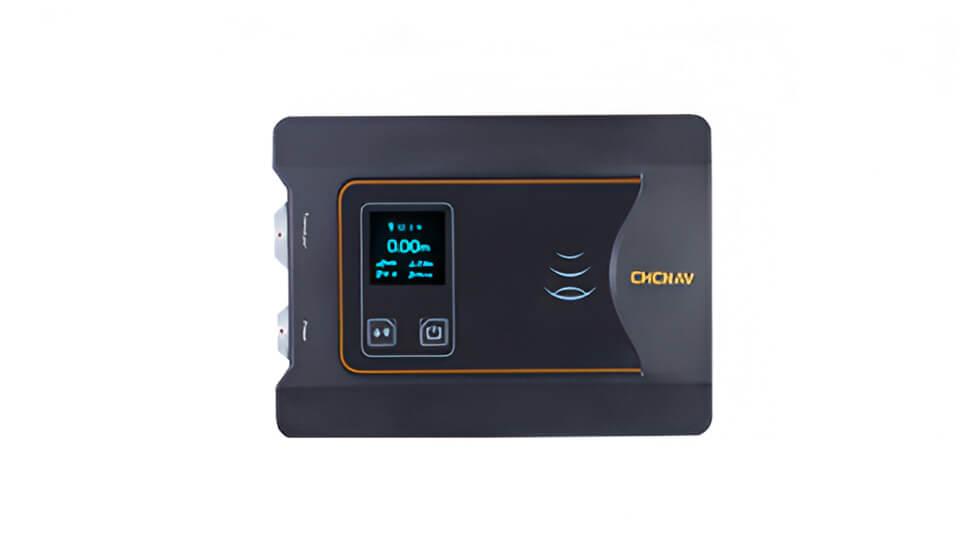

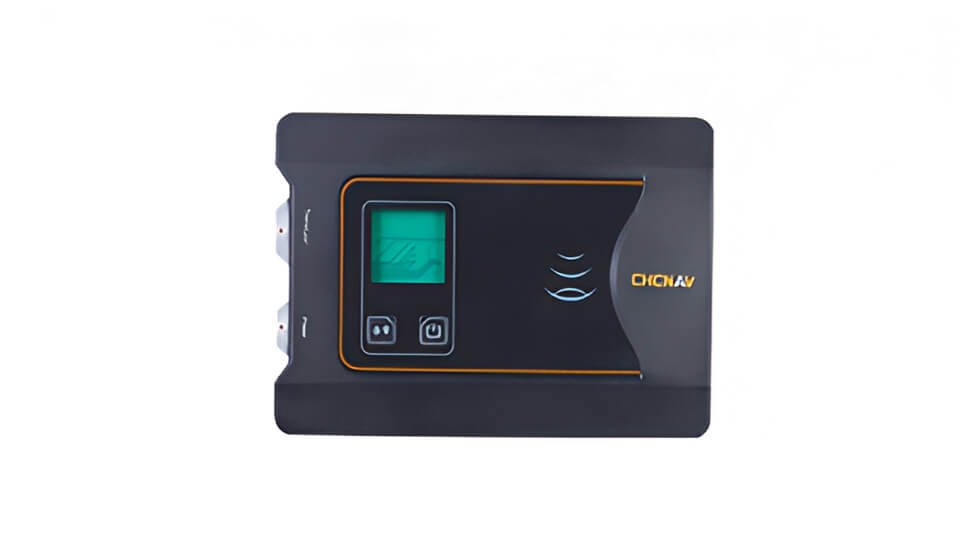

На корпусе CHCNAV D270 установлен 1,46-дюймовый OLED-дисплей, на который в реальном времени выводятся ключевые параметры съемки. Оператор может мгновенно оценить уровень напряжения питания, текущую глубину воды и статус приема сигнала GNSS. Такой быстрый доступ к основным данным позволяет постоянно контролировать работу прибора и своевременно замечать отклонения без подключения внешнего компьютера.

Bluetooth и Wi-Fi

Для беспроводной работы в эхолот CHCNAV D270 встроены модули Bluetooth и Wi-Fi. Благодаря этому можно подключить внешний RTK GNSS-приемник для получения высокоточных координат – при этом не требуется прокладывать кабель между устройствами.

Wi-Fi-интерфейс используется для подключения к D270 с ноутбука или планшета: через веб-браузер или специальное приложение оператор получает доступ к настройкам прибора, может изменять параметры работы, запускать или останавливать запись данных. Кроме того, по Wi-Fi собранные измерения передаются на внешние устройства для дальнейшей обработки или архивации. Встроенный характер этих модулей исключает необходимость во внешних Bluetooth-адаптерах или Wi-Fi-мостах – все уже есть внутри изделия, что упрощает полевую работу и сокращает количество соединительных кабелей.

Программное обеспечение

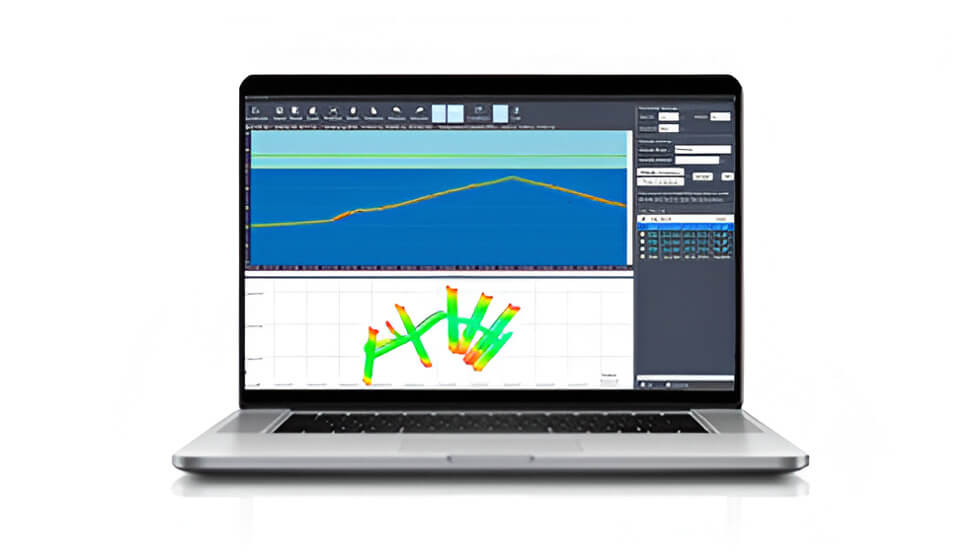

Управление работой эхолота CHCNAV D270 осуществляется через встроенное программное обеспечение HydroSurvey, работающее на платформе Linux. Выбор Linux в качестве операционной основы обеспечивает стабильность, безопасность и эффективное использование вычислительных ресурсов прибора.

ПО HydroSurvey выполняет полный цикл задач: сбор первичных данных с излучателя и датчиков, их обработку для получения корректных значений глубины, диагностику состояния всех узлов эхолота, а также настройку параметров съемки под конкретные условия. Все полученные измерения сохраняются во внутренней памяти на восемь гигабайт. Этого объема достаточно для длительных полевых работ, включая масштабные батиметрические исследования больших акваторий.
