CHCNAV D390 – интегрированный однолучевой эхолот

Устройства CHCNAV D390 предназначены для измерений глубины на внутренних водоемах и мелководных участках шельфа. Благодаря высокой точности (погрешность до 1,5 сантиметров) и способности работать на глубинах до 200 метров они являются оптимальным инструментом для разнообразных гидрографических задач. Узкий конический луч с углом 7 градусов и высокая частота обновления данных (до 60 Гц) позволяют получать детальную картину рельефа дна.

Для получения более подробной информации о возможностях покупки рекомендуем обратиться к нашим консультантам.

Конструкция и оснащение эхолота CHCNAV D390

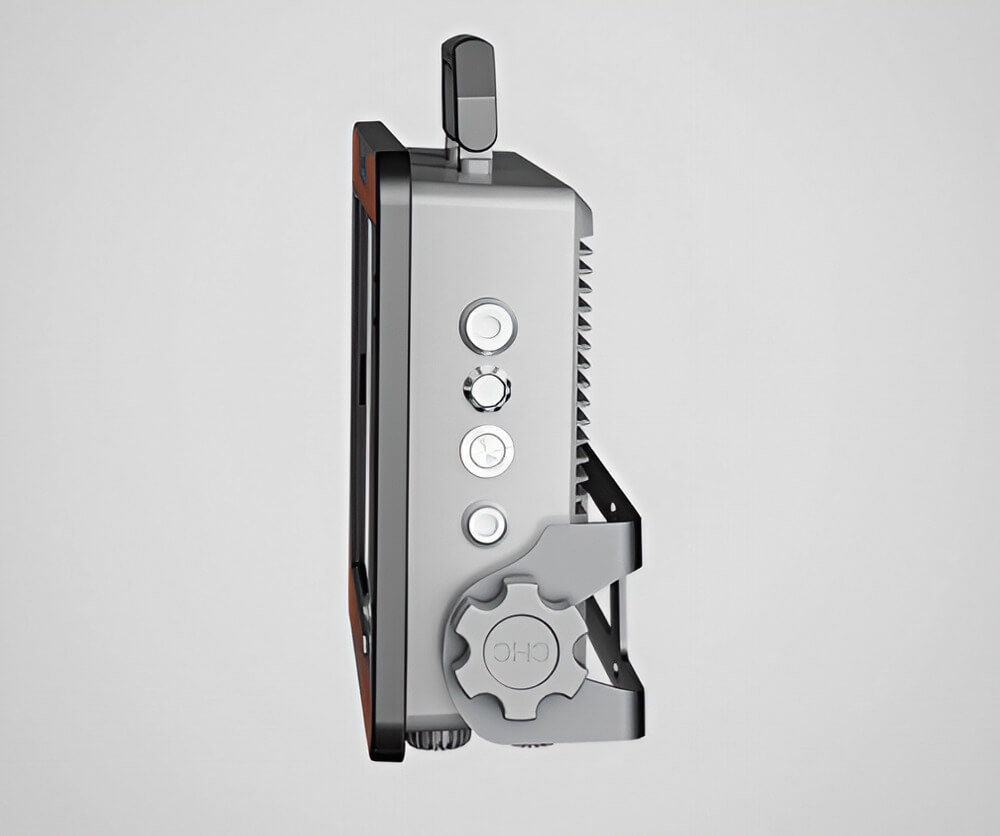

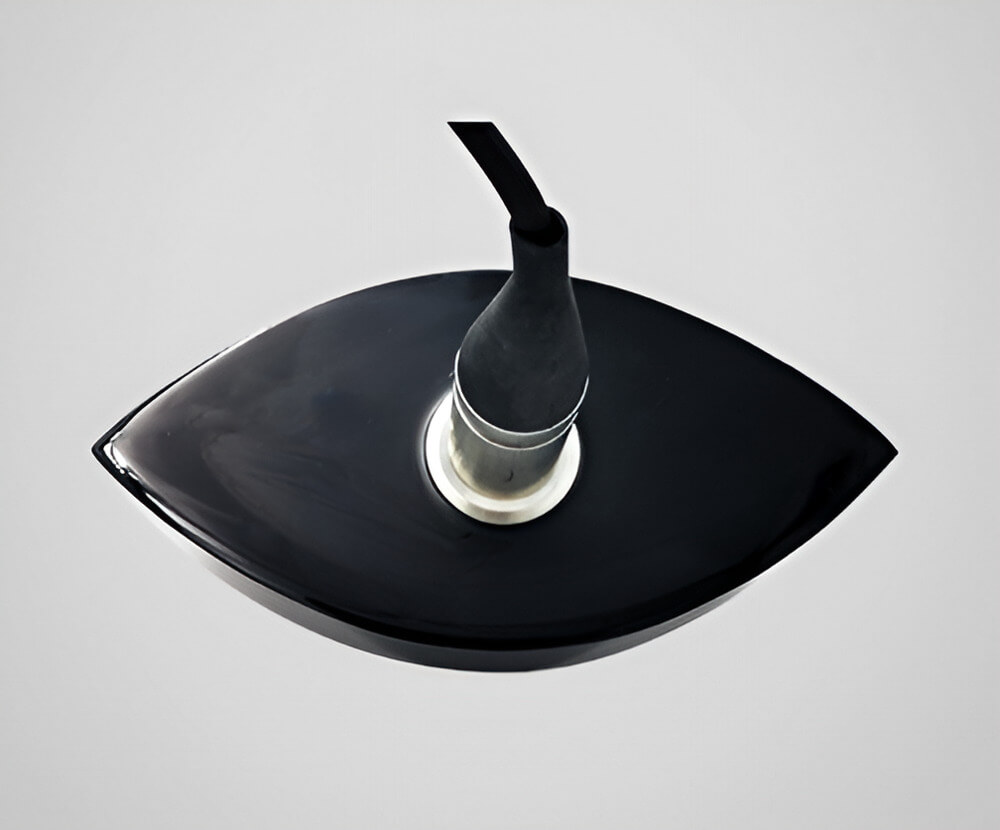

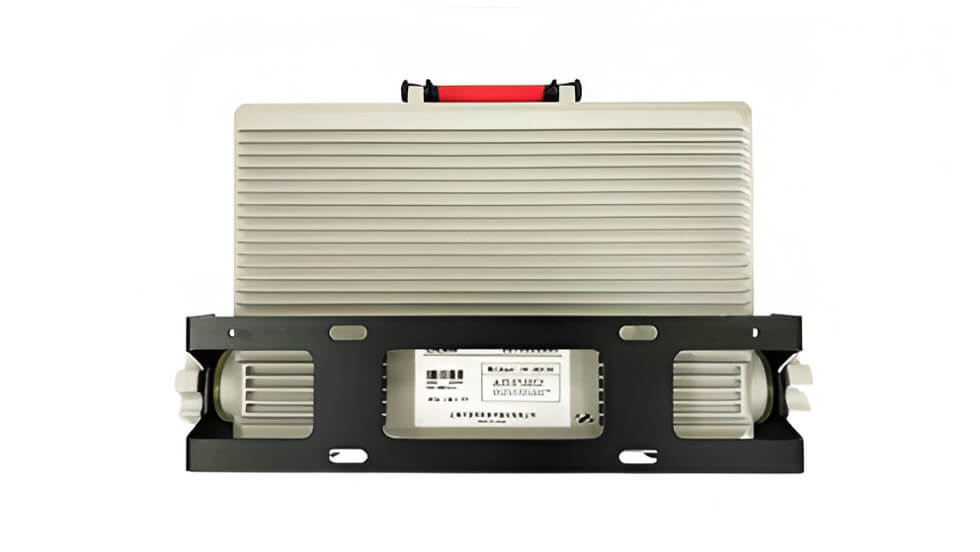

Эхолот CHCNAV D390 построен по модульному принципу, состоя из двух компонентов: излучателя (гидроакустического преобразователя) и электронного блока. Такое разделение позволяет установить вычислительный модуль с дисплеем на палубе или в рубке, а компактный излучатель – за бортом.

CHCNAV D390 работает на одной частоте 200 кГц, что позволяет фиксировать мелкие детали рельефа дна и даже отдельные придонные объекты. Однако высокие частоты быстрее поглощаются водой, поэтому максимальная глубина у данного устройства ограничена 200 метрами.

Эхолот посылает импульс и принимает отраженный сигнал до 60 раз в секунду. То есть каждые 16 миллисекунд прибор получает новую дискретную глубину. Такая плотная сетка измерений позволяет:

• детально вычерчивать микрорельеф дна;
• фиксировать мелкие затонувшие объекты;
• работать на высоких скоростях (до 12 узлов) без потери качества.

Узкий сфокусированный луч с углом в 7 градусов обеспечивает высокое разрешение съемки. Эхолот хорошо разделяет объекты, идущие друг за другом по курсу судна, а также точки, расположенные слева и справа от оси движения.

Функция автоматического подавления избыточных данных помогает CHCNAV D390 избежать записи ложных сигналов от взвешенных частиц, планктона, пузырьков воздуха, а также от акустических помех, создаваемых судном. Встроенный алгоритм последовательно сравнивает несколько принятых эхосигналов и идентифицирует дно как наиболее сильный и стабильный по времени возврат. Таким образом прибор отсеивает случайные всплески помех, вторые и третьи отражения (эффект многолучевости), а также сигналы от рыбы или планктона, если целью съемки является исключительно рельеф дна. В результате удается избежать возникновения ложных глубин в батиметрической модели и значительно сократить объем ручной постобработки, поскольку данные поступают уже очищенными от акустического «мусора».

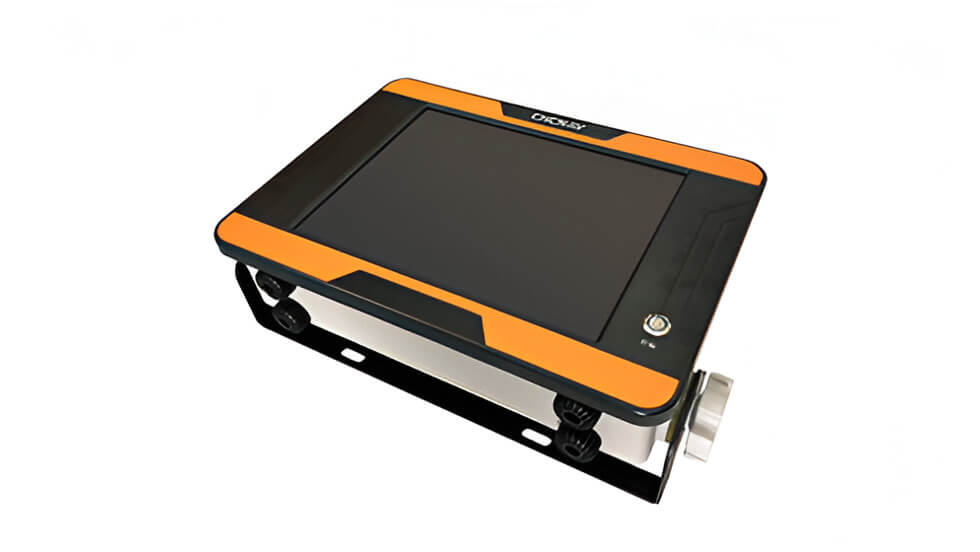

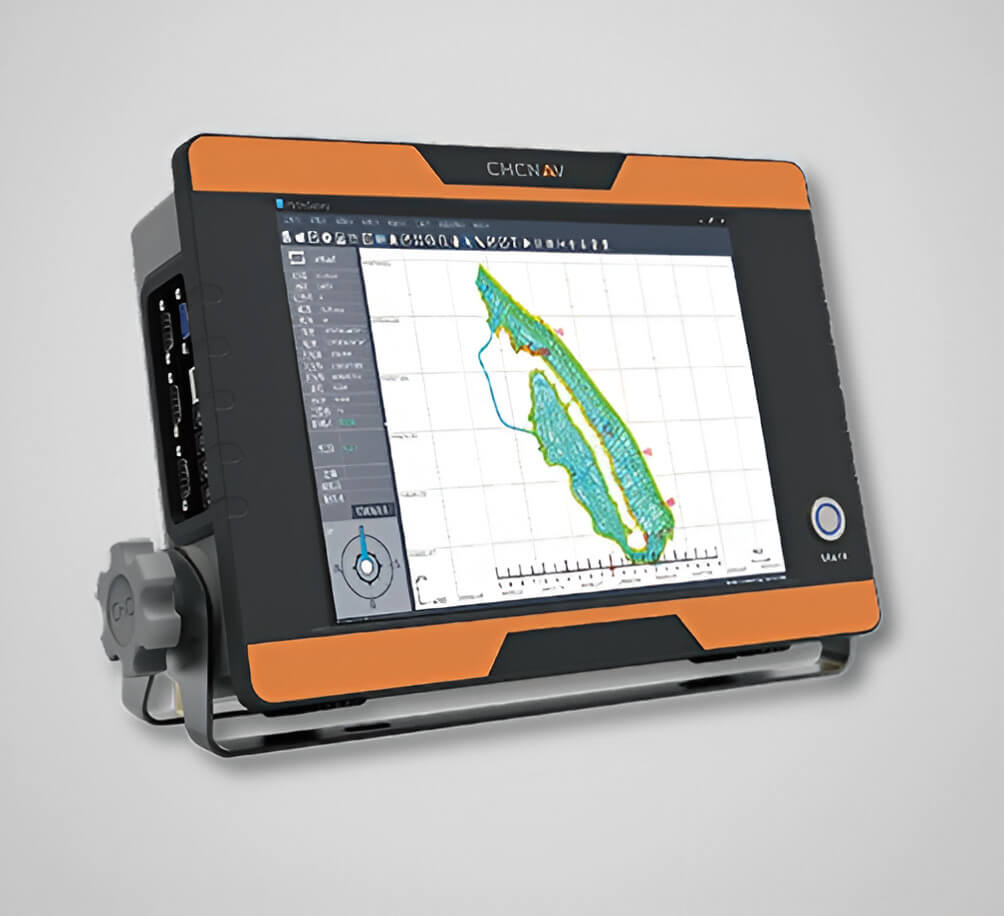

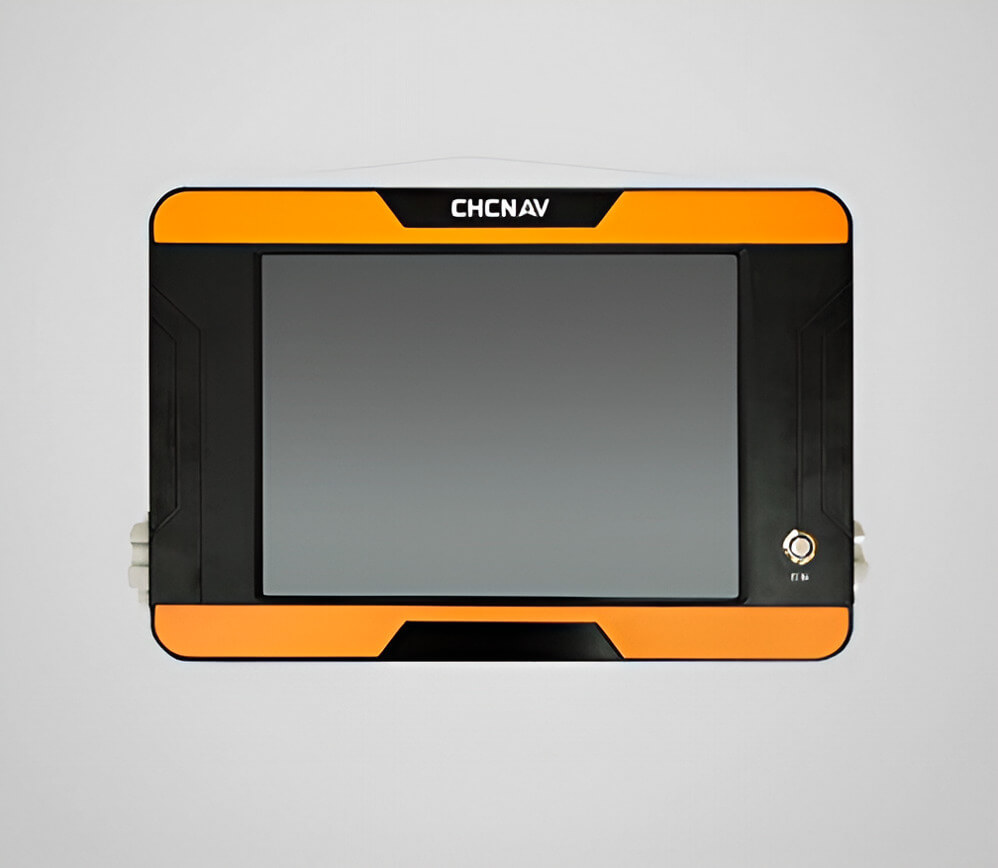

Двенадцатидюймовый дисплей в реальном времени отображает все ключевые показатели съемки. Оператор может непрерывно наблюдать текущее значение глубины, а также контролировать параметры процесса измерений. Разрешение экрана (1024 на 768 пикселей) обеспечивает отличную детализацию отображаемой эхограммы. Сенсорная поверхность позволяет управлять настройками эхолота одним касанием пальца, что особенно удобно в полевых условиях, когда работа ведется без внешней клавиатуры и мыши.

Помимо встроенного дисплея, электронный блок CHCNAV D390 оснащен выходом для подключения внешнего VGA-монитора. Это обеспечивает поддержку многоэкранного режима работы, когда одно устройство одновременно выводит изображение на штатный сенсорный дисплей и на дополнительный внешний монитор или проектор.

Особенности работы с CHCNAV D390

Устройство CHCNAV D390 имеет стандартные последовательные интерфейсы, которые предназначены для подключения внешних датчиков движения и дифференциальных GNSS-приемников. Он может работать с широким спектром совместимых устройств, выдающих данные в открытых промышленных форматах.

Благодаря подключению дифференциального GNSS-приемника (в частности, работающего по технологии RTK – Real Time Kinematic) CHCNAV D390 достигает сантиметровой точности позиционирования каждого промерного отсчета. Эхолот легко связывается с любым приемником, который выдает стандартные сообщения протокола NMEA. D390 автоматически распознает входящие потоки данных о широте, долготе, высоте и качестве позиционирования, после чего привязывает каждое измерение глубины к соответствующим координатам с временной меткой.

Вычислительный блок работает на базе ОС Windows 10. Для хранения результатов промеров и системных файлов имеется SSD-память объемом 32 гигабайта. При этом пользователь имеет возможность в любой момент передать записанные файлы на внешний USB-накопитель.

Эхолоты CHCNAV оснащены встроенным программным обеспечением HydroSurvey, которое берет на себя все основные функции: от начальной настройки и проверки технического состояния до сбора первичных данных, их обработки и последующего экспорта в обменные форматы. Дальнейшая углубленная обработка осуществляется пользователем с помощью сторонних программ.

Для коррекции измерений по скорости звука в модели CHCNAV D390 предусмотрен ручной ввод соответствующего значения в программу HydroSurvey. Если не используется специализированное оборудование для прямого измерения скорости звука, следует вводить стандартные табличные значения: 1480 м/с для пресной или 1500 м/с для соленой воды. Если известны температура и соленость, можно ввести их в соответствующие поля, и программа автоматически рассчитает скорость звука.

Устройство подходит для проведения батиметрической съемки во внутренних водоемах: реках, каналах, водохранилищах. Кроме того, портативность и прочный корпус позволяют использовать CHCNAV D390 в прибрежных морских районах, где оборудование должно быть устойчиво к коррозии и перепадам температур.
