CHCNAV HQ-400 – многолучевой эхолот со встроенной IMU

CHCNAV HQ-400 – это компактное профессиональное устройство, рассчитанное на суровые условия открытого моря. Оно снабжено системами для стабилизации качки и отслеживания местоположения. Удобное ПО позволяет собирать и обрабатывать данные на разных видах внешних устройств (ПК и гаджетах на базе Android).

Цены на эхолоты CHCNAV HQ-400 зависят от выбранной конфигурации. Для получения подробной информации, пожалуйста, свяжитесь с нашей командой через страницу запроса.

Особенности эхолота CHCNAV HQ-400

CHC Navigation – это китайский производитель оборудования для позиционирования, навигации и картографии. CHCNAV HQ-400 – это их мощный многолучевой эхолот для подводного картографирования и мониторинга. Прибор имеет 512 лучей (с помощью цифровой обработки их эффективное количество увеличивается до 1024), что позволяет получать изображения с разрешением на уровне сантиметров.

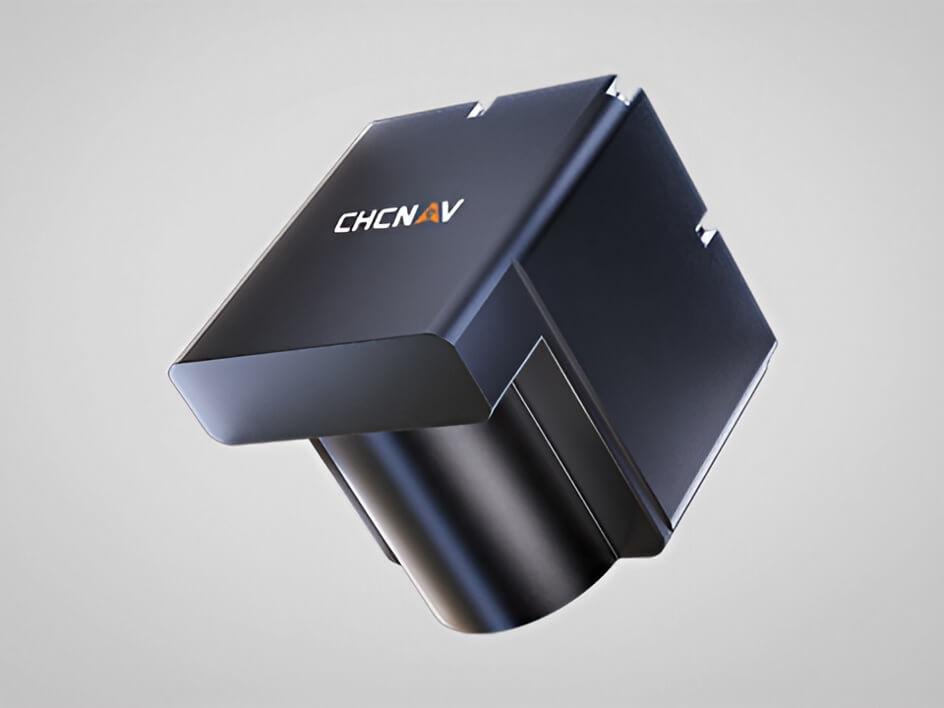

CHCNAV HQ-400 имеет кубический корпус со сторонами приблизительно двенадцать сантиметров и весит менее трех килограммов. Благодаря этому он может устанавливаться как на пилотируемых, так и на беспилотных плавсредствах.

Устройство обеспечивает измерение глубин в диапазоне от 0,2 до 150 метров при работе в пресной воде. Для морских условий рекомендован рабочий диапазон 0,2–100 метров при волнении не более 0,5 м. Согласно сведениям производителя, предельные значения глубины могут варьироваться в зависимости от характеристик водной среды, поэтому рекомендуется ориентироваться на практический опыт использования.

Параметры точности и обзора CHCNAV HQ-400

• Разрешение по глубине – десять миллиметров, что позволяет фиксировать мельчайшие неровности дна.
• Полоса обзора составляет 140°, обеспечивая высокую производительность работы.
• Съемка толщи воды дает возможность отслеживать взвешенные осадки, газовые пузырьки и косяки рыбы между поверхностью и дном.
• Функция гидролокатора бокового обзора позволяет вести поиск затопленных объектов и инспекцию трубопроводов одновременно с батиметрическими измерениями.
• Фокусировка в ближнем поле обеспечивает детальную съемку дна на минимальных расстояниях.

CHCNAV HQ-400 работает на частоте 400 кГц с непрерывным сигналом CW, благодаря чему хорошо проникает в толщу воды. Устройство способно погружаться на рабочую глубину до пятидесяти метров.

Встроенная система стабилизации крена в реальном времени автоматически корректирует данные при волнении на море. Для этого эхолот оснащен блоком IMU, который уже откалиброван на заводе и не требует дополнительной подготовки и настройки перед использованием.

При установке на беспилотники эхолот CHCNAV HQ-400 напрямую интегрирует данные GNSS-INS в батиметрическую съемку. Инерциальная система самостоятельно компенсирует крен, дифферент и рыскание, исключая необходимость во внешнем блоке ориентации. Это гарантирует геометрически точные промеры глубин вне зависимости от характера движения судна.

Также эхолот дополнен функциями измерения температуры и скорости звука, которые позволяют алгоритмам ПО компенсировать искажения, вызванные изменениями температуры, солености и давления в приповерхностном слое. Это гарантирует заявленное разрешение на всех рабочих глубинах и достоверные результаты как в пресной, так и в морской воде без ручного ввода параметров.

Программное обеспечение для работы с CHCNAV HQ-400

Для работы с эхолотом CHCNAV HQ-400 предусмотрены три утилиты.

Для мобильной работы на платформе Android предназначено приложение EasySail, отвечающее за выгрузку результатов и управление прибором в реальном времени. Оно обеспечивает интеллектуальную фильтрацию, удаление шумов и настройку отображения данных, что позволяет управлять съемкой и получать результаты на планшете или смартфоне.

Настольное программное обеспечение CMS для ПК представляет собой пакет для сбора и обработки данных многолучевого эхолота: оно позволяет объединять информацию от различных датчиков, обрабатывать результаты, планировать маршрутные галсы, выполнять сопряжение и калибровку оборудования, а также фильтровать, обрабатывать и экспортировать данные.

Дополнительно доступно ПО Qinertia PPK (приобретается отдельно), которое повышает точность данных GNSS/INS в широком диапазоне применений и позволяет достичь максимальной точности позиционирования при постобработке.

Система также совместима с программами сторонних производителей, такими как BeamworX и Hypack.
