ECHOTRAC E20 – двухчастотные эхолоты от Teledyne Odom

Эхолот ECHOTRAC E20 – это гидроакустический прибор для измерения глубины под судном. Модель изготовляется Teledyne Odom Hydrographic – американской компанией, основанной в 1982 году. На сегодняшний день она специализируется на однолучевых и многолучевых эхолотах, а также профилографах скорости звука. В 2008 году фирма вошла в состав Teledyne Technologies, что позволило ей объединить технологии с такими брендами, как RESON и BlueView, которые также находятся «под крылом» этой корпорации.

Если вы хотите получить консультацию по оборудованию, не читая нижеследующий материал, вы можете обратиться к нашим специалистам по e-mail, телефону или оставив заявку через форму обратной связи.

Особенности эхолота ECHOTRAC E20

В отличие от многолучевых систем, охватывающих широкую площадь веером лучей, однолучевой эхолот фокусируется на одной точке под судном. Такие локаторы применяются там, где нужно базовое измерение глубины и простое картографирование. Они уступают многолучевым системам в детализации, но остаются надежным и простым решением для многих задач.

Основной задачей ECHOTRAC E20 является захват дна, его отслеживание и стабильное удержание сигнала вне зависимости от наличия помех в толще воды. Ключевым улучшением модели являются усовершенствованные алгоритмы обработки сигнала, реализованные непосредственно на аппаратной плате устройства. Они обеспечивают повышенную точность детектирования дна по сравнению с предшествующими системами.

В число дополнительных функциональных возможностей модели входят:

• встроенная тестовая среда для проверки работоспособности прибора;
• контроль усиления, позволяющий адаптировать работу к изменяющимся гидрологическим условиям.

Эхолот ECHOTRAC E20 является двухчастотным. В одноканальном варианте прибора можно переключаться между частотами, двухканальная же версия работает на двух частотах параллельно. Оба канала работают в диапазоне 10–250 кГц, но каждый оптимизирован для своей части спектра: низкочастотный (10–50 кГц) — для максимальной дальности, высокочастотный (50–250 кГц) — для высокой детализации.

Разрешение прибора варьируется от одного до пятнадцати сантиметров, в зависимости от используемой частоты. То же самое можно сказать и о диапазоне глубин. Так, на низких частотах дальность действия может достигать тысячи метров, а при высокочастотном режиме она уменьшается до двухсот пятидесяти метров.

Также имеется версия двухканального эхолота с расширенным диапазоном. Помимо стандартного CW-сигнала, она использует технологию CHIRP. У этой модификации дальность зондирования может достигать впечатляющих шести километров при низких частотах.

Teledyne предлагает большой выбор совместимых с ECHOTRAC E20 преобразователей. Среди них есть одночастотные и двухчастотные варианты, различающиеся шириной луча, частотой и весом. Есть возможность разных вариантов монтажа:

1. наружный (на корпусе);
2. в баке (опционально с подводным разъемом);
3. сквозькорпусной (окно из уретана или нержавеющей стали);
4. на штанге.

ECHOTRAC E20 обеспечивает совместимость со стандартными форматами выходных данных, включая сообщения DBS, NMEA DBS и DBT. Кроме того, устройство поддерживает формат S7K, представляющий собой бинарный протокол передачи данных через Ethernet-кабель. Данный формат приобретает все большую популярность в связи с тем, что позволяет отказаться от избыточного количества кабелей на борту.

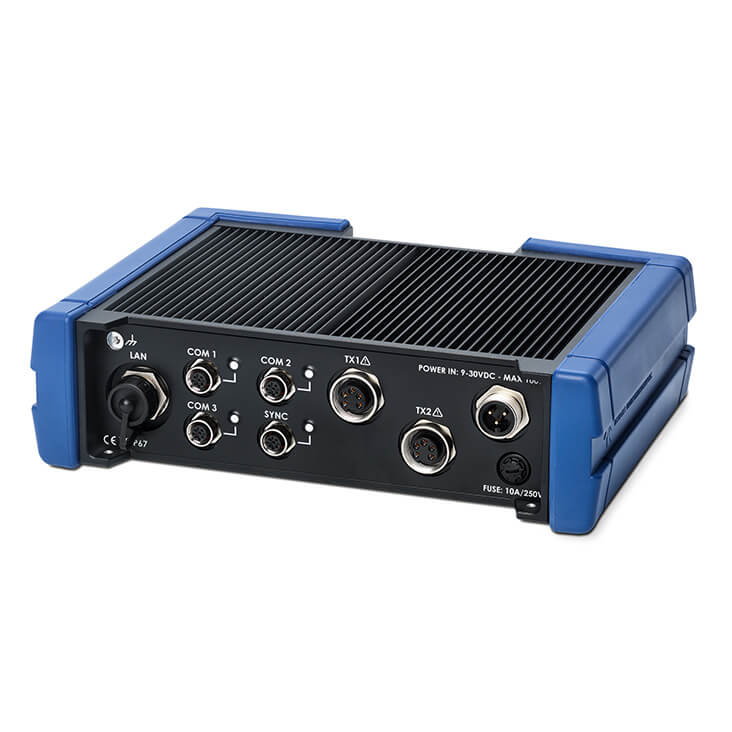

Приборы ECHOTRAC E20 спроектированы для работы в сложных погодных условиях. Они выдерживают воздействие агрессивной морской среды и могут сохранять стабильную производительность в течение нескольких лет. Данная модель может эксплуатироваться при температуре от -20 до +55 градусов по Цельсию, а температура хранения составляет от -30 до +70 градусов. Степень защиты IP67 надводного блока исключает проникновение пыли и допускает кратковременное заливание водой. К тому же, эхолот отличается вибростойкостью и ударопрочностью, что позволяет использовать его на мощных катерах, в условиях шторма или тряски, включая продолжительную перевозку по бездорожью.

Для обеспечения устойчивости к ударам и падениям ECHOTRAC E20 снабжен защитным бампером из резины EPDM. Помимо амортизирующих свойств, материал предотвращает скольжение установленного сверху оборудования.

Пользовательский интерфейс SBES

ECHOTRAC E20 предусматривает три режима функционирования: автоматический, полуавтоматический и ручной.

Программное обеспечение представляет собой пошаговый мастер настройки, который проводит пользователя через этапы подключения устройства к персональному компьютеру и его настройки.

В интерфейсе ECHOTRAC E20 предусмотрены поля для ввода следующих параметров:

• осадка судна;
• скорость звука в воде;
• единицы измерения.

Дополнительно настраиваются параметры синхронизации времени, включая активацию GPS и синхронизацию по времени для сигнала PPS. В нижней левой части интерфейса расположена функция программного перезапуска эхолота.

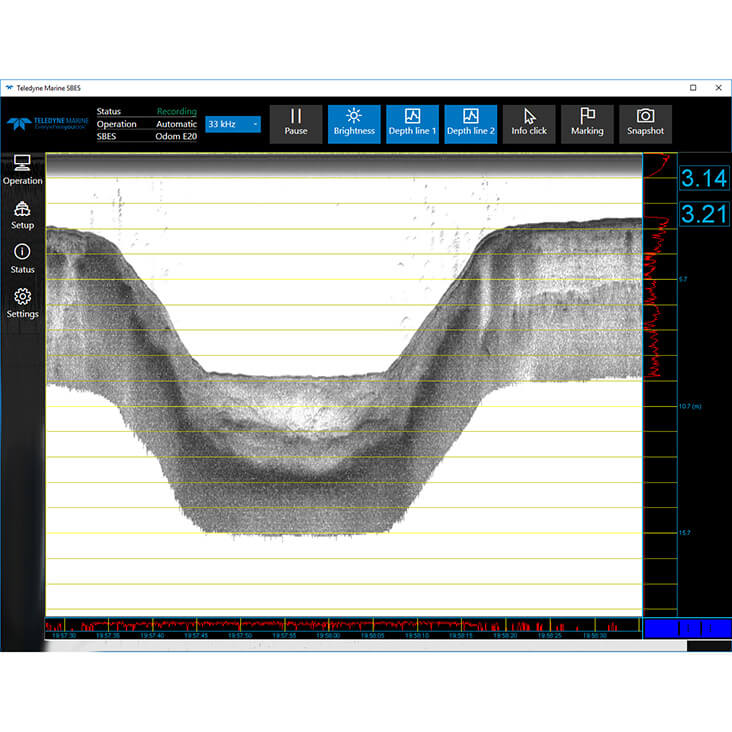

Эхограмма, отображаемая в реальном времени, выполнена в обновленном дизайне. Кнопки управления расположены в верхней части экрана, что дает удобный доступ к следующим функциям:

• переключение между первым и вторым каналами;
• регулировка яркости;
• нанесение маркеров на экран;
• создание растровых изображений;
• формирование снимков экрана;
• видеозапись.

Все параметры настройки и режимы работы сгруппированы в левой части интерфейса. На экране одновременно отображаются трек дна, сигнал амплитуды и значение глубины. Такая компоновка обеспечивает удобное представление всей необходимой информации в процессе работы.

В числе нововведений ECHOTRAC E20 – режим автоматической работы. Он позволяет оператору выполнить однократную настройку параметров, после чего устройство функционирует автономно без необходимости постоянного контроля.

Применение эхолотов ECHOTRAC E20

Приборы ECHOTRAC E20 широко применяются в базовой гидрографии – там, где требуется измерять глубины для навигации, картографии или экологических задач. Они особенно эффективны на мелководье, где нет необходимости в сверхточной детализации рельефа, но также его можно использовать и на глубине.

ECHOTRAC E20 подходит для изучения озер, рек и эстуариев. С его помощью измеряют уровень донных отложений, оценивают состояние водных экосистем, отслеживают изменения глубин, вызванные эрозией, наносами или другими природными процессами.

Однолучевые эхолоты также востребованы при обследовании подводных объектов – пирсов, доков, трубопроводов, помогая выявлять опасности.

Помимо научных и инженерных задач, данные приборы используются в судовождении. Измерение глубины важно для безопасного прохода по мелководью, обнаружения подводных препятствий и предотвращения посадки на мель в районах со сложным рельефом дна.

В рыбном промысле ECHOTRAC E20 служат инструментом для поиска рыбы и оценки ее скоплений. Они позволяют быстро определять глубину, на которой находится рыба, фиксировать отдельные косяки и отслеживать их перемещение в толще воды. Такой тип устройств используется на малых промысловых судах, а также в любительском рыболовстве. Хотя однолучевая система не дает детализированной картины, она помогает эффективно выбирать горизонт лова и сократить время поиска.
