Артикул: THS88

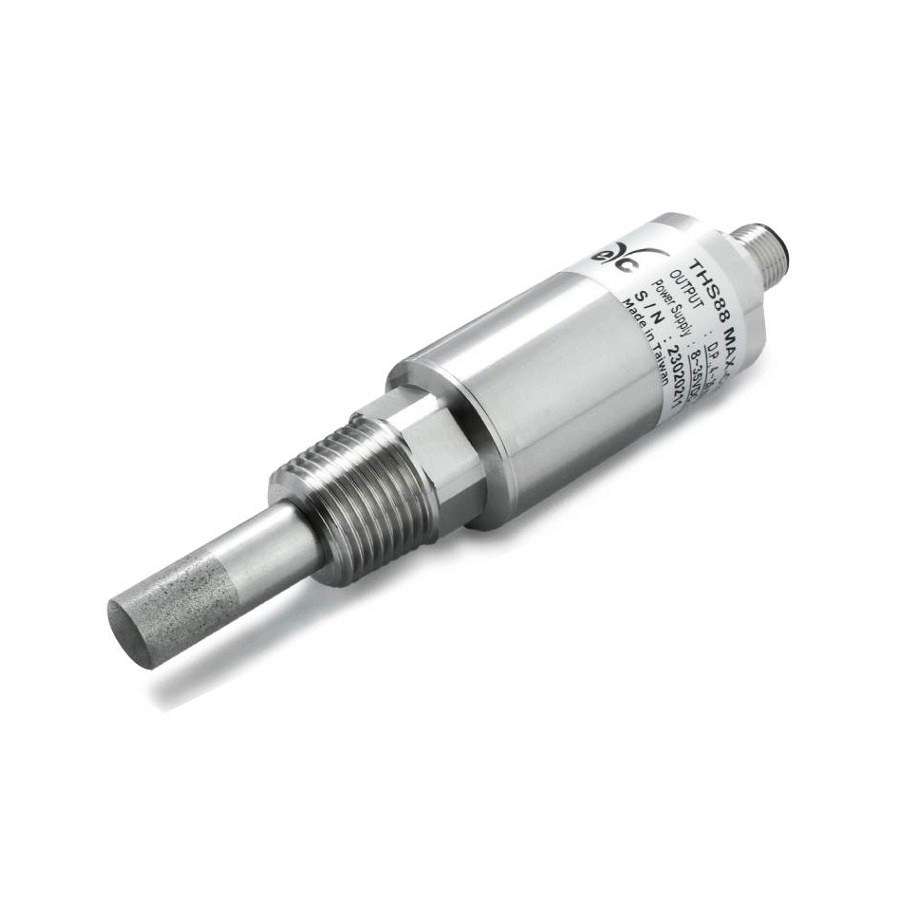

THS-88 Датчик точки росы

Датчик точки росы ТHS-88 имеет высокоточный емкостной сенсор влажности и термосопротивление Pt100.
THS-88 имеет малые размеры, что позволяет применять прибор в составе осушителей, морозильных установок, компрессоров или на линиях.
Возможно использовать для контроля точки росы сжатого воздуха или азота.
Опционально датчик точки росы комплектуется дисплеем модели SD05.

Особенности датчика точки росы THS-88:
  • Диапазон измерения точки росы от -100 до +60 °С;
  • Использование при давлении до 16 бар;
  • Цифровой интерфейс RS-485 (протокол Modbus RTU), аналоговый выход 4..20 мА;
  • Дополнительно может измерять - абсолютную влажность, точку замерзания;
  • Опционально поставляется со съемным дисплеем модели SD05.

Датчик точки росы TH88 может поставляться в комплекте с коммуникационным блоком "КУРЬЕР-78" для сохранения и передачи данных в сеть предприятия.

Цена по запросу

Технические характеристики

Сенсор или Принцип измерения

Высокоточный емкостной, Pt100

Диапазон измерения

-100..+20 °С, -20..+20 °С, -40..+20 °С

Точность

± 2 °С т.р. (± 0,02% от ВПИ/°С)

Выходной сигнал

1 RS-485 и 1 аналоговый: 0/4..20 мА, 0..1/5/10 В

Присоединение

1/2" PT (R 1/2), 5/8" UNF, G1/2

Тип среды

Воздух

Температура измеряемой среды

-70..+80 °С

Температура окружающей среды

-40..+80 °С

Степень пылевлагозащиты

IP65

Датчик точки росы TH88 представляет собой идеальное решение для большинства применений при измерении качества сжатого воздуха или инертных газов. Датчик имеет высокоточный сенсор и при этом невысокую стоимость, сравнимую с оборудованием российского производства. Качество сборки, долговременная стабильность измерений точки росы даже очень сухого воздуха остаётся на высоком уровне.

Встроенная в электронику микропрограмма проводит автоматическую калибровку сенсора и настройку линейности выходного сигнала. В датчике имеется преобразователь в настраиваемый аналоговый выходной сигнал — 0/4..20 мА, 0..1/5/10 В, 1..5 В, 2..10 В. Также присутствует цифровой интерфейс RS485 (протокол Modbus RTU), позволяющий подключать датчик точки росы TH88 к компьютеру для настройки и конфигурации с помощью бесплатного программного обеспечения.

Области применения датчика точки росы THS88:

  • Осушители различных моделей с ТТР до -80 °C;
  • Технологические линии сжатого воздуха;
  • Контроль качества воздуха перед ответственными техпроцессами.

Монтаж датчика точки росы THS88 производится либо непосредственно в трубопровод через приварной ниппель (бобышку), шаровый кран или специальный монтажный блок (измерительная ячейка). При заказе необходимо выбрать нужный тип резьбового присоединения — G1/2″, 1/2″PT или 5/8″UNF. Последний тип присоединения особенно актуален, если необходимо заменить штатный датчик точки росы в осушителях Atlas Copco и других, в которых установлены американские сенсоры с конической резьбой.

Монтажный блок к датчику THS88 представляет собой металлический цилиндр с отверстием для датчика в верхней части и 2-мя отверстиями для подключения к пневмолинии. Но мы поставляем также законченную измерительную ячейку, включающую в себя фильтры и клапаны для точного регулирования объёма поступающего к датчику точки росы сжатого воздуха. Измерительная ячейка представляет собой следующую конструкцию:

Измерительная ячейка к датчику точки росы THS88

Вы можете легко настроить нужный расход воздуха через сенсор, а также удалить его для обслуживания, калибровки или замены в случае необходимости.

Мы предлагаем не только измерительные приборы, но и подготовку проектных решений и систем на их основе. Для приобретения датчика точки росы или уточнения вопросов просим обращаться по контактным данных, указанным на сайте. Вы всегда можете найти актуальные данные в разделе Контакты. У нас большой опыт работы с датчиками точки росы различных производителей и мы прекрасно знаем этот рынок и нашу позицию в нём.
