Гидролокатор бокового обзора подводный JW FISHERS SSS600K

JW FISHERS SSS600K – это надежный и функциональный гидролокатор бокового обзора, идеально подходящий для подводных работ на малых глубинах с выводом цветного изображения на экран в реальном времени. Он сочетает в себе высокое разрешение, простоту управления, широкие возможности сохранения и анализа данных, а также гибкие опции настройки под любые задачи.

Вам необходимо оснащение для подводной диагностики? Наши специалисты ответят на все вопросы и подготовят коммерческое предложение.

Описание подводного гидролокатора бокового обзора

Гидролокаторы бокового обзора посылает акустический луч, который «прочесывает» дно, отражается от любого объекта, лежащего на дне, и возвращается к буксируемому аппарату («рыбе»). Полученный сигнал передается по буксирному кабелю на надводный дисплей. Отображаемое изображение представляет собой детализированную двухмерную картину дна океана, озера или реки, а также всех подводных объектов, находящихся на нем.

JW Fishers SSS-600K работает на частоте 600 кГц — это высокочастотный диапазон, который обеспечивает vysokую детализацию изображения, позволяя различать мелкие объекты на дне. Сонар охватывает полосу шириной до 150 метров — по 75 метров с левого и правого бортов соответственно. Система позволяет вести съемку на глубинах до 150 метров, что делает ее идеальной для работ в прибрежных водах, озерах и реках.

Наилучшее разрешение достигается при сканировании в диапазоне от 10 до 75 метров. На дальности пяти метров изображения получаются приемлемыми, однако им не хватает четкости. Доступные диапазоны сканирования на каждый борт составляют 5, 10, 25, 50 и 75 метров.

Подводный гидролокатор бокового обзора JW Fishers поставляется с:

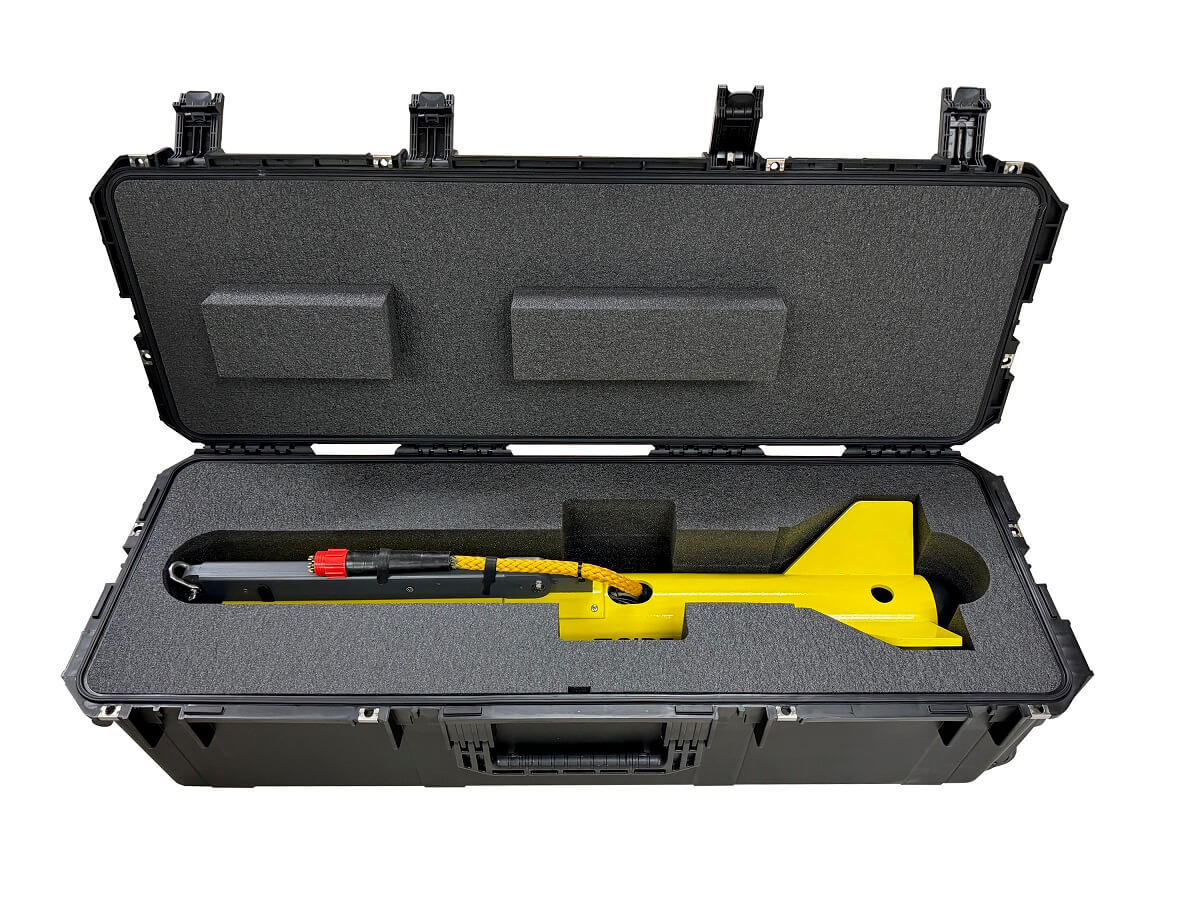

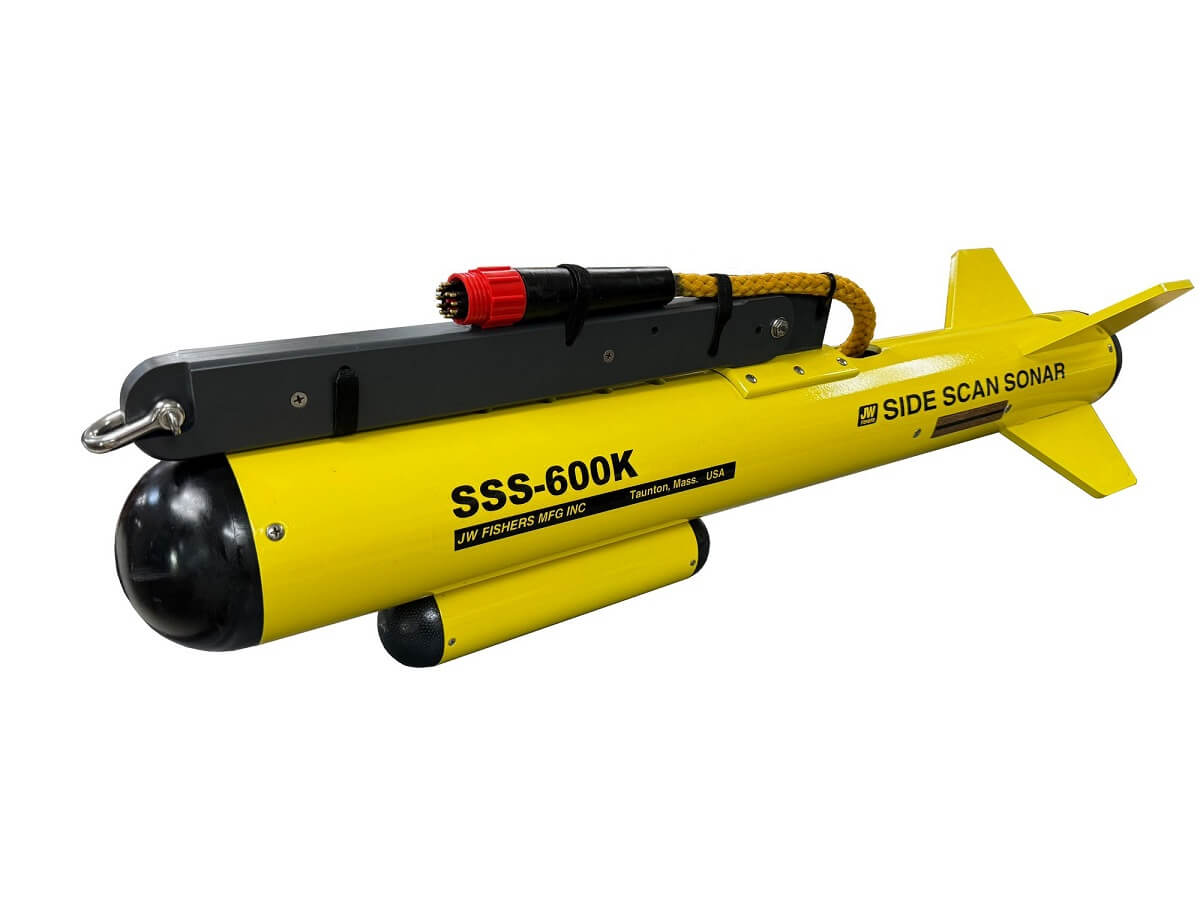

1. буксируемым устройством, рассчитанным на глубину до 150 м;
2. кабелем длиной 45 м, армированным кевларом;
3. ноутбуком;
4. GPS-модулем;
5. программным обеспечением SONAR VIEW.

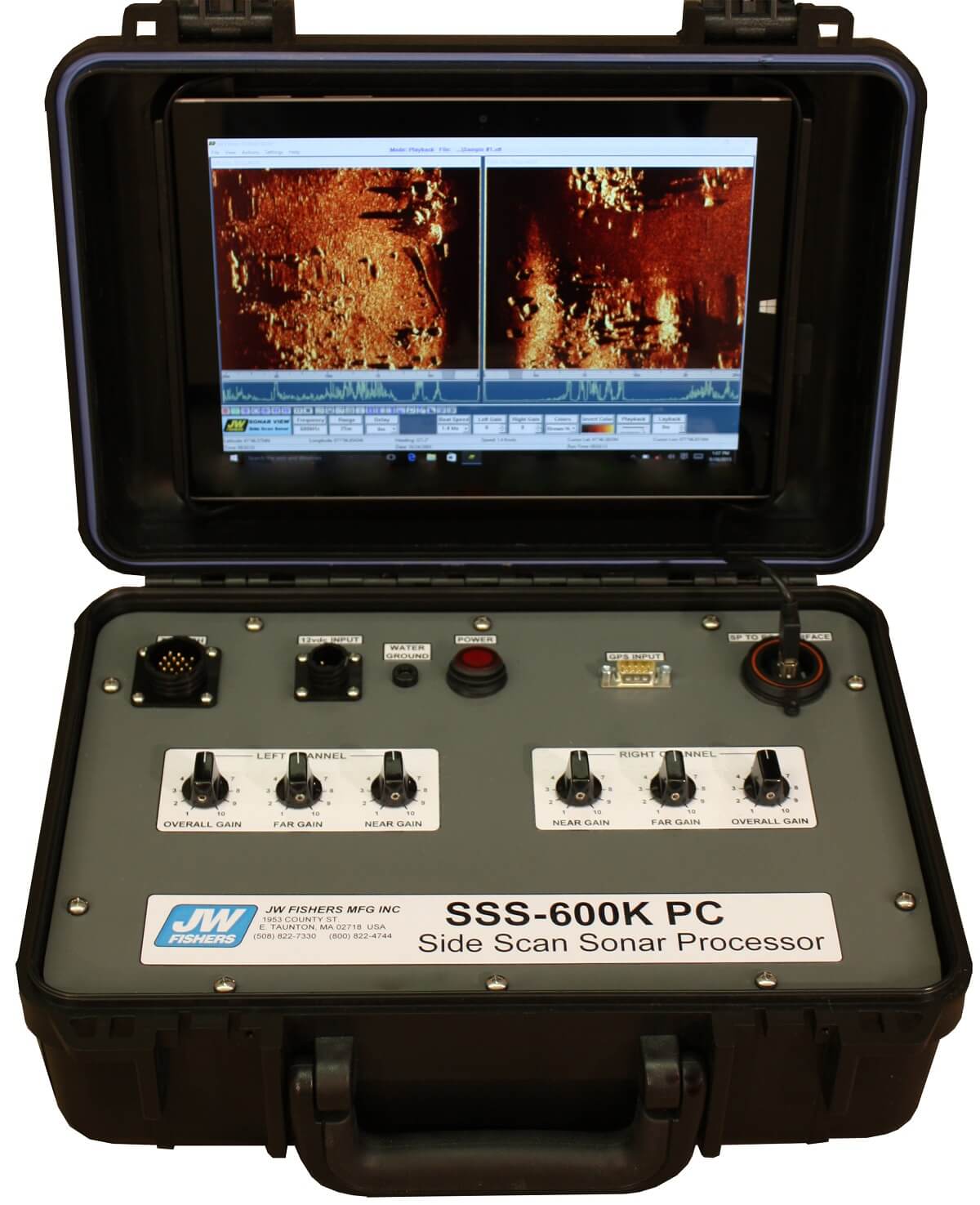

В базовой версии уже есть свой компьютер. При необходимости вместо него (или вместе с ним) можно установить планшет — он крепится прямо на откидной крышке блока управления. Компьютер показывает цветную эхограмму дна в режиме реального времени. Весь экран разделен на две части — левая половина отвечает за левый борт, правая — за правый.

Система снабжена предустановленным программным обеспечением SONAR VIEW. По умолчанию программа включает следующие инструменты:

• измерение размеров цели;
• высота цели над грунтом;
• автоматическое отслеживание дна;
• возможность добавления к данным произвольных пояснений;
• настройка цветовой схемы, усиления, диапазонов дальности и других параметров.

Файлы эхолокации можно хранить на жестком диске или на внешнем накопителе. Если к компьютеру подсоединен GPS, то координаты судна сохраняются вместе с записями сканирования. Кроме того, при наведении курсора на любой объект на экране программа показывает его координаты.

Данные сканирования можно сохранять для дальнейшего просмотра и обработки. Отдельные фрагменты записей и скриншоты легко копируются для пересылки по электронной почте.

Дополнительные опции

Опционально для гидролокатора бокового обзора можно приобрести:

• дополнительные кабели различных длин;
• катушку для кабеля до 150 м;
• катушку для кабеля до 300 м;
• дополнительные преобразователи;
• десятидюймовый планшет на базе Windows, устанавливаемый в блок управления;
• четырнадцатидюймовый ноутбук с защитой от брызг;
• программу для отображения зоны покрытия ГБО на карте;
• глубоководное подводное крыло.

Также в качестве опции доступна функция построения карты покрытия, которая отображает:

• траекторию судна над районом поиска;
• ширину полосы, охваченной сканированием;
• координатную сетку (широта и долгота).

Это позволяет следить за тем, чтобы вся интересующая территория была обследована сонаром. Карта может быть выведена в отдельном окне на главном экране (параллельно с данными гидролокатора бокового обзора) или на отдельном мониторе. Масштаб карты можно менять. Экспорт в формат KML обеспечивает совместимость с другими картографическими сервисами.
