LI-850 газоанализатор CO2 и H2O

Газоанализатор CO2 и H2O модели LI-850 представляет собой стационарный инфракрасный измерительный модуль, сконструированный для непрерывного определения объёмной доли углекислого газа и концентрации водяного пара в воздушных средах. Оборудование относится к классу недисперсионных спектрометров: в основе детекции лежит поглощение инфракрасного излучения молекулами анализируемых компонентов. Аппарат находит применение в экологическом мониторинге, агротехнических исследованиях, при оценке газообмена растительных объектов и почвенных покровов, а также в системах вентиляции и климатического контроля производственных и жилых пространств. Прибор выпускается американским производителем LI-COR, чья продукция известна стабильностью калибровочных характеристик и длительным сроком службы.

Информацию о стоимости и доступности на складе можно получить, направив запрос через онлайн-форму на портале.

Конструктивное исполнение газоанализатора CO2 и H2O

Измерительный тракт основан на недисперсионной инфракрасной спектроскопии. Внутри оптической скамьи газоанализатора располагается источник излучения, фильтры и фотодетектор, настроенные на длины волн, соответствующие полосам поглощения CO2 и H2O. Термостатирование всего оптического блока обеспечивает неизменность чувствительности независимо от колебаний температуры в помещении или на улице. Встроенные термисторы и тензометрические датчики фиксируют текущие значения температуры и атмосферного давления, внося поправки в расчёт конечных величин. Такой подход сводит к минимуму инструментальную составляющую погрешности и делает результаты сопоставимыми между разными сериями замеров.

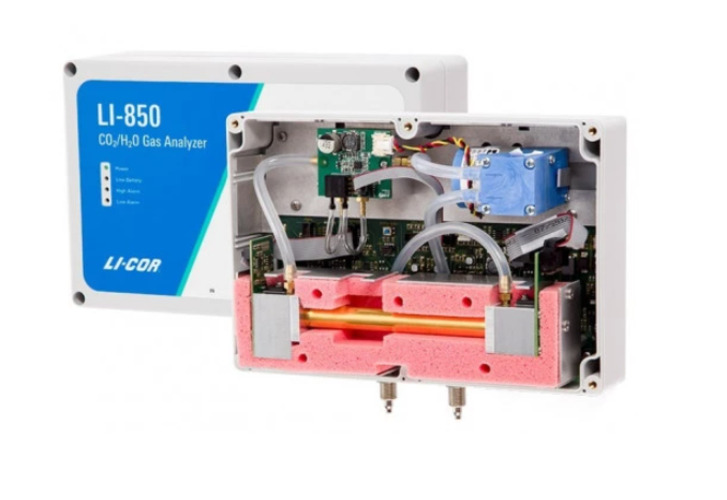

Объём внутренней оптической ячейки составляет 14,5 мл, а максимальный расход прокачиваемой смеси достигает 1 л/мин. Газовый поток контактирует с измерительной камерой, где происходит ослабление ИК-луча пропорционально концентрации поглощающих молекул. Далее электронная плата преобразует аналоговый сигнал в цифровой код с 16-битным разрешением. Поскольку в LI-850 установлен недисперсионный сенсор, отсутствуют подвижные интерферометрические элементы, что положительно сказывается на надёжности и устойчивости к внешним вибрациям. Пенная прокладка, окружающая оптическую скамью, дополнительно амортизирует механические толчки и создаёт стабильный тепловой контур.

Измеряемые компоненты и диапазоны

Газоанализатор CO2 и H2O способен работать в двухканальном режиме, выдавая синхронные значения для обоих газов. По углекислоте охватывается интервал от 0 до 20 000 ppm – этого достаточно для контроля атмосферного воздуха, тепличных сред, выдыхаемых смесей и промышленных выбросов. Погрешность определения углерода составляет ±1,5% от измеряемой величины, что соответствует требованиям большинства отраслевых методик. Дополнительная коррекция по парам воды снижает перекрёстное влияние влажности, благодаря чему точность остаётся стабильной даже при высокой насыщенности воздуха влагой.

Канал водяного пара перекрывает диапазон 0-60 ммоль/моль. Такая шкала охватывает как сухие газовые потоки, так и воздух с относительной влажностью, близкой к точке росы. Погрешность по водяному пару – не хуже 1,5 % от показаний, что сопоставимо с параметрами многих специализированных гигрометров. Шум канала водяного пара на уровне 10 ммоль/моль составляет менее 0,01 ммоль/моль (RMS), что обеспечивает высокую разрешающую способность при оценке транспирации растений или процессов сушки материалов. Чувствительность канала CO2 в газоанализаторе к присутствию H2O не превышает 0,1 ppm на 1 ммоль/моль.

Скорость опроса достигает 2 Гц, иными словами, каждые 0,5 секунды формируется новый массив данных по обоим компонентам. Подобная частота позволяет отслеживать быстропротекающие процессы: кратковременные выбросы углекислоты при дыхании, импульсные испарения влаги или переходные режимы в системах вентиляции. Время отклика в газоанализаторе для CO2 составляет менее 3,5 секунд при ступенчатом изменении концентрации от 0 до 375 ppm, для H2O аналогичный показатель фиксируется на уровне 3,5 секунд при скачке от 0 до 21 ммоль/моль. Эти значения делают устройство пригодным не только для стационарного мониторинга, но и для динамических испытаний, где важна реакция на резкие смены состава среды.

Для минимизации задержек в газовом тракте внутренний объём камеры сделан минимальным, а конструкция входных и выходных портов обеспечивает ламинарный поток без застойных зон. При использовании опционального встроенного насоса прокачка осуществляется с постоянной скоростью, что исключает флуктуации расхода и повышает воспроизводимость.

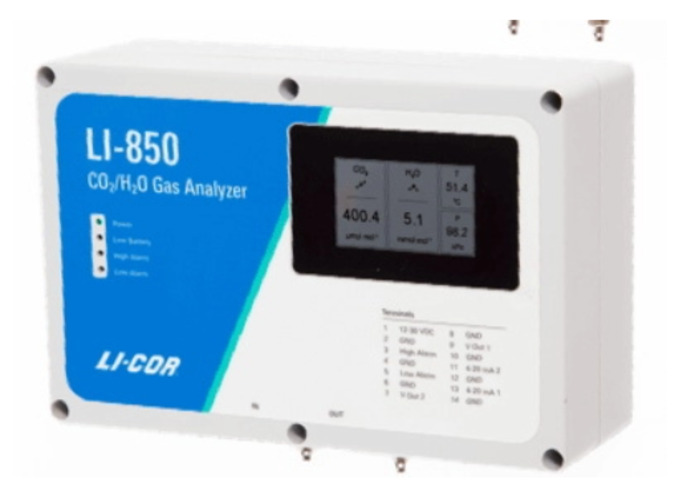

LI-850 поставляется в нескольких вариантах исполнения, различающихся наличием дополнительных узлов. Базовая версия представляет собой измерительный блок с разъёмами для подключения внешних устройств. По заказу устанавливается встроенный жидкокристаллический монитор диагональю 6,7 см с разрешением 400 х 200 пикселей, на котором в реальном масштабе времени выводятся концентрации, температура оптического блока и давление. Монитор потребляет менее 200 мкВт, что практически не влияет на общее энергопотребление. Второй опцией служит интегрированный мембранный насос, обеспечивающий принудительную подачу пробы.

Коммуникационные возможности охватывают широкий спектр протоколов. Прибор оснащён двумя аналоговыми выходами напряжения и двумя токовыми выходами 4-20 мА, что делает его совместимым с большинством промышленных контроллеров и регистраторов. Цифровой обмен данными ведётся через последовательный порт RS-232 и USB-интерфейс, причём все конфигурации поддерживают XML-протокол для унификации структуры передаваемых сообщений. На корпусе присутствуют сигнальные линии TTL и Open Collector – они позволяют организовать световую или звуковую индикацию при выходе измеряемых величин за установленные пороговые значения, а также управлять внешними реле, клапанами или предупредительными системами.

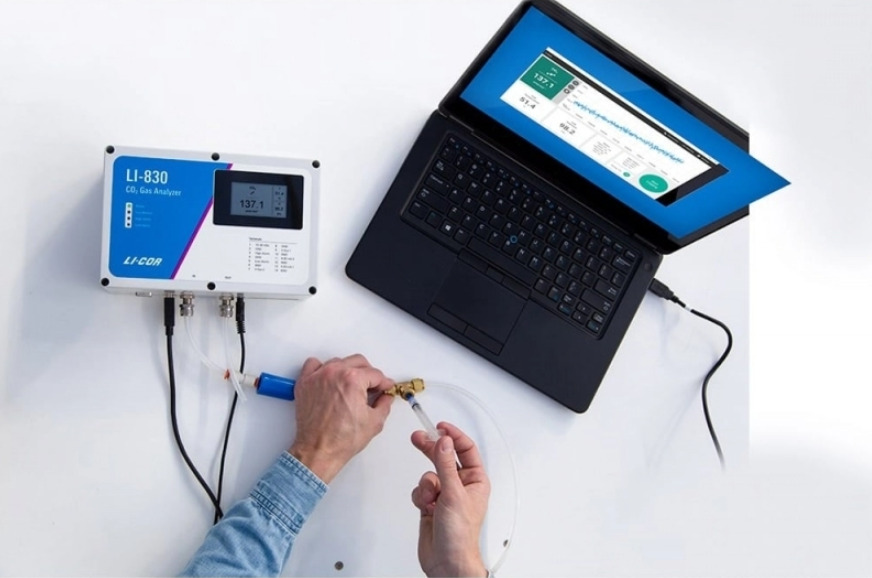

Программное обеспечение, идущее в комплекте, адаптировано под ОС Windows и Mac. Интерфейс софта позволяет вести графическое отображение текущих трендов, сохранять архивы с заданной дискретностью, задавать пределы тревог и экспортировать данные в табличные форматы. Через ПК также выполняется настройка параметров цифровой фильтрации, что даёт возможность подавлять высокочастотные шумы без потери информативности. ПО не требует лицензионных ключей и устанавливается на неограниченное число компьютеров, что удобно при коллективной работе нескольких исследователей.

Фактором долговечности служит малое энергопотребление: в рабочем состоянии аппарат потребляет около 3,6 Вт, что снижает тепловыделение и продлевает срок службы электронных компонентов. Отсутствие механических движущихся частей в оптическом тракте исключает износ трущихся пар, а герметичный корпус предотвращает проникновение агрессивных газов внутрь электронного блока. В совокупности эти конструктивные решения формируют ресурс, измеряемый годами непрерывной эксплуатации.

Области применения газоанализатора CO2 и H2O

Многоканальный газоанализатор CO2 и H2O востребован в исследовательских лабораториях, занимающихся физиологией растений. С его помощью оценивают скорость фотосинтеза по поглощению углекислоты и транспирационный поток по выделению влаги листьями. В почвоведении газоанализатор применяется для измерения дыхания грунтов – выделение CO2 служит индикатором микробиологической активности, а одновременная регистрация H2O позволяет учитывать влажность субстрата. В тепличных хозяйствах прибор контролирует атмосферу в зоне обитания культур, подавая сигнал на системы подачи углекислоты при снижении концентрации ниже оптимума.

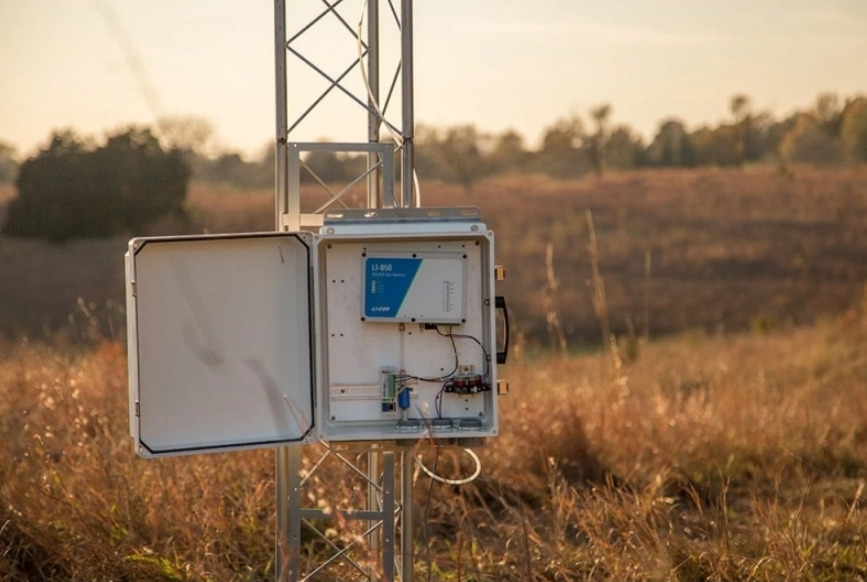

Мониторинг городского воздуха – ещё одна значимая ниша. Стационарные пункты наблюдения оснащаются LI-850 для непрерывного замера фоновых концентраций углерода, что помогает оценивать вклад автотранспорта и промышленных объектов в парниковый баланс. Внутри помещений анализатор применяют для проверки эффективности приточной вентиляции в офисах, школах и медицинских учреждениях – повышенное содержание углекислоты служит маркером недостаточного воздухообмена и ухудшения самочувствия людей. В производственных цехах контроль водяного пара важен для поддержания технологических режимов сушки, кондиционирования и хранения сырья.

Вулканологические исследования используют газоанализатор для дистанционного анализа состава вулканических газов, где отношение CO2/H2O даёт информацию о глубине магматического очага. В системах биоремедиации и компостирования аппарат отслеживает газовыделение, позволяя оптимизировать аэрацию и ускорить разложение органики. Также прибор находит применение при тестировании мембран, сорбентов и фильтрующих материалов – динамика изменения газового состава на выходе из тестовой ячейки характеризует эффективность очистки.

Коммерческие условия поставки газоанализатора CO2 и H2O

Актуальная цена на газоанализатор CO2 и H2O LI-850 определяется выбранной конфигурацией – базовый блок без насоса и дисплея, либо версия с насосом, с дисплеем, или с обоими опциями одновременно. В наличии на складе поддерживаются наиболее ходовые модификации, однако для уточнения комплектации и сроков поставки по России рекомендуется обращаться к специалистам. Отгрузки осуществляются со склада в Санкт-Петербурге, а также под заказ. Базовое исполнение включает сам измерительный узел, комплект соединительных проводов, USB-переходник, инсталляционный диск с программным обеспечением и краткое печатное руководство. По запросу в комплектацию добавляются встроенный насос и дисплей.

Поставки по СНГ выполняются до терминала покупателя или непосредственно на площадку заказчика – выбор способа влияет на итоговую калькуляцию транспортных расходов. Для государств Таможенного союза (ЕАЭС) организуется полное таможенное оформление с предоставлением декларации соответствия и сертификатов, необходимых для ввоза средств измерений. Стоимость доставки зависит от региона, веса и заявленной страховой суммы. Ускоренная пересылка возможна при срочной потребности – срок от 3 рабочих дней при наличии на складе. В городах с развитой научной инфраструктурой – Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Саратов, Тюмень, Иркутск, Хабаровск, Владивосток – доставка организована через партнёрские логистические компании.

Каждый экземпляр комплектуется техпаспортом с указанием заводского номера и подтверждением приёмки ОТК, сертификатом о соответствии техническим регламентам Таможенного союза, а также развёрнутой спецификацией, где перечислены все установленные компоненты с их серийными идентификаторами. Руководство по эксплуатации на русском языке содержит описание органов управления, порядок подготовки к работе, алгоритмы калибровки и типовые неисправности. Для случаев, предполагающих монтаж в составе сложных систем, дополнительно выпускается инструкция по монтажу и наладке – в ней даны схемы подключения внешних цепей, рекомендации по выбору сечения проводов и настройке программных параметров под конкретный интерфейс.

На прибор предоставляется гарантийный период 24 месяца с момента отгрузки. За это время компания обязуется производить ремонт или замену вышедших из строя узлов при условии соблюдения правил эксплуатации, изложенных в мануале. При необходимости выезда на объект инженеры проводят пусконаладочные работы, поверку с помощью референсных газовых смесей и обучение персонала базовым приёмам работы.

Для заказа достаточно заполнить форму обратной связи на странице контактов, указав требуемую опционную оснастку и желаемый способ доставки. Специалист связывается в течение рабочего дня, уточняет наличие на складе и формирует коммерческое предложение с финальной стоимостью. Если выбранная конфигурация отсутствует в наличии, то запускается процесс изготовления под заказ – срок в этом случае зависит от загруженности производственных линий и составляет от 4 до 8 недель.
