LI-7810SC система измерения почвенного газообмена

Портативный измерительный комплекс LI-7810SC представляет собой интегрированное решение для количественной оценки потоков трех основных парниковых газов – диоксида углерода, водяного пара и метана – выделяющихся из почвенного покрова. Оборудование сконструировано для применения как на открытых площадках, так и в условиях стационарных лабораторий. Модульная архитектура установки допускает включение в измерительный тракт дополнительного газоанализатора LI-7820, предназначенного для детектирования закиси азота (N₂O), что расширяет перечень контролируемых веществ до четырех наименований. К системе могут подсоединяться внешние сенсорные модули – измерители освещенности и иных параметров среды; датчик влажности и температуры грунта поставляется в базовой комплектации.

По вопросам приобретения портативной системы LI-7810SC, уточнения технических деталей и согласования коммерческих условий заполните форму обратной связи в разделе контактов.

Область применения комплекта LI-7810SC

Измерительный комплект LI-7810SC ориентирован на решение широкого круга задач в области экологического мониторинга и климатических исследований. Система востребована при проведении изысканий на территориях лесных массивов, где требуется оценка углеродного баланса и эмиссии метана из заболоченных участков. В агрономической практике оборудование задействуется для анализа влияния севооборотов, обработки почвы и систем орошения на интенсивность выделения парниковых компонентов. Научные коллективы используют комплекс для построения региональных моделей газообмена, верификации спутниковых данных и долгосрочного трекинга сезонных колебаний эмиссионных потоков. В сфере природоохранного контроля установка служит инструментом для инвентаризации источников парниковых газов в зонах техногенного воздействия, на рекультивируемых землях и вблизи полигонов захоронения отходов. Лабораторные подразделения применяют LI-7810SC при проведении экспериментов по изучению дыхательной активности почвенных образцов в контролируемых климатических камерах, а также для калибровки и верификации других измерительных приборов.

Конструкция и принцип действия портативного комплекса LI-7810SC

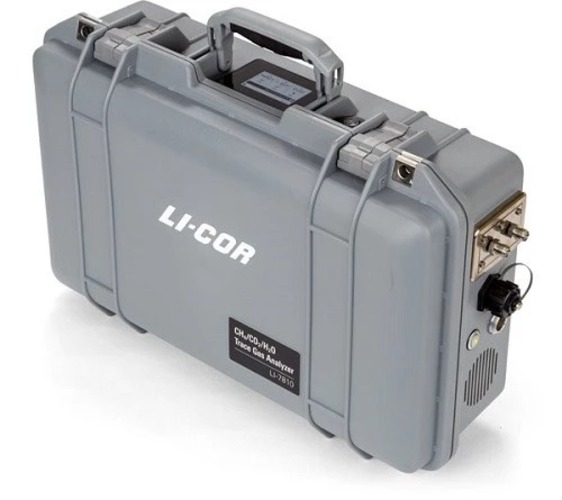

Основой системы служит лазерный газоанализатор LI-7810, построенный на технологической платформе PreciseTech, реализующей спектроскопический метод с оптической обратной связью и усилением в резонаторе (OF-CEAS). Данный подход обеспечивает высокую стабильность измерительных характеристик, сохраняющуюся в течение длительного времени без калибровочных вмешательств. Прибор заключен в ударопрочный герметичный кейс оранжевой расцветки, оснащенный рукояткой для транспортировки. Оптическая кювета объемом 6,41 см³ позволяет выполнять одно измерение за секунду с минимальным временем отклика (не более 2 секунд по метану). Анализатор снабжен встроенным аккумуляторным блоком, обеспечивающим до 8 часов непрерывной работы. Управление прибором осуществляется через веб-интерфейс, доступный по проводному соединению Ethernet или через встроенный модуль Wi-Fi. На дисплее, расположенном на верхней панели, отображаются текущие концентрации и диагностические сообщения о состоянии узлов.

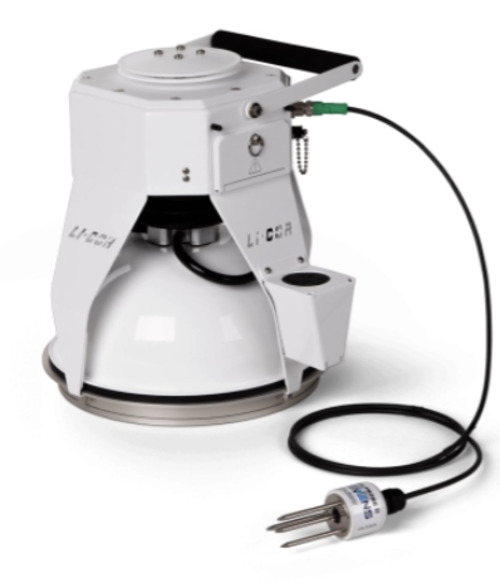

Центральным управляющим звеном мобильной конфигурации выступает интеллектуальная камера Smart Chamber. Корпус устройства изготовлен из непрозрачного белого пластика, отражающего солнечное излучение, что предотвращает перегрев внутреннего объема. Чашеобразная геометрия рабочей полости способствует эффективному перемешиванию газовой смеси, обеспечивая гомогенность состава в любой точке измерения. Встроенный аккумуляторный модуль камеры обеспечивает до 14 часов автономной работы без подзарядки; при этом камера выступает источником питания для подключенного газоанализатора LI-870 (при его использовании). Устройство оснащено GPS-приемником для привязки каждой точки замера к географическим координатам и модулем Wi-Fi для удаленного мониторинга и настройки параметров через мобильные устройства или ноутбуки.

Инженерные решения, повышающие достоверность результатов

В конструкцию камеры Smart Chamber интегрирован ряд запатентованных технических решений, направленных на минимизацию искажающих факторов. Сильфонный механизм, встроенный в газовый тракт, гасит резкие перепады давления, возникающие при работе насосного оборудования и переключении клапанов, что позволяет поддерживать стабильные термодинамические условия внутри камеры на протяжении всего измерительного цикла. Вентиляционное отверстие специальной конфигурации поддерживает динамическое равновесие между внутренним давлением и внешней атмосферой, нивелируя влияние порывов ветра на результаты вычислений. Встроенный перемешивающий узел гарантирует однородность газового состава в объеме камеры, исключая образование градиентов концентраций, которые могли бы исказить расчет потоков.

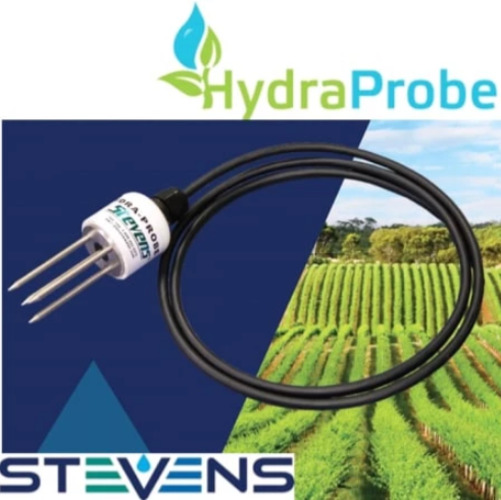

Почвенный датчик HydraProbe

В стандартную комплектацию LI-7810SC включен многофункциональный зонд, функционирующий на основе запатентованной технологии коаксиальной импедансной рефлектометрии. Данное решение обеспечивает корректную работу датчика в почвах любого гранулометрического состава и длительный срок службы без необходимости калибровочных процедур. Измерительные стержни выполнены из нержавеющей стали, устойчивой к коррозионным процессам и механическим повреждениям. Корпус электронного блока полностью герметизирован и выдерживает продолжительное погружение в воду. Соединительный кабель оснащен усиленной изоляцией из полиэтилена высокой плотности, стойкой к ультрафиолетовому излучению и истиранию. Подключение HydraProbe к камере осуществляется через интерфейс SDI-12.

Синхронная регистрация физических характеристик грунта и концентраций газов в камере позволяет корректно интерпретировать получаемые значения потоков, выявляя зависимости эмиссии парниковых компонентов от степени увлажнения, температурного режима и минерализации почвенного раствора.

Программное обеспечение SoilFluxPro для обработки и анализа данных

Все первичные измерительные данные – показания газоанализатора, сигналы почвенного датчика, параметры воздушного потока и геолокационные метки – синхронизированно сохраняются во внутренней памяти камеры, объем которой составляет 8 гигабайт. Расчет итоговых величин потоков производится в программной среде SoilFluxPro, предустановленной непосредственно на микропроцессорном модуле Smart Chamber. Алгоритмы ПО используют метод экспоненциальной экстраполяции для коррекции диффузионных искажений, что позволяет повысить достоверность финальных значений. Для визуализации и углубленного статистического анализа пользователь инсталлирует копию SoilFluxPro на персональный компьютер. Приложение предоставляет возможности группировки результатов по временным меткам, географическим координатам или экспериментальным условиям, построения графических зависимостей и экспорта данных в форматы, совместимые с геоинформационными системами (например, KML для визуализации в Google Earth). Важной особенностью ПО является способность импортировать массивы данных от газоанализаторов сторонних производителей, что облегчает интеграцию результатов, полученных на разных приборах.

Автономность и организация управления в полевых условиях

Система LI-7810SC спроектирована для продолжительной работы в условиях отсутствия стационарных источников электропитания. Камера Smart Chamber оснащена двумя литий-ионными аккумуляторными батареями суммарной емкостью 98 ватт-часов. Газоанализатор питается от собственного батарейного блока, время работы которого составляет до 8 часов. Доступ к настройкам и текущим показателям открывается через Wi-Fi с любого устройства, оснащенного браузером – ноутбука, планшета или смартфона. На экран выводятся графики изменения концентраций в реальном времени, уровень заряда батарей и диагностические уведомления о неисправностях. GPS-приемник автоматически фиксирует координаты каждой точки измерений; структура файлов данных организована таким образом, что информация не утрачивается при внезапном отключении питания.

Возможности удаленного мониторинга и интеграции в измерительные сети

Каждый газоанализатор LI-7810 оснащен встроенным веб-сервером, обеспечивающим доступ к настройкам и данным через стандартный браузер без установки специализированного ПО на управляющее устройство. Для подключения достаточно ввести IP-адрес прибора в адресную строку. Объем встроенной памяти достаточен для хранения одного месяца непрерывных записей; при необходимости большего объема предусмотрено подключение внешних накопителей через USB-порт. Беспроводной доступ через Wi-Fi позволяет проводить мониторинг с мобильных устройств в радиусе действия сети. При использовании в составе стационарных измерительных постов комплекс может быть интегрирован в общую систему сбора данных через Ethernet-кабель, что обеспечивает передачу информации в удаленные центры обработки по проводным или сотовым каналам связи. Такая архитектура делает LI-7810SC пригодным для включения в сети карбоновых полигонов и фонового экологического мониторинга.

Информация о заказе и поставках LI-7810SC

Стоимость портативной системы LI-7810SC формируется в зависимости от выбранной комплектации и наличия опциональных компонентов. Актуальную цену оборудования, сведения о присутствии на складе и условиях отгрузки можно узнать, обратившись к специалистам компании. Базовая версия комплекта отгружается со склада в полностью готовой к эксплуатации конфигурации.

Поставки LI-7810SC осуществляются по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Ростов-на-Дону, Красноярск, Владивосток, Томск, Иркутск, Хабаровск и другие города, где ведут деятельность научно-исследовательские институты, университетские центры, агрономические и природоохранные организации. Оборудование также поставляется в страны СНГ и государства, входящие в Таможенный союз ЕАЭС – Беларусь, Казахстан, Армению, Киргизию. Сроки транспортировки зависят от удаленности региона и выбранного способа перевозки; специалисты компании помогают подобрать оптимальный логистический маршрут для сокращения времени ожидания.

В комплект сопроводительной документации входят технический паспорт изделия, сертификат соответствия установленным нормам, подробная спецификация с перечнем всех компонентов и их серийных номеров, а также руководство по эксплуатации на русском языке. Инструкция по монтажу содержит детальные указания по сборке системы, подключению газовых линий и электрических интерфейсов, первичной настройке и проведению тестовых измерений. В руководстве приведены алгоритмы диагностики основных узлов, рекомендации по устранению типовых неполадок и график планового технического обслуживания. При необходимости заказчику предоставляются консультации по установке, организуются пусконаладочные работы непосредственно на объекте и дальнейшее сервисное обслуживание в рамках гарантийных обязательств. Специалисты компании оказывают помощь в адаптации системы под конкретные исследовательские задачи, включая интеграцию дополнительных сенсоров и газоанализаторов, настройку параметров сбора данных и обучение персонала работе с программным обеспечением SoilFluxPro.
