Smart Chamber камера для измерения почвенного газообмена

Портативная платформа Smart Chamber является автономным регистрирующим модулем, спроектированным для количественного определения потоков парниковых субстанций с поверхности грунта. Система выполнена в мобильном исполнении, совместимом с линейкой газоанализаторов LI-COR и приборами прочих производителей. Встроенный микроконтроллер с загруженным ПО SoilFluxPro обрабатывает сенсорные сигналы и выполняет расчеты эмиссионных потоков в режиме реального времени при связке с аналитическими устройствами. Камера комплектуется Wi-Fi интерфейсом для бескабельного доступа к информации через web-панель, GPS-приемником для геопривязки измерительных точек и внутренним хранилищем на 8 ГБ для фиксации синхронизированных массивов данных. Питание обеспечивается литий-ионной батареей суммарной емкостью 98 Вт·ч: автономность достигает 14 часов. Внешнее исполнение корпуса – светлый, с высоким альбедо, предотвращающим перегрев от солнца.

Для получения консультации по заказу Smart Chamber, уточнения рабочих параметров и обсуждения условий поставки воспользуйтесь формой обратной связи на странице контактов.

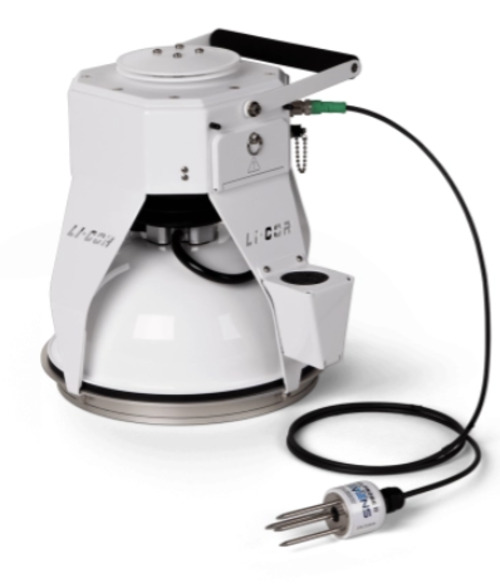

Конструкция камеры Smart Chamber

В конструкцию Smart Chamber заложены запатентованные инженерные решения, ориентированные на подавление внешних возмущений. Сильфонный узел обеспечивает плавное перекрытие и исключает ударные давления при опускании камеры. Вентиляционный канал особой геометрии автоматически выравнивает давление внутри и снаружи купола, сводя к минимуму погрешности от ветра. Форма внутренней полости – в виде перевернутой чаши – совместно со смесительным элементом гарантирует однородность состава газа в любой точке и предотвращает образование локальных концентрационных перепадов. Почвенное кольцо диаметром 20 см и купол вместимостью 4,24 л соответствуют международным стандартам для организации измерительных площадок в экологическом мониторинге.

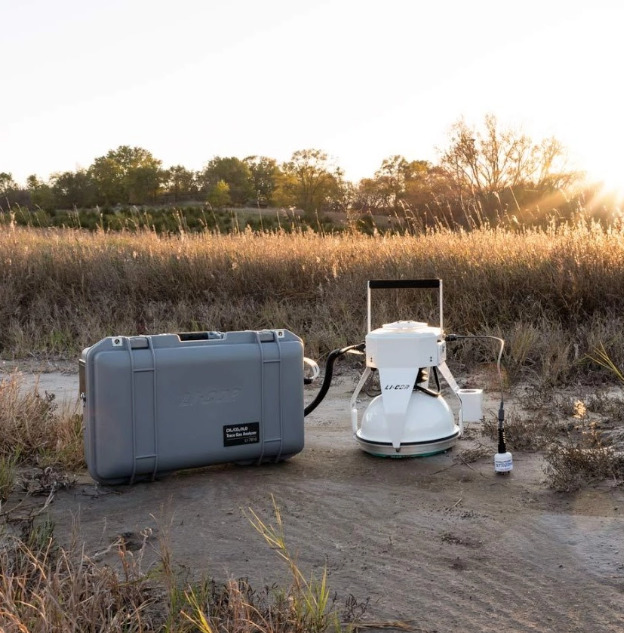

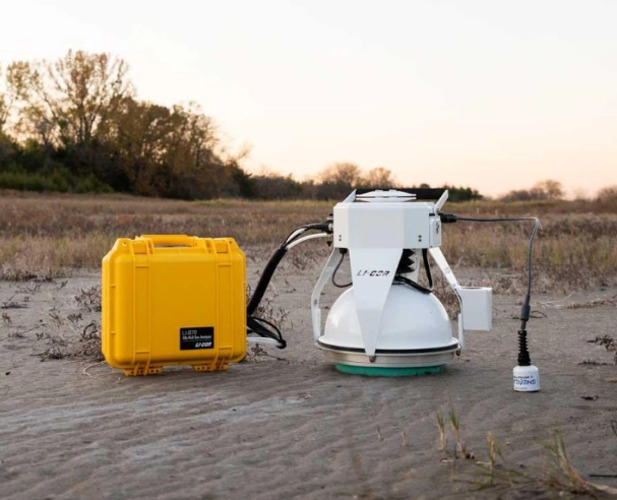

Подключение к газоаналитическому оборудованию

Камера самостоятельно создает и поддерживает поток газа, поэтому допускается использование анализаторов без интегрированного насоса. Одновременная стыковка возможна для трех приборов – фирменных или внешних. Для соединения предусмотрены герметичные порты: USB-A, USB-B, RJ-45 Ethernet и разъем питания Power Out.

Сенсорный парк

Базовый набор Smart Chamber включает почвенный зонд Stevens HydraProbe, стыкующийся через интерфейс SDI-12. Сенсор на основе коаксиальной рефлектометрии одновременно регистрирует три параметра: влажность, температуру и электропроводность грунта (отражает засоленность). Металлические иглы изготовлены из коррозионностойкой нержавеющей стали, гермоблок выдерживает длительное погружение, а кабель снабжен защитной оболочкой из сшитого полиэтилена, устойчивой к УФ-излучению. Отдельный вход для термопары типа E позволяет замерять температуру на глубине, недоступной HydraProbe. Допустимо одновременное использование обеих сенсорных групп при разносе более 30 см для избегания взаимного влияния.

Программный комплекс SoilFluxPro

Расчет итоговых потоковых значений реализован в среде SoilFluxPro, входящей в прошивку микропроцессорного модуля. Алгоритмы включают экспоненциальную экстраполяцию для коррекции диффузионных искажений. Для наглядной визуализации и углубленного статистического анализа устанавливается десктопная версия приложения (совместима с Windows и macOS). SoilFluxPro пересчитывает потоки при варьировании таких параметров, как длительность мертвой зоны или время замера, сортирует данные по координатам или временным меткам, строит графики и экспортирует файлы в форматы .csv, .txt, .kml для использования в геоинформационных системах. ПО допускает импорт данных от сторонних анализаторов, облегчая сведение информации с различных приборов.

Сферы практического применения камеры Smart Chamber

Измерительный комплекс, базирующийся на Smart Chamber, востребован в широком спектре направлений – от лесной экологии до агрономии. Система задействована для мониторинга углеродного баланса и эмиссии метана в заболоченных лесных массивах; в сельском хозяйстве – для оценки эффектов от севооборотов, обработки земли и ирригации на интенсивность выделения парниковых компонентов. Научные группы применяют комплекс для построения региональных климатических моделей, верификации спутниковых наблюдений и отслеживания сезонной динамики потоков. Природоохранные ведомства используют установку для инвентаризации источников эмиссии в зонах промышленного воздействия, на восстанавливаемых землях и вблизи полигонов отходов. Лабораторные подразделения применяют камеру в экспериментах по дыханию почвенных образцов в контролируемых климатических боксах.

Организация управления в полевой обстановке

Доступ к настройкам и показаниям открывается через браузер любого устройства, поддерживающего Wi-Fi – ноутбука, планшета или телефона. На экран выводятся графики изменения концентраций, уровень заряда аккумуляторов и диагностические сообщения. Резервный способ связи – через Ethernet или USB. Встроенный GPS записывает координаты точек с погрешностью 2,5 м CEP; структура хранения данных гарантирует сохранность при внезапном отключении. Камера оснащена двумя сменными литий-ионными батареями по 17 часов работы в стандартном режиме (20 колец в час, 2 минуты измерения на кольцо); при питании LI-870 ресурс сокращается до 10 часов на один аккумулятор. Два блока в комплекте перекрывают потребности полноценного полевого дня даже с работающим анализатором.

Состав комплекта и масса

Стандартная поставка Smart Chamber включает саму камеру (вес 4,3 кг с батареей), два аккумулятора, датчик HydraProbe, три поливинилхлоридных кольца, переходник для термопары типа E, соединительные шланги и кабели, ПО SoilFluxPro. Габаритные размеры в сложенном состоянии с установленным креплением HydraProbe: 34 х 32 х 29 см. Для перемещения между точками предусмотрены плечевые ремни. Рабочий температурный интервал – от –20 до +50 °С.

Стоимость, наличие и параметры поставки Smart Chamber

Цена Smart Chamber варьируется в зависимости от заказываемой комплектации и дополнительных опций. Приборы отгружаются со склада в полностью подготовленном к применению виде. География поставок охватывает территорию РФ: Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Ростов-на-Дону, Красноярск, Владивосток, Томск, Иркутск, Хабаровск, а также иные города, где работают исследовательские институты и университеты. Оборудование отгружается в страны СНГ и государства ЕАЭС (Беларусь, Казахстан, Армения, Киргизия). Сроки транспортировки определяются удаленностью получателя и выбранным видом перевозки.

Сопроводительная документация включает техпаспорт прибора, сертификат соответствия, спецификацию с перечислением всех составных частей и их заводских номеров, а также руководство по эксплуатации на русском языке. По запросу заказчика организуются консультации по монтажу, выполнение пусконаладочных работ на площадке и гарантийное обслуживание. Инженеры компании помогают адаптировать конфигурацию под научные задачи: стыковка дополнительных датчиков, калибровка режимов сбора, обучение исследовательского персонала работе с SoilFluxPro. Для получения актуальной цены, подтверждения наличия на складе и оформления заказа следует заполнить форму связи в соответствующем разделе сайта.
