Навигационный эхолот EchoPilot FLS Bronze

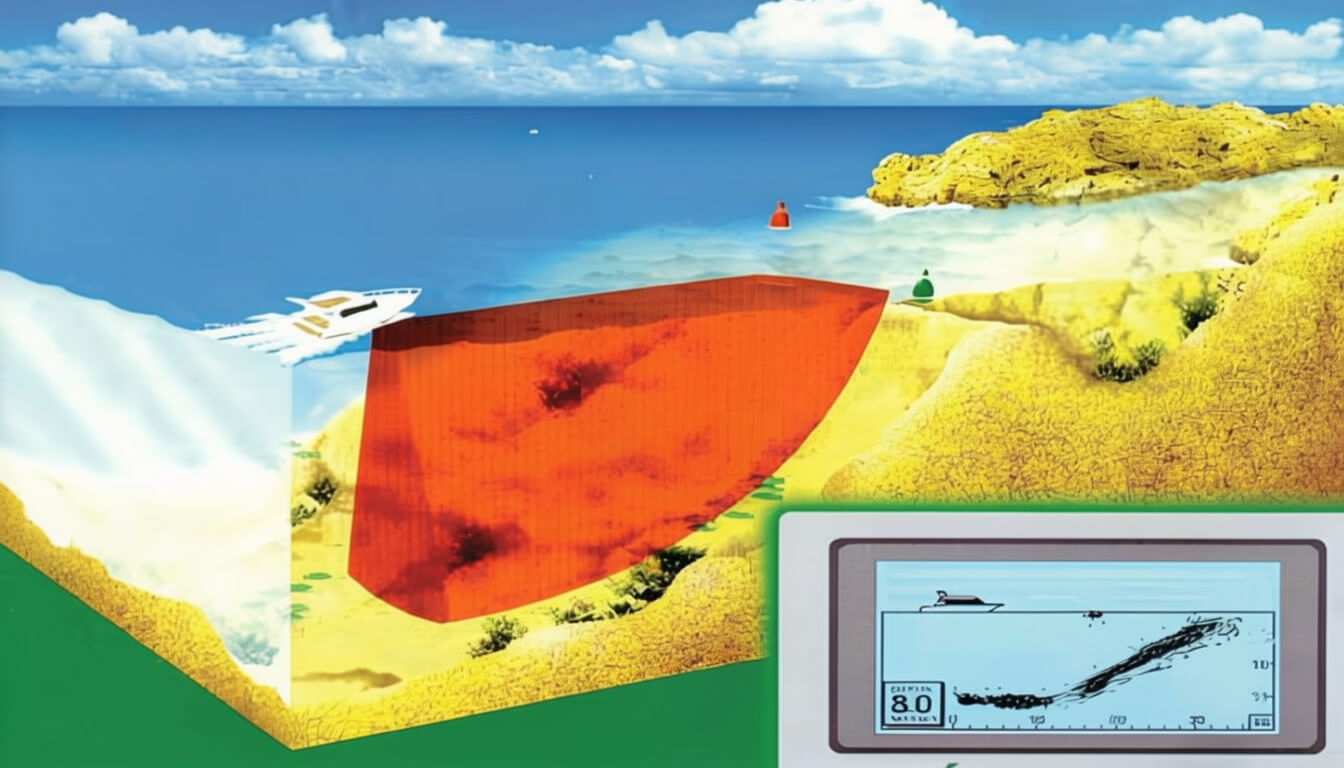

Навигационный эхолот FLS Bronze сканирует подводное пространство под углом 90° в вертикальной плоскости и 18° в горизонтальной. Этого достаточно для того, чтобы эффективно отслеживать и обходить препятствия и мели прямо по курсу.

Если вас интересуют поставки профессиональной гидроакустической техники, вы можете обратиться к нашим экспертам для консультации.

Особенности навигационного эхолота FLS Bronze

Дальность обзора

Формально у модели FLS Bronze заявлен рабочий диапазон сто метров по горизонтали и пятьдесят метров по вертикали. Однако на практике дальность обзора впередсмотрящего навигационного эхолота зависит от глубины и физических ограничений. Датчик излучает импульсы под углами от горизонтали до вертикали; отраженный сигнал возвращается только при достаточном угле падения. Предельная дальность наступает, когда угол становится слишком острым и сигнал не возвращается.

На плоском илистом дне дальность составляет 3–5 глубин, а при подъеме дна она увеличивается до 8–9 глубин. При этом твердое дно видно лучше мягкого. Вертикальные объекты (стенки, скалы, рифы) хорошо различимы на расстоянии до 100 м.

Числовое значение глубины

Числовое значение глубины вычисляется усреднением данных из левой трети эхограммы, что дает значение, близкое к реальной глубине прямо под лодкой. У EchoPilot FLS Bronze доступны фиксированные дальности: 20, 60 и 100 м, а также автоматический режим. При сбое сигнала прибор переключается на последний достоверно измеренный диапазон.

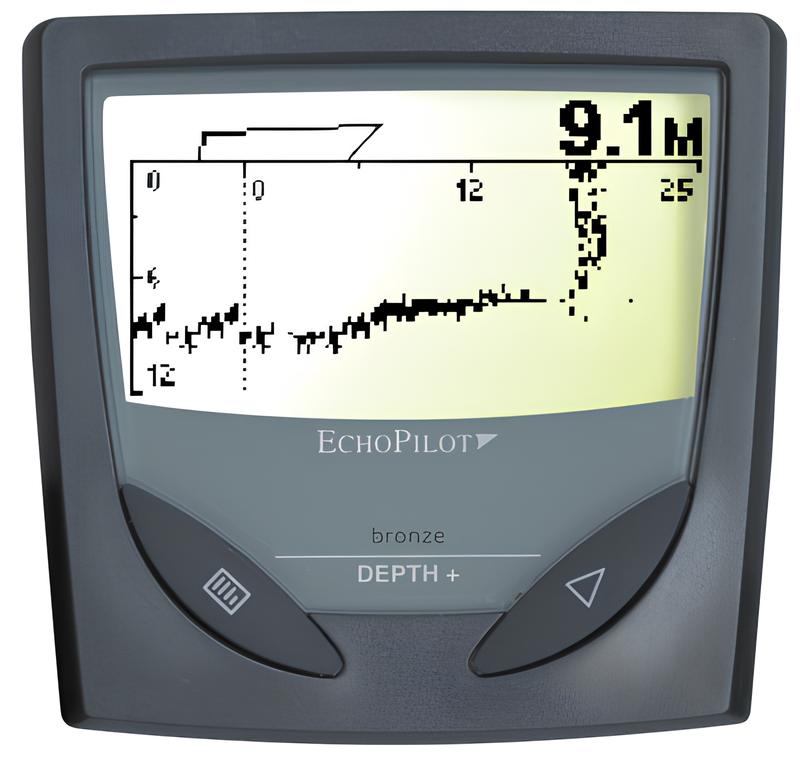

Помимо переднего обзора, на экране навигационного эхолота отображается профиль дна под судном и позади него. На стометровой дальности прибор показывает сто метров вперед и двадцать пять метров назад.

Примечание: размер отображаемой области зависит от скорости судна, так как данные накапливаются за последние двадцать секунд. Например, при пяти узлах (2,5 м/с) в левом окне виден участок дна длиной пятьдесят метров. С ростом скорости зона расширяется, но при этом падает точность.

Сигнализация малой глубины

Предупреждение о мелководье активируется при глубинах 2, 4 или 6 метров, в зависимости от выбранных настроек. При этом соответствующий участок эхограммы выделяется на экране. Как только прибор фиксирует достаточное число отражений на заданной глубине, подается предупреждающий звуковой сигнал.

Примечание: при интенсивных помехах (например, волнении или турбулентности от других судов) возможны ложные срабатывания оповестительного сигнала.

Демонстрационный режим

Этот режим предназначен для ознакомления с функциями навигационного эхолота без выхода на воду. С помощью кнопки на корпусе можно выбрать один из восьми предустановленных профилей дна. Все настройки доступны так же, как в обычном режиме, за исключением сигнализации малой глубины – она не срабатывает, хотя ее пороговое значение можно задать.

Тестовый режим

Тестовый режим предназначен для базовой диагностики прибора FLS Bronze при сбоях в работе дисплея или датчика. Он позволяет проверить напряжение питания, а также целостность соединений с источником питания и датчиком.

Навигационный эхолот FLS Bronze также имеет следующие настройки, подробнее о которых можно прочитать в руководстве пользователя (высылается по запросу):

• регулировка контрастности экрана;
• включение и выключение подсветки;
• выбор единиц измерения глубины (метры или футы);
• выбор языка меню (английский, немецкий, французский, шведский, финский или испанский).

Модель EchoPilot FLS Bronze поставляется с одним из преобразователей на выбор.

• Профессиональный датчик комплектуется латунным сквозным фитингом BSP 2 дюйма с тремя дюймами полезной резьбы. Он формирует более узкий луч, что дает прирост в дальности и детализации.
• Стандартный датчик монтируется через полипропиленовый фитинг с резьбой 1 дюйм и оптимален для большинства плоскодонных стеклопластиковых корпусов. Его уменьшенная лицевая поверхность обеспечивает чуть меньшее гидродинамическое сопротивление и снижает турбулентность обтекания. Картинка со стандартного преобразователя часто воспринимается как более цельная – словно нарисованная широкой кистью.

Примечание: производитель не рекомендует использовать на одной лодке (или даже рядом) два эхолота/гидролокатора с одинаковой частотой – они будут мешать друг другу, принимая чужие отраженные сигналы. Если на борту есть другое оборудование 200 кГц без кнопки выключения, следует установить отдельный выключатель, чтобы при использовании другого гидроакустического устройства отключать FLS Bronze.
