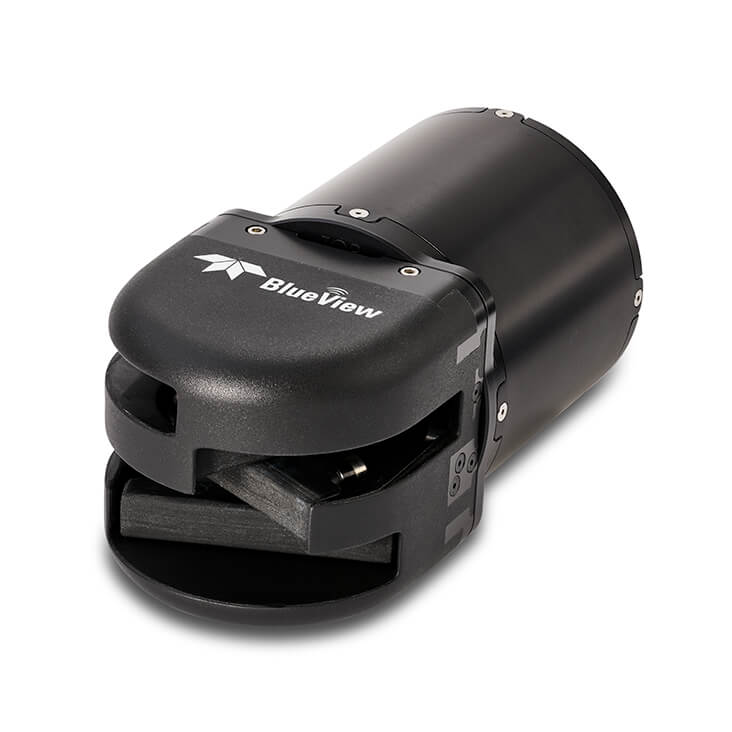

Сонар Blueview M900 Mk2 с секторным обзором

Teledyne BlueView занимает позицию мирового лидера в сфере технологий 2D-визуализации и 3D-сканирования с применением гидролокаторов. Оборудование компании устанавливается на автономные и телеуправляемые подводные дроны, надводные суда, стационарные и портативные платформы. Решения используются для выполнения ответственных задач в энергетике, гражданском строительстве, транспортной отрасли и сфере портовой безопасности.

Для получения подробной информации о приборе вы можете свяжитесь с нашими специалистами по указанным контактам или составить обращение с помощью формы обратной связи.

Сонар BlueView M900 Mk2

Сонар BlueView M900 Mk2 работает как акустическая камера, выдающая изображение в реальном времени, позволяя получать четкую картинку на полном ходу. Изображение строится в режиме «вид сверху». Интенсивность пикселей на экране напрямую коррелирует с акустической обратной связью.

• Яркие участки возникают от поверхностей, перпендикулярных лучу сонара, или от твердых материалов (например, скальная порода).
• Тусклые участки характерны для наклонных, гладких поверхностей (песок, ил) или мягких материалов.
• Темные участки (акустические тени) – это зоны полного отсутствия сигнала за препятствиями. Длина тени служит косвенным индикатором высоты объекта над дном.

Угол между лучом и поверхностью дна (или инспектируемого объекта) определяет качество и площадь покрытия. При сильном наклоне вниз «освещается» только узкая полоса дна. При скользящем касании площадь покрытия максимальна, что позволяет обнаруживать объекты на большой дистанции и заполняет полосу обзора. Регулировка угла важна при изменении глубины или рельефа дна.

Рабочая частота 900 кГц создает оптимальный баланс между дальностью и разрешением.

Возможности сонара BlueView M900 Mk2 раскрываются не только через его аппаратную часть, но и через программное обеспечение, которое служит связующим звеном между оператором, оборудованием и конечным результатом.

• Начать работу с гидролокатором позволяет фирменное приложение ProViewer. Это центр управления, созданный с акцентом на интуитивность: программа не перегружена излишними настройками, но при этом содержит весь необходимый инструментарий. Через ProViewer оператор в реальном времени видит акустическую картину, управляет записью данных, а затем может воспроизводить сохраненные файлы для детального анализа.
• Когда функциональность готового приложения становится недостаточной, а перед инженерами встают уникальные и сложные задачи, в дело вступает комплект разработчика программного обеспечения – Sonar SDK. Это продукт для тех, кому необходимо встроить управление сонаром и его данные непосредственно в собственную программную среду, созданную, как правило, на языках C или C++. С помощью SDK реализуются продвинутые алгоритмы автопилота для необитаемых аппаратов, системы автоматического удержания позиции ТНПА, использующие акустическую картину как опорный сигнал, алгоритмы захвата и сопровождения движущихся подводных целей, а также глубокая интеграция с уникальными бортовыми системами автономных подводных аппаратов (АНПА).

Помимо собственных решений, гидролокаторы BlueView вписываются в более широкую экосистему гидрографического оборудования. Производитель позаботился о наличии драйверов для всех основных пакетов сбора и обработки гидрографических данных, таких как Teledyne PDS, HYPACK и другие. Это означает, что M900 Mk2 может быть легко добавлен в качестве источника данных в уже существующий измерительный комплекс, работая бок о бок с многолучевыми эхолотами, инерциальными навигационными системами и камерами.

Где применяется сонар BlueView M900 Mk2?

Благодаря своим характеристикам модель BlueView M900 Mk2 особенно востребована там, где важно сочетание хорошей детализации и относительно большой дальности действия. Вот основные области его применения:

Поиск, обнаружение и идентификация

• Частота 900 кГц позволяет достаточно эффективно искать и идентифицировать под водой затонувшие объекты и оборудование.
• Модель M900 Mk2 отлично подходит для обнаружения препятствий и ориентирования под водой, обеспечивая высокое разрешение на значительном расстоянии. Это особенно актуально для телеуправляемых необитаемых подводных аппаратов (ТНПА и АНПА).
• Портативные системы с такими гидролокаторами могут применяться для обнаружения взрывоопасных предметов или других опасных объектов в портах и на якорных стоянках.

Инспекция и мониторинг

• Сонар применяют для детального обследования подводной части корпусов судов, опор мостов, причальных стенок, трубопроводов и других гидротехнических сооружений с целью выявления повреждений, коррозии или посторонних предметов.
• Модель BlueView M900 Mk2 используется для наблюдения за действиями водолазов или работой оборудования, а также для контроля правильности установки инструментов и конструкций на дне.

Рыбный промысел

• В профессиональной рыбопромысловой разведке частота 900 кГц позволяет выявлять даже небольшие косяки или отдельные скопления рыбы.

Как купить сонар BlueView M900 Mk2?

Чтобы купить сонар BlueView M900 Mk2 от Teledyne, просто отправьте запрос на нашу корпоративную почту info@datchiki.com. Все обращения рассматриваются в порядке очереди, и мы стараемся ответить вам не позднее следующего рабочего дня. Если же консультация требуется здесь и сейчас, звоните по телефону +7 (812) 45-40-666 – в будни с 9:00 до 18:00 наши инженеры на связи и готовы помочь с выбором.

Помимо поставок, мы также берем на себя организацию поверок и калибровок оборудования, зарегистрированного в Госреестре СИ. Мы работаем исключительно с аккредитованными лабораториями, что гарантирует официальный статус всех процедур.

Доставка заказов осуществляется в любые регионы России, а также в Казахстан, Беларусь, Армению и Киргизию. Если интересующая вас модель есть на петербургском складе, отгрузка пройдет в день оплаты. Если прибор поставляется под заказ, точные сроки мы согласуем с вами заранее. Для закупок в рамках тендеров мы открыты к обсуждению удобных условий, в том числе возможности постоплаты.
