VALEPORT miniSVS датчик скорости звука в воде

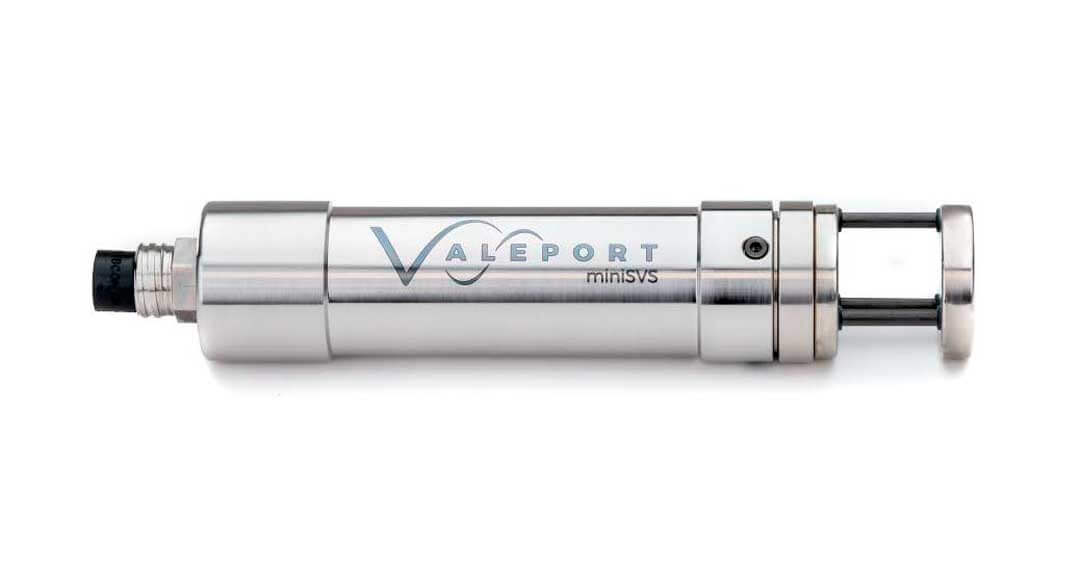

Описание датчика скорости звука в воде Valeport miniSVS

Valeport miniSVS представляет собой высокоточный интеллектуальный датчик, предназначенный для измерения скорости распространения звука в морской и пресной воде.

В отличие от традиционных CTD-зондов, которые рассчитывают скорость звука косвенно на основе измерений температуры, солёности и давления, miniSVS использует прямое измерение.

Вес датчика в воздухе составляет около 1 кг, что обеспечивает удобство транспортировки и монтажа. Корпус может быть изготовлен из двух материалов: титанового сплава для работы на глубинах до 6000 метров или ацеталя (пластика). Такая гибкость позволяет выбрать оптимальную конфигурацию под конкретные условия эксплуатации — от мелководных прибрежных съёмок до глубоководных океанографических исследований.

В данной модели применяется технология цифрового измерения времени пролёта (англ. «Time of Flight»). Принцип работы основан на излучении одиночного акустического импульса частотой 2,5 МГц, который проходит известное расстояние между излучателем и отражателем. Время, за которое импульс преодолевает этот путь, фиксируется с высокой точностью, и на его основе микропроцессор вычисляет скорость звука. Прямое измерение исключает накопление ошибок, связанных с неточностью датчиков проводимости или погрешностями уравнений, и обеспечивает более высокую точность.

Особенности изделия

Одной из особенностей miniSVS является возможность выбора длины измерительной базы: 100 мм, 50 мм или 25 мм. Чем короче база, тем компактнее датчик и тем меньше его влияние на поток воды. Однако более длинная база обеспечивает несколько более высокую точность. Пользователь может выбрать оптимальный баланс между компактностью и точностью в зависимости от конкретной задачи: например, 25-мм версия идеальна для установки на малые ТНПА, а 100-мм подойдет для наиболее требовательных гидрографических съёмок.

Прибор обеспечивает разрешение измерения скорости звука в 0,001 м/с. Что касается абсолютной точности, здесь показатели зависят от выбранной длины измерительной базы: для стандартной 100-мм базы суммарная максимальная теоретическая погрешность составляет всего ±0,017 м/с; для 50-мм — ±0,019 м/с; для самой компактной 25-мм — ±0,020 м/с. Уровень случайного шума от точки к точке не превышает ±0,002 м/с.

Технология цифровой обработки сигнала, применяемая в miniSVS, практически полностью устраняет шумы и обеспечивает мгновенную реакцию на изменения измеряемой среды. Цифровой метод измерения полностью линеен, что гарантирует предсказуемое и стабильное поведение прибора в любых условиях.

miniSVS также может быть оснащён дополнительными датчиками — либо давления, либо температуры (но не обоими одновременно).

Датчик давления, выполненный по тензометрической технологии, доступен в диапазонах от 5 до 600 бар и обеспечивает разрешение 0,001% диапазона при точности ±0,05%. Температурный датчик (платиновый термометр сопротивления) работает в диапазоне от -5 до +35 °C с разрешением 0,001 °C и точностью ±0,01 °C. Эти опции позволяют лучше адаптировать прибор под конкретные исследовательские задачи.

SVP предлагает своему пользователю возможность выбрать частоту дискретизации — от одиночного измерения до 60 Гц. Высокая частота дискретизации особенно важна при профилировании с быстрым спуском или при измерениях в динамичных средах, где скорость звука может быстро меняться.

Датчик оснащён двумя последовательными интерфейсами: RS232 и RS485. RS232 подходит для подключения к компьютеру или регистратору данных на расстоянии до 200 метров. RS485, в свою очередь, позволяет организовывать линии связи длиной до 1000 метров и объединять несколько устройств на одном кабеле. Скорость передачи данных настраивается в диапазоне от 2400 до 115200 бит/с. Доступен выбор форматов вывода данных, что обеспечивает совместимость с самыми разными системами сбора информации.

Производитель прибора — компания Valeport также рассматривает заказы на OEM- и индивидуальные модификации прибора. Это позволяет интегрировать miniSVS в свои системы, адаптируя его под специфические механические и электрические требования.

Области применения

Благодаря сочетанию точности, компактности, гибкости конфигураций и надёжности, miniSVS находит применение в различных профессиональных сферах.

Гидрографические съёмки и картирование дна

При проведении батиметрических съёмок с использованием многолучевых эхолотов точность измерения скорости звука в толще воды является критическим фактором, влияющим на качество конечной карты дна. Valeport miniSVS позволяет корректировать работу гидрографического оборудования с высокой точностью.

Океанографические исследования

Изделие также может использоваться для профилирования водной толщи в океанологических исследованиях, регистрируя скорость звука на разных глубинах. Полученные профили позволяют построить точные модели водоемов, что важно как для фундаментальной науки, так и для прикладных задач, например, подводной связи или гидролокации.

Интеграция в ТНПА

Благодаря компактным размерам в версии с 25-мм измерительной базой и малому весу, miniSVS легко интегрируется в состав оборудования ТНПА. Это позволяет подводным аппаратам самостоятельно измерять скорость звука в ходе работы.

Узнать цену на датчики скорости звука в воде Valeport miniSVS и заказать поставку оборудования

Мы поставляем датчики скорости звука в воде Valeport miniSVS в Москву, Санкт-Петербург, регионы РФ и страны Таможенного союза (Казахстан, Беларусь, Узбекистан).

Чтобы купить оборудование или запросить актуальную стоимость с учетом поверки, отправьте запрос на нашу почту или воспользуйтесь формой обратной связи.

Дополнительные услуги: Поверка, калибровка метеодатчиков, шеф-монтаж и разработка готовых систем мониторинга под ключ, возможность постоплаты по условиям тендеров.
