RIEGL Laser Measurement Systems – известный бренд лидарных систем. В данной информационной статье мы хотим коротко рассказать об оборудовании данной компании и их областях применения.
О компании RIEGL Laser Measurement Systems
Австрийская компания RIEGL Laser Measurement Systems GmbH является одним из мировых лидеров в области разработки и производства высокоточных лазерных сканирующих систем. Основанная более 45 лет назад, компания специализируется на импульсной времяпролётной лазерной технологии в нескольких длинах волн и за эти десятилетия создала репутацию эталона качества, надёжности и инноваций в сфере лидарного оборудования.
Линейка продукции RIEGL охватывает основные сегменты рынка лазерного сканирования: наземные (террестриальные) сканеры, авиационные системы, сканеры для беспилотных летательных аппаратов, мобильные системы для наземного картирования, промышленные и специализированные решения.
Наземные лазерные сканеры TLS
Наземные лазерные сканеры RIEGL серий VZ представляют собой профессиональные инструменты для высокоточного трёхмерного сканирования объектов и территорий с земли. Эти приборы отличаются исключительной дальностью действия, высокой скоростью измерений и выдающейся точностью, что делает их хорошим выбором для ответственных геодезических и инженерных задач.

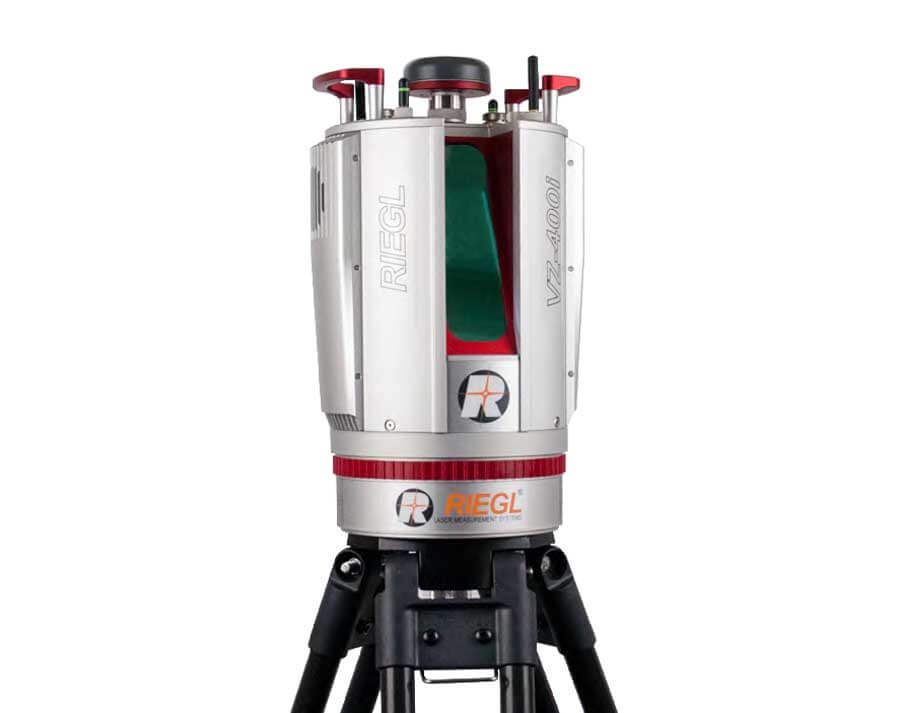

VZ-400i — высокопроизводительный сканер, который занимает центральное место в линейке. Он предлагает частоту повторения лазерных импульсов до 1,2 МГц, что обеспечивает скорость сбора данных до 500 000 измерений в секунду. Дальность измерений достигает 800 м при точности 5 мм и прецизионности 3 мм. Поле зрения составляет 100° по вертикали и 360° по горизонтали. Вес прибора — 9,7 кг. VZ-400i оснащён встроенным инерциальным измерительным блоком (IMU) для оценки положения и кинематического сбора данных, а также поддержкой облачных технологий через Wi-Fi и 4G LTE.
VZ-600i — универсальный высокопроизводительный сканер c частотой повторения импульсов до 2,2 МГц, что является одним из лучших показателей для наземных сканеров. Дальность измерений достигает 1000 м, а минимальная дальность — всего 0,5 м. Точность позиционирования — 3 мм. Время сканирования составляет менее 30 секунд для высокоточных сканирований с шагом точек 6 мм на расстоянии 10 м, также имеется возможность получения более 60 позиций сканирования в час с регистрацией в реальном времени. Вес системы — менее 6 кг. VZ-600i оснащён тремя встроенными цифровыми камерами и GNSS-блоком.
VZ-1200i — это 6-килограммовый сканер класса 1, созданный для пользователей, которым требуется большая дальность без потери скорости и точности. В режиме с частотой 2,2 МГц панорамное сканирование высокого разрешения выполняется всего за 25 секунд при дальности до 450 м; в режиме 300 кГц дальность достигает 1800 м. Возможность кинематического сбора данных на мобильных платформах с точностью RTK-GNSS еще больше расширяет его универсальность
VZ-2000i — лазерный 3D-сканер дальнего действия с очень высокой скоростью, способный измерять расстояния до 2500 м (при 90% отражающей способности). Точность измерений составляет 5 мм, скорость сбора данных — до 500 000 измерений в секунду при частоте импульсов до 1,2 МГц. Поле зрения — 100°×360°. Система обеспечивает максимальную гибкость, поддерживая множество периферийных устройств и аксессуаров, таких как встроенный блок GNSS для высокоточного решения RTK, слот для SIM-карты для 3G/4G LTE, WLAN, LAN, USB и различные другие порты для внешних устройств.
VZ-4000i и VZ-6000i представляют собой наиболее продвинутые решения в данной линейке.
VZ-4000i демонстрирует замечательные характеристики на больших расстояниях до 4600 м при безопасной для глаз работе в лазерном классе 1. Пылевлагозащита IP64 гарантирует возможность использования в суровых условиях. Технология Ultimate LiDAR обеспечивает возможность измерения нескольких целей и предоставляет ценные атрибуты данных для каждого измерения. Модель VZ-6000i, оптимизированная для снега и льда, обеспечивает дальность до 6000 метров, что делает её уникальным инструментом для крупномасштабного картирования ледников, горных массивов и других обширных территорий.
Области применения наземных лидаров охватывают практически все сферы, где требуется высокоточное 3D-моделирование: топографическая съёмка и горное дело, мониторинг природных опасностей (оползни, обвалы) и строительных площадок, археология и документирование объектов культурного наследия, городское моделирование и тоннельная съёмка, гражданское строительство и научные исследования.

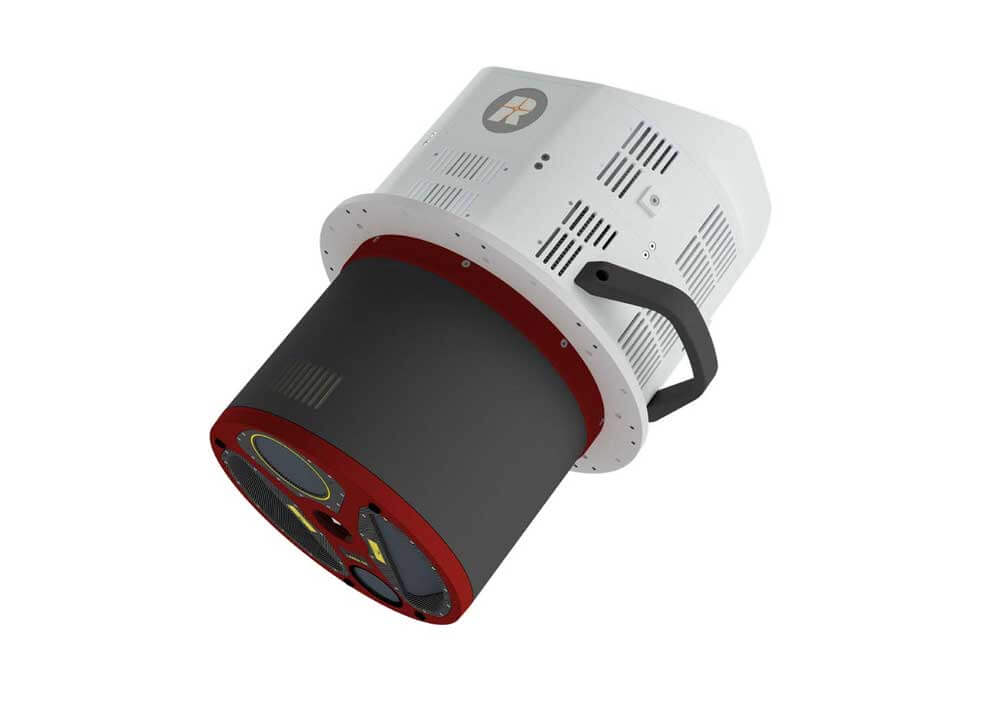

Авиационные лазерные сканеры RIEGL
Авиационные лазерные сканеры RIEGL — это высокопроизводительные системы, предназначенные для установки на самолёты, вертолёты и другие летательные аппараты. Они обеспечивают сбор плотных облаков точек с больших высот и на высоких скоростях, что делает их незаменимыми для крупномасштабного картографирования.
Современное поколение представлено серией VQ, которая включает ряд высокопроизводительных моделей.
VQ-1560 III-S — флагманская двухканальная система, подходящая для широкого спектра применений — от картографирования больших площадей с высокой плотностью точек до сверхвысокоточного картографирования городов. Она обеспечивает суммарную частоту повторения импульсов до 4,4 МГц (2 × 2,2 МГц), что позволяет выполнять съёмку с высоты до 3900 м над уровнем земли. Точность позиционирования составляет 3 мм на 50 м и 5 мм на 100 м.
VQ-1260 — высокопроизводительная система, которая обеспечивает большие расстояния измерения до 5400 м при минимальной частоте повторения импульсов 270 кГц и до 2300 м при максимальной частоте повторения импульсов 2,2 МГц. Она обеспечивает широкий захват местности и высокую плотность точек.
VQ-680 — компактный авиационный сканер, оптимизированный для городского картографирования. Он поддерживает частоту повторения до 2,4 МГц и уникальную схему сканирования с углами +20°, +10°, 0°, –10°, –20°.
VQ-1060 — новая интегрированная система, специально разработанная для картографирования коридоров (линий электропередач, железных дорог, трубопроводов). Она объединяет многопозиционное 3D-лазерное сканирование, наклонную и надирную RGB-съёмку, а также мультиспектральную съёмку в единой платформе.
VQ-1460 — система для картографирования с высокой плотностью точек и широким захватом территории. Новая конструкция оптического фронта значительно минимизирует эхосигналы ближнего действия, вызванные атмосферными помехами, что приводит к получению чистых облаков точек.
VQ -840-GE — это полностью интегрированное компактное бортовое лазерное сканирующее устройство для комбинированной топографической и батиметрической съемки. Его компактная и очень легкая конструкция облегчает интеграцию в БПЛА. В комплект поставки входит интегрированная и откалиброванная на заводе система IMU/GNSS и интегрированная 24-мегапиксельная цифровая камера.
Области применения авиационных сканеров включают: крупномасштабное топографическое картографирование, городское 3D-моделирование, картографирование коридоров (линии электропередач, железные дороги, трубопроводы), лесное хозяйство и управление растительностью, горное дело и карьерные съёмки, а также научные исследования и мониторинг окружающей среды.
Батиметрические лазерные сканеры RIEGL
RIEGL предлагает две специализированные системы для батиметрического лазерного сканирования — то есть для одновременного картографирования рельефа суши и дна мелководных акваторий.

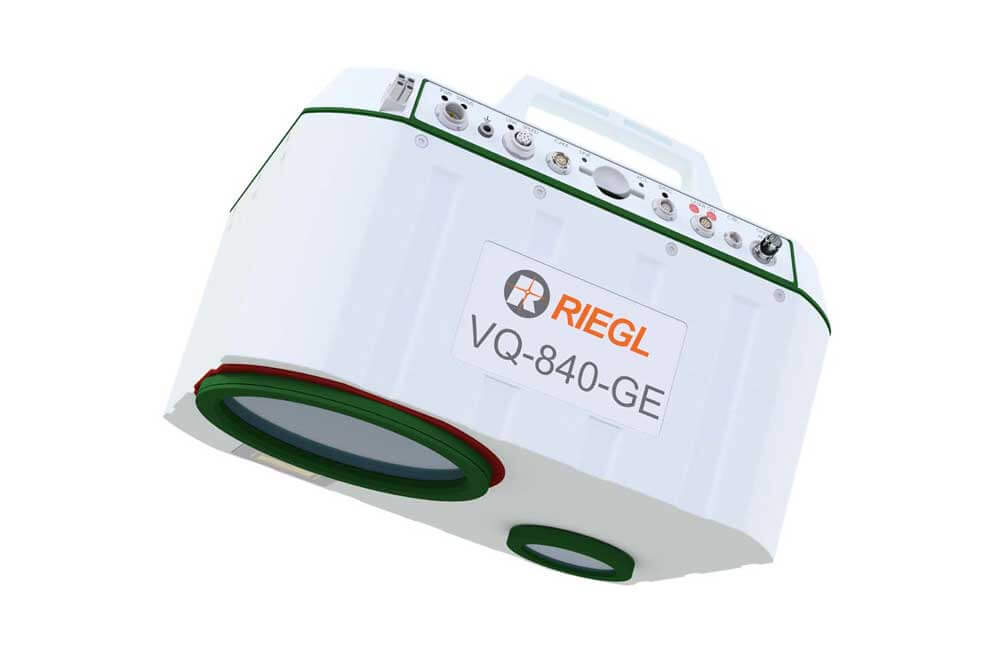

VQ-840-GE — компактная полностью интегрированная батиметрическая система с онлайн-обработкой формы сигнала. Его компактная и очень легкая конструкция облегчает интеграцию в БПЛА. В комплект поставки входит интегрированная и откалиброванная на заводе система IMU/GNSS и интегрированная 24-мегапиксельная цифровая камера.
VUX-820-G— предлагается в виде полностью интегрированного комплексного решения и включает в себя встроенную инерциальную навигационную систему RiLOC-F и встроенную RGB-камеру для дополнения данных LiDAR также и данными изображений.
Эти системы используют зелёный лазер (532 нм), который проникает через водную толщу, позволяя измерять глубину и рельеф дна.
Области применения батиметрических сканеров RIEGL включают картографирование прибрежных зон и мелководий, мониторинг береговой линии и эрозии, обследование рек и озёр, гидрографические работы и управление прибрежными ресурсами.

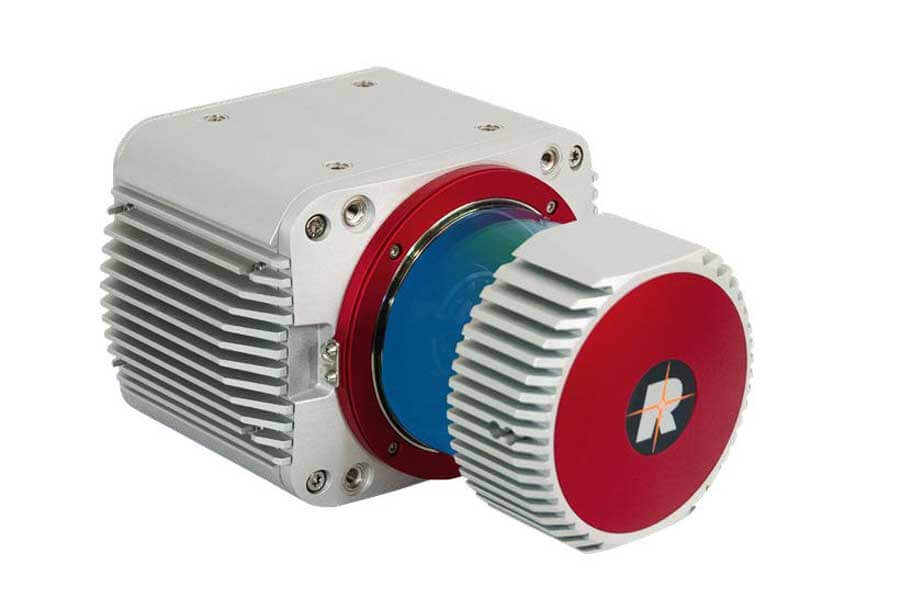

Лазерные сканеры для беспилотных летательных аппаратов (БПЛА)
Лазерное сканирование с использованием беспилотных летательных аппаратов (БПЛА) позволяет получать данные из опасных и/или труднодоступных районов, обеспечивая при этом высокую экономическую целесообразность для многочисленных применений, например, в сельском и лесном хозяйстве, картографировании обширных территорий, картографировании зон затопления, топографии и горнодобывающей промышленности.
Отдельная линейка высокоточных аэросканеров геодезического класса специально разработана для применения с беспилотными летательными аппаратами.
VUX-1UAV — высокопроизводительный лидар для БПЛА, обеспечивающий до 200 сканирований в секунду. Он обеспечивает высокоскоростной сбор данных с помощью узкого инфракрасного лазерного луча и быстродействующего механизма линейного сканирования. Высокоточная лазерная дальномерная съемка основана на уникальной технологии оцифровки эхо-сигналов и онлайн-обработки волновых форм, что позволяет достигать превосходных результатов измерений даже в неблагоприятных атмосферных условиях.
VUX-100 — легкий и универсальный бортовой лазерный сканер с большим полем зрения в 160 градусов и высокой частотой повторения импульсов до 1500 кГц. Благодаря скорости измерения до 1,3 миллиона измерений в секунду, скорости сканирования до 200 строк в секунду и рабочей высоте полета до 360 м / 1200 футов, датчик обеспечивает сверхширокое покрытие территории, что особенно выгодно для таких задач, как картографирование сложного рельефа и узких каньонов.
VUX-120 предлагает широкое поле зрения в 100 градусов и чрезвычайно высокую частоту повторения импульсов до 2,4 МГц. Таким образом, он идеально подходит для картографирования коридоров с высокой плотностью точек. Сканер имеет внутреннюю память объемом 2 ТБ и съемную карту CFast, а также оснащен интерфейсами для интеграции внешней системы IMU/GNSS. Кроме того, доступны интерфейсы для подключения до двух дополнительных внешних камер. Рабочая высота полета составляет до 720 м.
VUX-160 имеет аналогичные с предыдущей моделью характеристики. но рабочая высота полета в данном случае 900 м.
Модель VUX-180 дает поле зрения в 75 градусов и позволяет проводить измерения на высоте до 980 м, а VUX-240 – до 1430 м.
Области применения БПЛА-сканеров RIEGL: топографическая съёмка с БПЛА, сельское и лесное хозяйство, археология и сохранение культурного наследия, мониторинг строительных площадок, картографирование ледников и заснеженных участков, мониторинг оползней, картографирование коридоров (линии электропередач, железные дороги, трубопроводы).

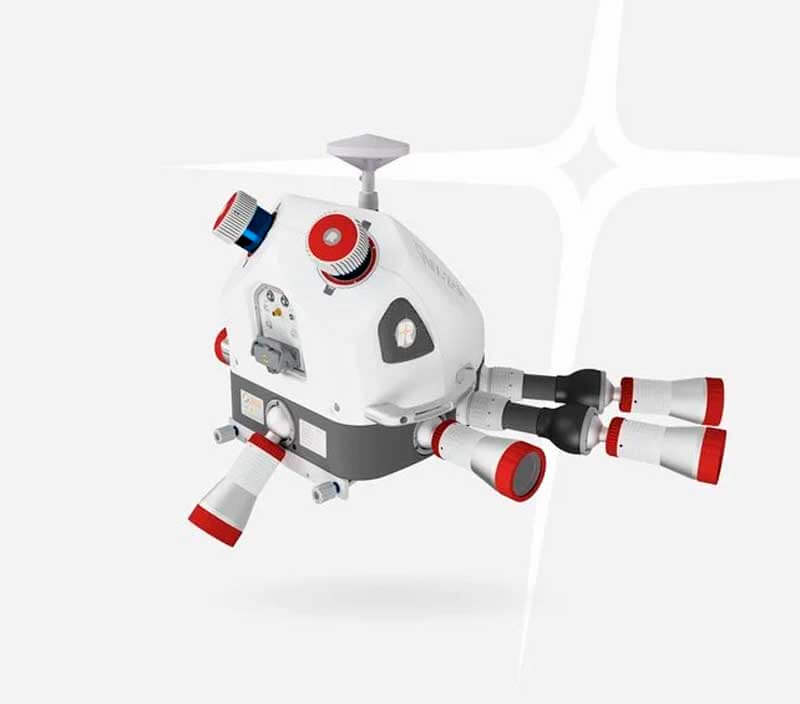

Мобильные лазерные сканирующие системы RIEGL
Мобильные системы RIEGL предназначены для сбора лидарных данных с движущихся наземных платформ — автомобилей, поездов и других транспортных средств.

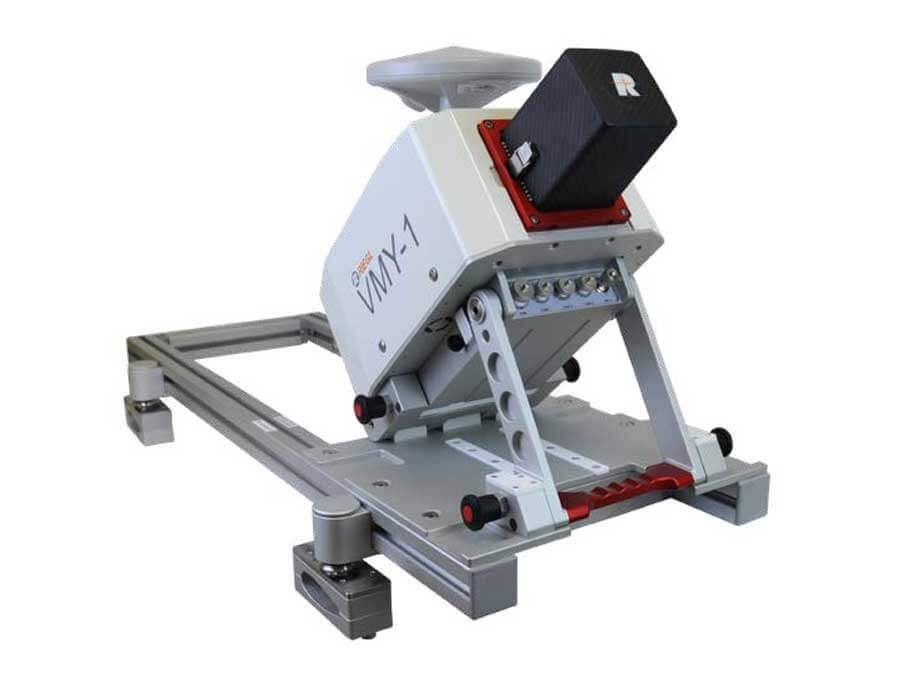

VMY-1 – это чрезвычайно компактная и экономичная картографическая система небольших размеров, хорошо подходящая для различных базовых задач мобильного картографирования. Центральным узлом данной системы является лидарный датчик miniVUX-HA и опциональная высокопроизводительная система обработки изображений. Дальность действия составляет 270 метров, а поле зрения 360°.
VMY-2, аналогичная предыдущей по характеристикам, использует конструкцию складной платформы, что улучшает удобство установки и хранения.
Система VMQ-1HA с одним сканером включает в себя поворотную пластину, обеспечивающую пользователям исключительную гибкость при сканировании под разными углами в рамках одного проекта. Эта возможность значительно уменьшает тени от сканирования, затрачивая при этом только время на дорогу.
VMQ-3HA состоит из компактной измерительной головки с системой быстрого снятия для удобного монтажа. Поворотная площадка позволяет устанавливать систему под разными углами для оптимизации поля зрения. Дополнительная возможность интеграции до четырех камер позволяет одновременно получать изображения в дополнение к данным, полученным с помощью лидара.
VMX-2HA – это флагманская мобильная система сканирования. Двухсканерная конфигурация обеспечивает самую высокую плотность данных в линейке для мобильного картографирования на транспортных средствах. Усовершенствованная интеграция камер поддерживает до девяти отдельных камер с общим разрешением системы до 264 Мп. Обработка изображений обеспечивает бесшовное панорамное сшивание картинки на 360 градусов, а также ортофотоснимки дорожного покрытия высокого разрешения.
VMX-3HA с двумя высокоскоростными и высокопроизводительными сканерами обеспечивает получение плотных, точных и информативных данных на высоких скоростях. Благодаря 6 000 000 измерений и 800 строкам сканирования в секунду, это готовое решение идеально подходит для мобильных картографических работ геодезического класса.
Области применения мобильных систем включают дорожное и транспортное картирование (автомобильные дороги, шоссе, железные дороги, мосты), управление городской инфраструктурой и создание цифровых двойников, съёмка «как построено», горное дело и управление активами, высокодетальное картирование для автономных транспортных средств.
