Ультразвуковые расходомеры TUF: модели серии и типы датчиков

Что такое расходомеры TUF? Под этим общим названием обычно понимают целую серию ультразвуковых расходомеров производства компании Great Instrument: четыре модели TUF-2000H, TUF-2000B, TUF-2000M и TUF-2000SW. Данная линейка контрольно-измерительных приборов предназначена для мобильного учёта объёмного расхода жидкостей (преимущественно воды и теплоносителей). Подробности об этих устройствах Вы сможете узнать из нижеследующей статьи либо – если на чтение у Вас нет времени – путём звонка или письма знающим техническим специалистам, которые подробно и точно ответят на все интересующие Вас вопросы по продукции.

Основные особенности линейки расходомеров TUF

Принцип работы расходомеров TUF основан на время-импульсном методе (transit-time), суть которого – измерение разницы во времени движения ультразвукового сигнала по направлению течения жидкости (быстрее) и против него (медленнее). На основе собранных сведений о прохождении импульса в обе стороны вычисляются необходимые параметры: сначала скорость потока, которая прямо пропорциональна разнице, а уже от неё – объёмный расход.

Существует две основные технологии крепления промышленных измерителей подобного типа:

• врезные, т. е. монтируемые непосредственно внутрь трубы через специальные фитинги;
• накладные – закрепляемые снаружи трубы с помощью хомутов или магнитов.

Надо отметить, что именно второй вариант является более удобным и экономическим выгодным, поскольку осуществляется без остановки технологических процессов, а также затрат времени и трудовых ресурсов на врезку прибора в трубопровод.

Исходя из этого, главным достоинством расходомеров TUF можно смело назвать их способ монтажа, прямо связанный с характерным для данных приборов неинтрузивным методом измерения. Накладным датчикам не требуется прямой участок большой длины до и после места их установки – им достаточно малых диаметров. Крепление производится путём зажатия сенсоров на трубе с помощью стального ремня или цепи, что исключает необходимость резки самого канала и слива из него жидкости, да и, кроме того, обеспечивает нулевые потери давления в системе.

Диапазон измерений всех расходомеров TUF – DN15…6000 миллиметров, при этом диаметры конкретных трубопроводов обуславливают выбор датчиков:

• зажимные накладные (с градацией по размерам – от маленького к большому): обычные TS-1, TM-1, TL-1 и высокотемпературные TS-2-HT, TM-2-HT, TL-2-HT;
• вставные (или врезные) с погружением внутрь трубы: стандартный TC-1 и удлинённый TC-2;
• линейные (встраиваемые непосредственно в линию трубопровода как его часть): G1, G2, G3.

Расскажем немного подробнее о моделях расходомеров серии TUF с точки зрения особенностей их монтажа.

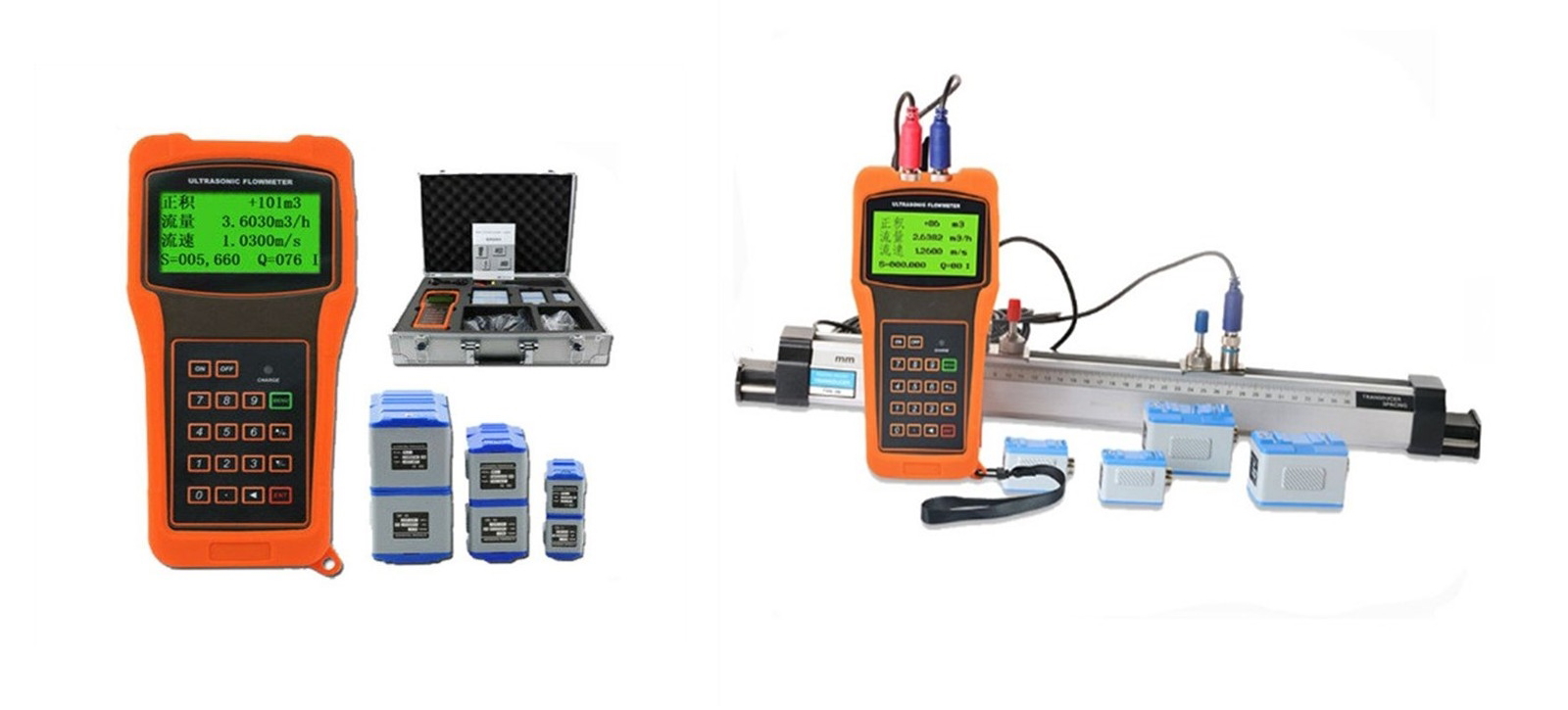

• TUF-2000H. Портативная ручная модель. Идеальна для выездных замеров: зажимные датчики, встроенный аккумулятор (с длительностью работы более 12 часов), большой ЖК-дисплей (на 4x16 символов) с подсветкой, интегрированный регистратор данных ёмкостью 32 Мбит, удобный кейс для переноски из алюминиевого сплава. Устройство широко применяется в водо- и теплоснабжении, гидроэнергетике, металлургии, машиностроении и других отраслях промышленности.

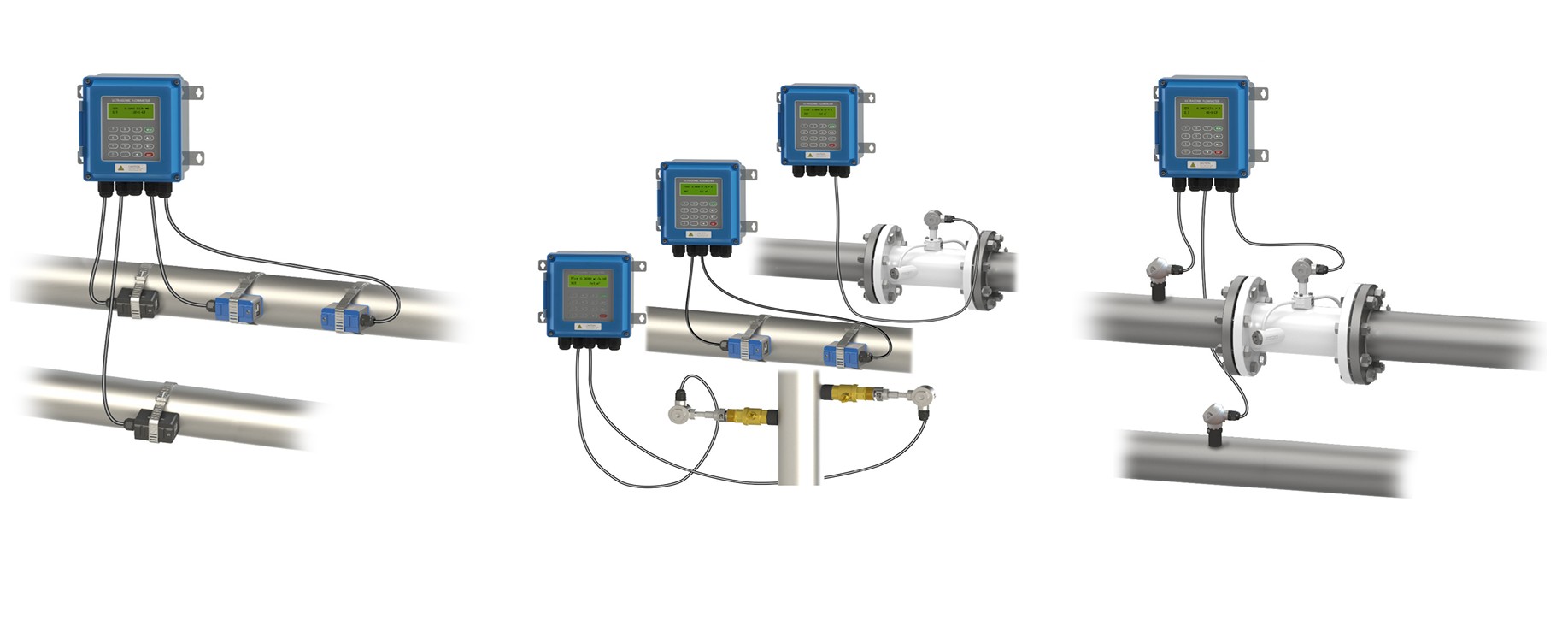

• TUF-2000B. Панельный моноблочный вариант (с возможностью крепления на стену) для долгосрочных онлайн-измерений. Может работать с различными сенсорами (зажимными, вставными и линейными), поддерживая, таким образом, любые способы установки. Имеет корпус из АБС-пластика (с классом защиты IP67), экран с подсветкой и поддержкой нескольких языков, разнообразные входы-выходы (в том числе цифровой интерфейс RS485 с протоколом MODBUS). Предусмотрены опциональные датчики температуры и SD-карта.

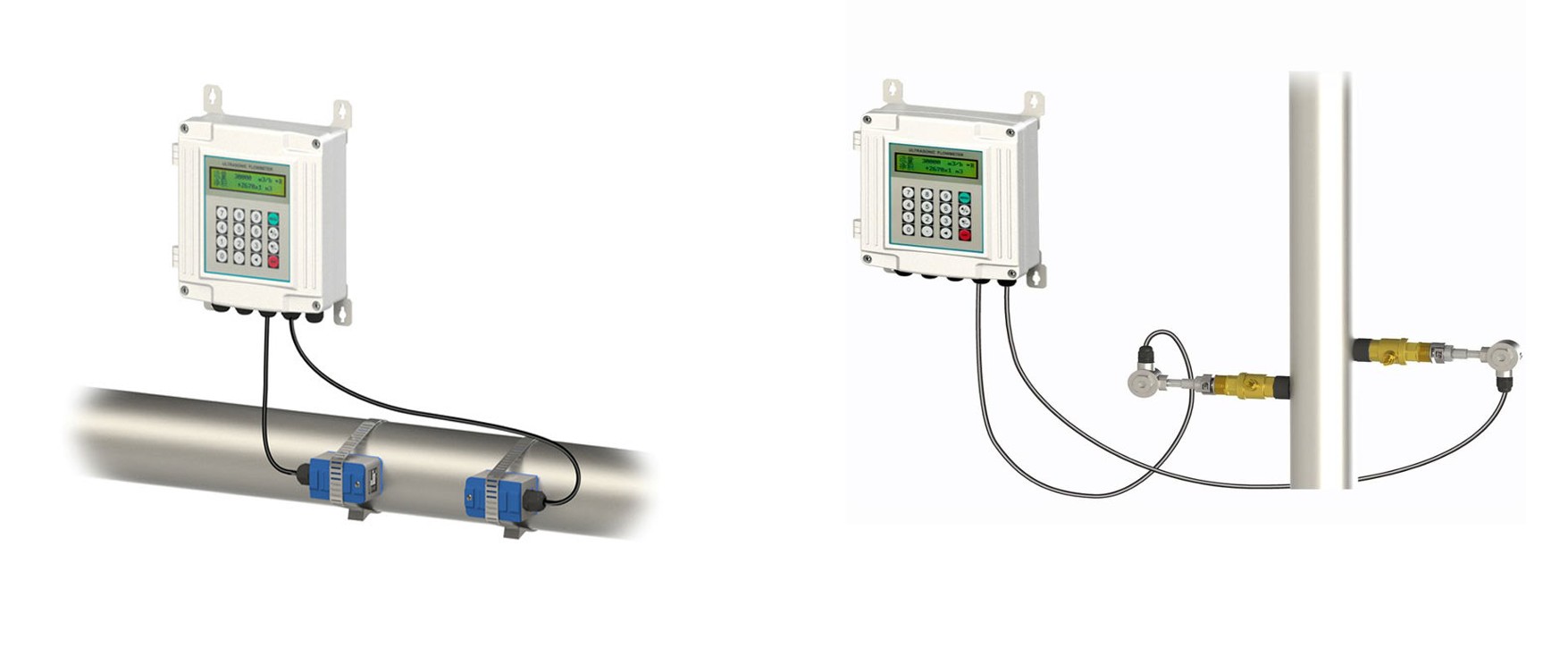

• TUF-2000SW. Компактное настенное моноблочное исполнение со встроенными сенсорами, предназначенное, прежде всего, для труб небольших диаметров, но, также как и предыдущая модель, способное работать со всеми тремя типами сенсоров – на выбор. Прибор имеет алюминиевый корпус (пылевлагозащита – IP65), аналоговые и цифровой выходы. Доступно подключение термодатчиков PT100 и карты памяти.

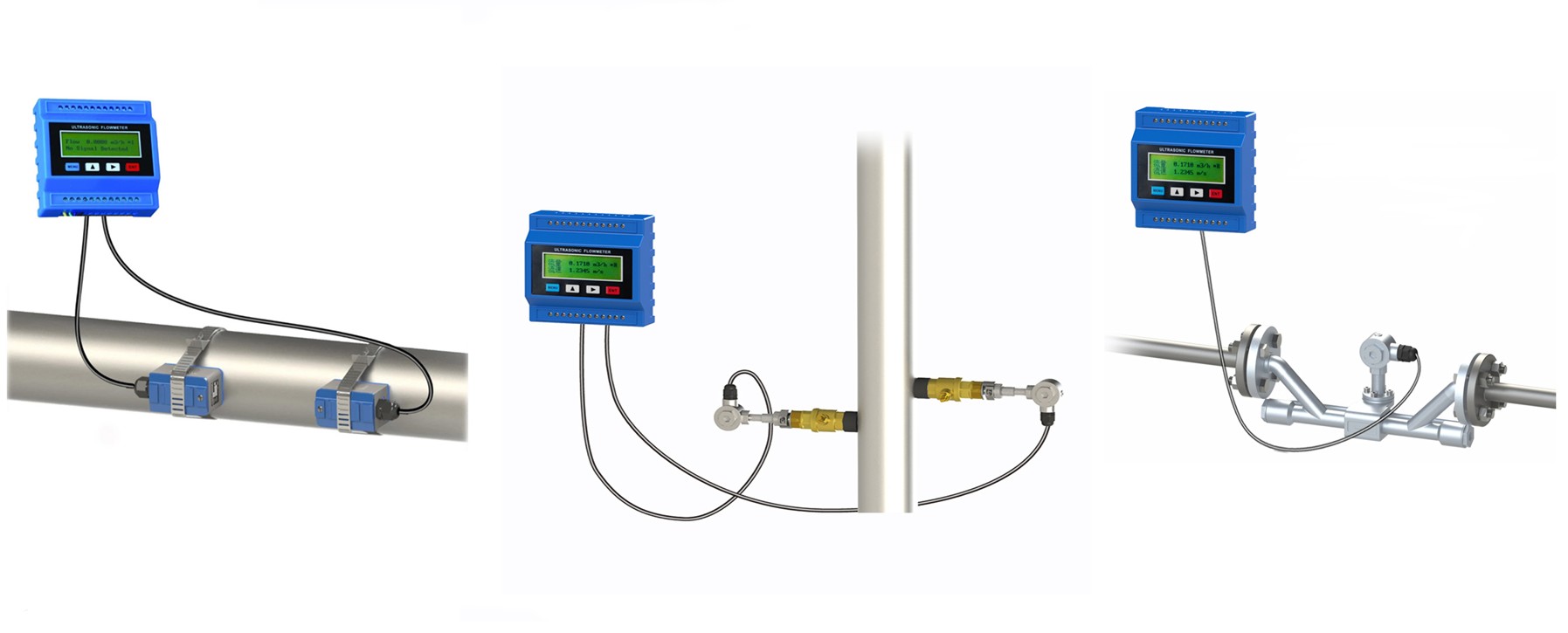

• TUF-2000M. Модульный вариант – универсальный электронный блок для стационарной установки на стену или DIN-рейку. Данное решение подходит для большинства задач промышленной автоматизации. Его часто выбирают, когда нужно встроить измеритель расхода в шкаф оборудования, поскольку этот вариант миниатюрный и относительно недорогой. Поддерживает все ранее названные виды сенсоров. Имеет четырёхклавишный жидкокристаллический дисплей размером 60×19 мм, аналоговые выходы и RS-485. Функционирует от источника питания 8…36 В постоянного тока.

Все модели расходомеров TUF предназначены для работы со скоростями потока в диапазоне от 0 до 32 метров в секунду, за исключением изделия с артикулом TUF-2000SW, которое рассчитано не более чем на 0…7 м/с.

Опциональные температурные датчики одинаковы для всех моделей расходомеры TUF и имеют номенклатуру CT-1 (накладной зажим), TCT-1 (вставка-врезка), PCT-1 (вставка под давлением) и SCT-1 (для труб малого диаметра).

Появились вопросы? Задайте их разбирающимся в теме техническим специалистам по телефонам ☎ 8 (812) 454-0-666, 📱 +7 (921) 780-7000 или почте 📧 info@datchiki.com.

Значимые преимущества выбора расходомеров TUF

1. Неинтрузивность – для всех моделей расходомеров TUF, но только при использовании зажимных (накладных) датчиков. Данные сенсоры крепят снаружи труб, что предотвращает необходимость врезаться в трубопровод, останавливать поток технологической жидкости и терять давление. Это особенно удобно для временных замеров или работы в агрессивных средах.
2. Наличие других (интрузивных) вариантов монтажа: врезного (вставного с частичным погружением в поток) и встраиваемого (т. е. устанавливаемого непосредственно в разрыв магистрали трубы). Первый предназначен для больших диаметров и менее чистых сред, а второй предоставляет максимальную точность измерений.
3. Беспрецедентная гибкость в подборе конфигурации. Планируя комплектацию наиболее подходящего для профессиональных нужд решения, можно делать выбор из разных типов сенсоров под конкретный диаметр трубы в диапазоне от DN15 до DN6000 мм, параллельно учитывая условия среды: стандартные (от -30 до +90 °C) или высокотемпературные (от -40 до +160 °C).
4. Превосходная точность измерений: по заявленным производителям данным этот параметр составляет не больше ±1% от показаний, однако по некоторым отзывам расходомеры TUF демонстрирует даже лучшие результаты.
5. Универсальная совместимость по материалу труб. Вся описываемая серия приборов не имеет ограничений по выбору места установки, то есть одинаково хорошо подходит для трубопроводов из углеродистой и нержавеющей стали, чугуна, меди, пластика (ПВХ, ПНД) и композита.
6. Большое разнообразие сфер применения. Расходомеры TUF успешно справляются с определением расхода воды в самых разных сценариях: питьевая, горячая-холодная, морская, сточная, охлаждающая и так далее. Также все изделия линейки успешно работают с другими жидкостями, проводящими ультразвук: маслами, некоторыми химикатами, напитками и так далее.
7. Возможности автоматизации: интерфейсы и расширенная комплектация. Во всех моделях линейки расходомеров TUF предусмотрен изолированный интерфейс RS485 с поддержкой промышленного протокола MODBUS, что позволяет легко интегрировать данные приборы в системы автоматизации и сбора данных. Кроме того, во всех изделиях серии, кроме TUF-2000H, есть и другие выходы: аналоговые (4…20 мА), импульсный (OCT) и релейный. Существует возможность подключения внешних датчиков – платиновых термопреобразователей сопротивления Pt100, для того чтобы рассчитывать не только расход, но и тепловую энергию. Есть встроенная память для записи и хранения результатов замеров.

Требуются пояснения прочитанного или какие-либо дополнительные сведения о расходомерах TUF? Наши технические консультанты на связи и готовы отвечать на любые Ваши – даже самые сложные – вопросы по изделиям!

Области применения расходомеров TUF

Как уже мимоходом упоминалось раньше, ответ на вопрос "Где могут использоваться расходомеры TUF?" совершенно прост: "Практически везде, где требуется учёт жидкостей". Данные измерители востребованы в промышленности (прежде всего, химической, пищевой и металлургической), на водоканалах, в энергетике, при очистке сточных вод и в сельском хозяйстве (орошение).

Правда, если мы, конкретизируя, спросим: "Где применяются накладные датчики серии расходомеров TUF?", то и ответ получим несколько иной: "Там, где необходимо измерять расход жидкости без вмешательства в конструкцию трубопровода."

Таким образом, хотя ультразвуковые расходомеры TUF в определённом смысле универсальны для промышленного контроля влаги, данные приборы всё-таки, прежде всего, являются идеальным решением для объектов, где остановка потока или врезка в трубу невозможны или экономически нецелесообразны.

Рассмотрим внимательнее основные сферы применения расходомеров TUF с накладными (зажимными) датчиками.

• Коммунальное хозяйство: учёт холодной и горячей воды на вводах в жилые дома, насосных станциях и магистральных сетях водоснабжения.
• Системы отопления и вентиляции (ОВК, ОВиК): коммерческий и технологический контроль тепловой энергии (в паре с датчиками температуры PT100), балансировка контуров центрального отопления, оценка расхода теплоносителя в чиллерах и фанкойлах.
• Промышленность: учёт технологических потоков химически агрессивных сред (кислот, щелочей), нефтепродуктов и сточных вод, так как жидкость контактирует только со стенкой трубы, а сами датчики остаются снаружи.
• Ирригация и сельское хозяйство: замер больших объёмов воды в открытых каналах (при использовании специальных лотков) и напорных трубопроводах поливных систем.
• Водоканалы и очистные сооружения: аудит сетей на предмет скрытых утечек, временное измерение расхода во время пусконаладочных работ.
• Энергетика: контроль охлаждающей воды в конденсаторах турбин и системах охлаждения генераторов.

Надо отметить, что для каналов малого диаметра (менее DN50) точность накладных измерений может снижаться из-за погрешностей позиционирования датчика относительно стенки трубы. В таких случаях производители часто рекомендуют использовать специальные монтажные рейки или переходные сегменты.

Существуют ли технические ограничения по выбору места эксплуатации для расходомеров TUF с накладными датчиками? Конечно. Отметим ряд важных моментов.

1. Материал трубы. Зажимные сенсоры неэффективны на гофрированных и бетонных трубах, а также любых других с высоким затуханием ультразвука.
2. Толщина стенки. Для каждого измерителя есть предельное значение данного показателя – обычно до 30–50 мм. Если труба окажется слишком толстой, сигнал может полностью рассеяться и не дойти до противоположного датчика.
3. Состояние поверхности. Место установки накладки должно быть очищено от старой краски, следов коррозии и изоляции. Глубокие царапины или отложения внутри трубы также могут создать помехи для прохождения звуковой волны.
4. Наличие осадка. Накладные сенсоры плохо работают, если дно трубопровода заполнено плотным слоем песка, ила или шлама, так как ультразвук поглощается твёрдыми частицами.
5. Воздушные пробки. Наличие пузырьков воздуха (кавитации) или пены в потоке приводит к резкому падению точности или полной потере сигнала.

   Вывод: для работы зажимных (накладных) сенсоров расходомеров TUF качество акустического контакта является критическим фактором, который никак нельзя упускать из виду при выборе типа датчиков.

   ЭТО ИНТЕРЕСНО! На большинстве расходомеров TUF предусмотрен индикатор интенсивности сигнала (дисплей отображает число от 0 до 99). После нанесения смазки и установки хомутов оператор должен добиться максимального значения индикации, плавно поворачивая датчик вокруг оси трубы или регулируя силу прижима. Если значение ниже 40–50 единиц, качество контакта считается неудовлетворительным, и требуется переустановка сенсоров.

   Компетентные технические специалисты готовы помочь Вам разобраться во всех тонкостях и неочевидных аспектах выбора не только самой модели расходомера TUF, но и наиболее подходящей Вам комплектации датчиков из стандартного набора и предлагаемых опций. Звоните или пишите нам в удобное для Вас время.

   Как приобрести расходомеры TUF в России?

   Хотите купить какой-либо из расходомеров TUF? Все они по адекватным ценам могут быть поставлены нами по городам России и стран Таможенного союза ЕАЭС. Начните дело с получения технической консультации от квалифицированных специалистов нашей компании: разузнайте все нюансы от неясных моментов в спецификации до актуальной стоимости интересующего Вас изделия. При желании Вы можете запросить (в электронном виде) и специальную документацию на продукцию (техпаспорт, инструкцию по монтажу, руководство по эксплуатации и т. д.) – в полном объёме всё, что было предусмотрено производителем.

   Тревожитесь о скорости поставки? Все модели серии расходомеров TUF в настоящее время имеются в наличии на нашем складе в Санкт-Петербурге, откуда возможны срочные отгрузки по постоплате. Сам процесс доставки осуществляется грузоперевозчиками, многократно проверенными в деле. А если Вам потребуется экспертное сопровождение, помощь в поверке или калибровке, монтаже, программировании, пусконаладке, не забудьте сообщить нам об этом, ведь мы предоставляем не только перечисленные, но и многие другие услуги. Спросите о сервисе, чтобы его получить!

   Итак, как видите, купить расходомер TUF в Российской Федерации по доступной цене в короткие сроки, совсем несложно. Достаточно всего лишь сделать запрос, чтобы начать этот процесс.
