Гидролокатор для поиска подводных объектов — это устройство, которое использует акустические сигналы, чтобы «видеть» сквозь мутную воду и в полной темноте. Он излучает звуковые импульсы, анализирует их отражение от дна и находящихся там предметов, выдавая оператору четкую эхограмму. Благодаря своему функционалу гидролокаторы отлично подходят для безопасной навигации и поиска целей.
Использование гидролокаторов для поиска объектов под водой
Гидролокаторы обеспечивают детальное изображение, превышающие возможностей бортовых камер беспилотных аппаратов. Их используют для составления морских карт, обнаружения опасностей, поиска объектов на морском дне, таких как затонувшие корабли или самолеты. Сонары обеспечивают подробные и точные обследования гидротехнических сооружений и опор. Также нельзя не упомянуть про поисково-спасательные операции и археологию.
Преимущества гидролокационной техники
- Навигация в условиях плохой видимости. С помощью сонаров можно получать подробные эхограммы структур и рельефа даже в темноте или мутной воде.
- Данные здесь и сейчас. Изображение передается в режиме реального времени и визуализируется в программном обеспечении. Многие сонары поддерживают мультидисплейный режим, благодаря чему вся команда может следить за операцией в прямом эфире, находясь на месте событий или удаленно.
- Установка на ТНПА. Благодаря простым кабельным соединениям и компактной конструкции, гидролокаторы легко устанавливаются на беспилотные аппараты (ROV).
На практике спектр объектов поиска в водной среде чрезвычайно широк — от мелких фрагментов длиной в десятки сантиметров до крупногабаритных конструкций в сотни метров. Это могут быть затонувшие суда всех типов, автомобильная и спецтехника, промышленное оборудование, боеприпасы и другие материальные ценности, оказавшиеся как на дне, так и в толще воды. При этом акватории варьируются от локальных замкнутых водоемов — прудов, озер, каналов и речных рукавов — до огромных озерных систем, водохранилищ и открытых морских территорий.

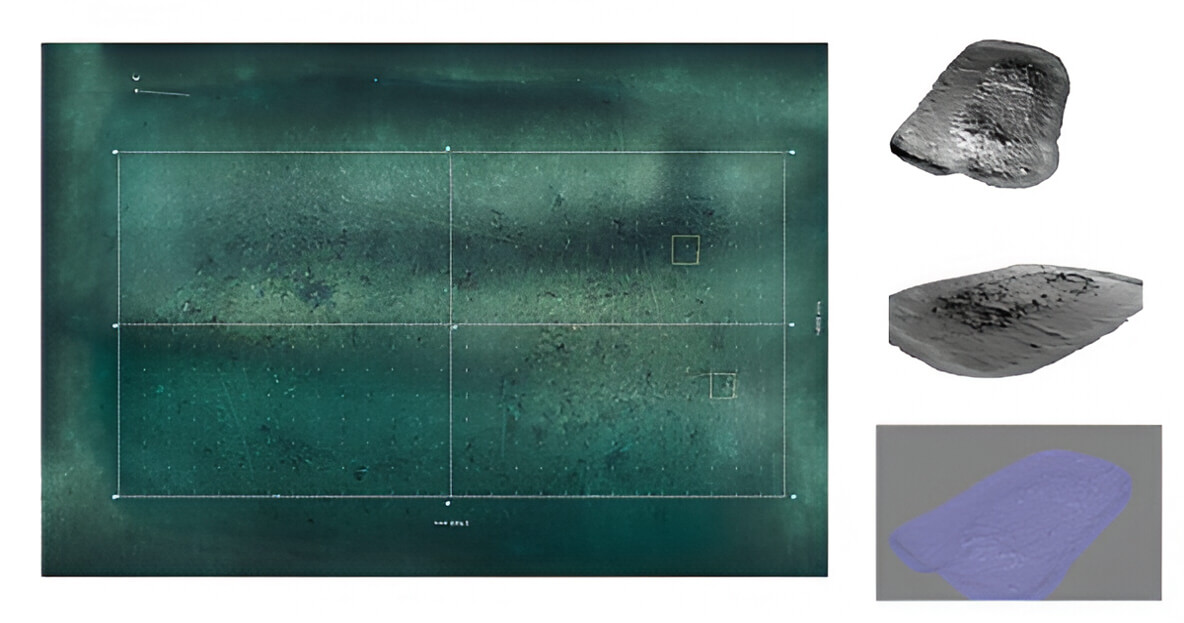

В основе поискового процесса лежит площадное гидроакустическое профилирование дна. Частота излучения подбирается индивидуально под каждый проект, исходя из глубины района и предполагаемого размера цели, и именно она задает предельную детализацию регистрации — в диапазоне от 1 до 10 сантиметров, что позволяет фиксировать даже сравнительно небольшие отклонения.
Корпус самолета на эхограмме Oculus M (частота – 750 кГц, дальность – 20 метров)
Комплекс таких изысканий предоставляет исследователям полный набор данных для принятия решений:
- формирует подробноое двухмерное акустическое изображение донного рельефа с выделением аномальных объектов;
- привязывает каждую найденную цель к точным географическим координатам и глубине;
- дает возможность предварительно оценить внешнее состояние обнаруженных объектов и характер дна вокруг них;
- позволяет вычислить примерные габариты неопознанных целей, даже если их природа изначально неясна.
Итоговый результат — это четкое позиционирование искомых или потенциально интересных объектов, после чего водолазу выдаются точные ориентиры для спуска, визуального осмотра, подъема или других манипуляций.
Однако финал поиска не всегда однозначен. Он может увенчаться полным успехом — когда цели найдены в точном соответствии с заданием, либо дать нулевой результат при их фактическом отсутствии в обследованной зоне. Возможен и промежуточный вариант: обнаружены похожие предметы или акустические аномалии, чья идентификация требует дополнительного этапа — спуска водолаза, видеообследования, контактного траления или других уточняющих методов.
Оборудование для поиска под водой
Гидролокатор бокового обзора ГРИНДА‑1112 — компактное высокотехнологичное решение для детального изучения пространства под водой. Прибор создан специально для интеграции в беспилотные аппараты (ТНПА, АНПА и другие малогабаритные платформы) — его продуманная конструкция позволяет легко встраивать устройство даже в ограниченные по объему отсеки.
Ключевое преимущество модели — технология частотно-импульсной модуляции CHIRP: она существенно повышает четкость изображения на дальних дистанциях, позволяя получать детализированные снимки рельефа дна и расположенных на нем объектов даже в пределах рабочего диапазона до 90 метров. Благодаря этому оператор может уверенно различать и классифицировать разные типы целей: подводные кабели, трубопроводы, опоры, затопленный транспорт, взрывоопасные предметы и пр.
Энергоэффективность — еще одна сильная сторона прибора: низкое энергопотребление делает ГРИНДА‑1112 оптимальным выбором для автономных аппаратов, где важен каждый ватт. Устройство поставляется без внешнего корпуса — это дает гибкость при монтаже и позволяет адаптировать гидролокатор под конкретные конструктивные особенности платформы.
ГРИНДА‑6375 — компактный гидролокатор высокого разрешения для гидроакустической съемки под водой в реальном времени. При небольших габаритах он сохраняет работоспособность на глубине до 1 км, благодаря чему подходит для поиска целей как вблизи берега, так и в удаленных акваториях.
Важная особенность конструкции — унифицированный разъем: он служит одновременно для передачи данных и подачи питания. Это облегчает подключение гидролокатора к разным платформам — в том числе к телеуправляемым и автономным необитаемым подводным аппаратам (ТНПА и АНПА). За счет низкого энергопотребления прибор может долго работать автономно.
ГРИНДА‑6375 применяют для решения разнообразных задач — от специальных до гражданских. Среди ключевых сфер использования:
- защита акваторий от диверсий;
- поиск подводных пловцов и мин;
- контроль состояния гидротехнических объектов (плотин, дамб);
- обследование дна водохранилищ;
- археологические подводные исследования.
Благодаря универсальному монтажу и высокому разрешению гидролокатор результативно работает даже в непростых условиях — там, где критически важны скорость и точность данных.
Данные устройства можно монтировать на разные носители: классические суда, БПВА, подводные беспилотники, штанги. Ниже на фото представлены два варианта установки: на ТНПА и на раму для прикрепления к корпусу корабля. Компания «Планета Инфо» предлагает готовую связку «беспилотник + сонар». Телеуправляемый необитаемый аппарат ДАЙВЕР‑103 — это универсальный подводный робот, рассчитанный на работу как в пресной, так и в соленой воде.
Мощная и гибкая двигательная система – шесть двигателей с векторной компоновкой – создают сбалансированную тягу во всех направлениях, позволяя аппарату уверенно маневрировать даже в сложных условиях. Высокая мощность и большая грузоподъемность расширяют спектр возможных задач — от транспортировки оборудования до выполнения тяжелых технологических операций.
ДАЙВЕР‑103 отличается высокой степенью адаптивности: его можно комплектовать широким набором дополнительного оборудования под конкретные задачи. В числе возможных опций — камера высокой четкости, манипуляторы, гидролокаторы прямого и бокового обзора. Для точной навигации и позиционирования предусмотрены акустический маяк USBL, навигационные системы и доплеровский измеритель. Также аппарат может быть оснащен лазерными измерительными системами и датчиками качества воды. В качестве опции доступна лебедка с тросом длиной 100 метров, которая существенно расширяет рабочие возможности робота.
Благодаря модульной архитектуре ДАЙВЕР‑103 подходит для множества профессиональных задач: инспекции подводных объектов, поиска и обследования предметов на дне, а также проведения точных измерений рельефа.
Как купить гидролокатор для поиска под водой?
Планируете приобрести гидролокатор для поиска и обследования? Свяжитесь с нами – специалисты подберут оптимальную конфигурацию под ваши задачи и сформируют индивидуальное коммерческое предложение.
Наша компания работает с заказчиками по всей России, а также в государствах ЕАЭС. Если нужные позиции есть в наличии, мы можем отгрузить оборудование в день подтверждения заказа.
Каждое устройство поставляется с полным комплектом сопроводительной документации: паспортом изделия, руководством по эксплуатации и действующими сертификатами. Мы не только поставляем оборудование, но и обеспечиваем комплексную поддержку: консультируем при выборе, выполняем пусконаладочные работы, организуем плановое техническое обслуживание, а также проводим ремонт в гарантийный и постгарантийный периоды.
