Подводное обследование — это комплекс мер по оценке технического состояния корпуса судна и оборудования, находящегося под водой. Его главная цель — выявить дефекты и угрозы, которые невозможно увидеть с палубы, и принять решение о необходимости ремонта или очистки. В задачи также входит поиск мин и следов диверсий.
Современные методы подводного обследования судов
Инспекция корабельных днищ – это трудоемкая и технически сложная задача. В порту судно можно разместить в сухом доке для осмотра подводной части корпуса, сквозных фитингов, кингстонов и клапанов. Однако это часто требует возведения обширных строительных лесов. Если же корабль находится на воде, для инспекции используются специальные методы и оборудование.
Водолазное обследование

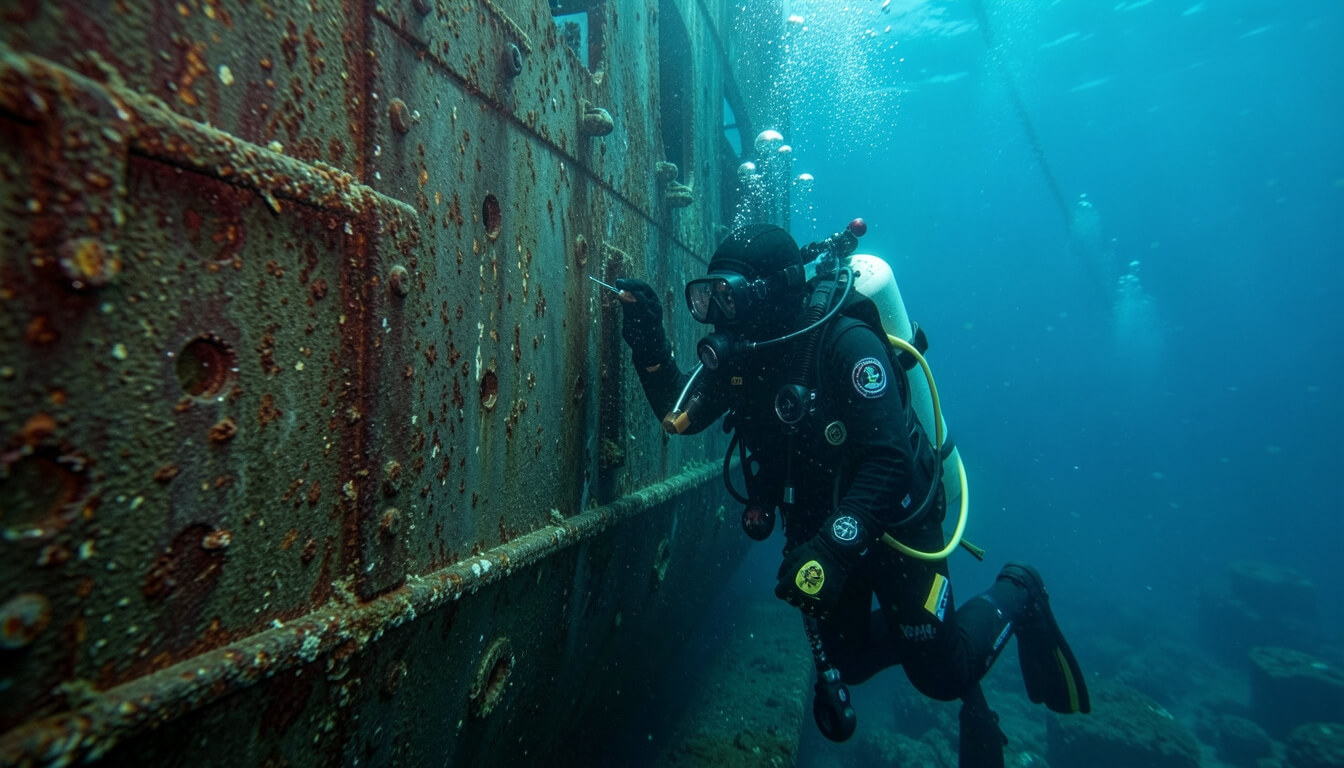

Это классический метод. Водолазы визуально осматривают корпус, делают замеры толщины металла ультразвуком и снимают все на камеру. Работа ведется по строгой методике, с нанесением на корпус разметочной сети (пикетажа) для точного определения мест повреждений. Преимущества этого способа – возможность ручного контроля и детальная оценка состояния на сложных участках. При этом вода в акватории должна быть достаточно прозрачной, чтобы обеспечивать хорошую видимость. Там, где слишком темно, применяют дополнительные источники освещения. К тому же, если вода слишком темная и мутная, пловцы могут пользоваться ручными гидролокаторами.
Телеуправляемые подводные аппараты
ТНПА — это беспилотные аппараты, оснащенные камерами, гидролокаторами и измерительными датчиками. Они управляются оператором с борта корабля или с берега и передают данные в реальном времени. Преимущества метода – безопасность, высокая скорость и возможность работы в неблагоприятных погодных условиях (волнение, сильные течения, ледяная вода). К тому же, беспилотники часто значительно сокращают стоимость инспекций.
Гидроакустические средства обследования
Гидролокаторы и звуковизоры используются для оценки состояния днища и подводных механизмов, поиска посторонних предметов на корпусе и обнаружения взрывчатых веществ. Они позволяют провести осмотр быстро и с большим охватом, особенно когда прозрачность воды недостаточна для оптических методов. Гидроакустические системы могут быть установлены как на наводное судно, так и на ТНПА или БПВА.
- По стандартам РФ, основным документом является "И.004-2025. Инструкция по обследованию подводной части судов и плавучих объектов при освидетельствовании на плаву", утвержденная Российским Классификационным Обществом.
- По международным правилам, работы должны признаваться классификационными обществами (организациям, уполномоченным странами разрабатывать и применять морские стандарты). Например, DNV еще в 2018 году одобрил использование ТНПА для дистанционных осмотров.
Результатом обследования днища является детальный отчет, включающий протоколы с замерами, фото- и видеоматериалы, на основе которых принимается решение о том, что дальше делать с судном.
Поиск опасных объектов
Поиск опасных предметов, прикрепленных к днищу, является одной из наиболее ответственных задач подводного обследования. Практика, особенно актуальная в последние годы, показывает, что это не просто формальность, а реальная необходимость, вызванная возросшими угрозами.
Этот случай не единичен. Массовые обследования судов в российских портах начались после серии инцидентов с танкерами, имевших признаки внешнего вмешательства. Например, взрыв танкера в Усть-Луге в феврале 2025 года: характер повреждений корпуса указывал на взрыв снаружи.
В 2025 году «Росморпорт» объявил тендер на осмотр днищ судов в балтийских портах России. Исполнителю предстоит обследовать винторулевой комплекс, технологические отверстия, подруливающие устройства и донную арматуру — с особым вниманием к посторонним предметам и взрывчатке. Техническое задание прямо указывает, что основой проверки станут гидроакустика и беспилотные аппараты с дистанционным управлением.
Оборудование для осмотра днищ
Гидролокатор высокого разрешения Гринда-6375 – это эффективный инструмент для подводного обследования судов. Он позволяет обнаруживать на корпусе посторонние предметы, в том числе взрывоопасные, и быстро оценивать техническое состояние подводной части. Его можно устанавливать на различные носители, включая телеуправляемые (ТНПА) и автономные (АНПА) аппараты. Это позволяет проводить детальный осмотр днища, работая в непосредственной близости от корпуса, и получать детальные изображения даже в условиях мутной воды.

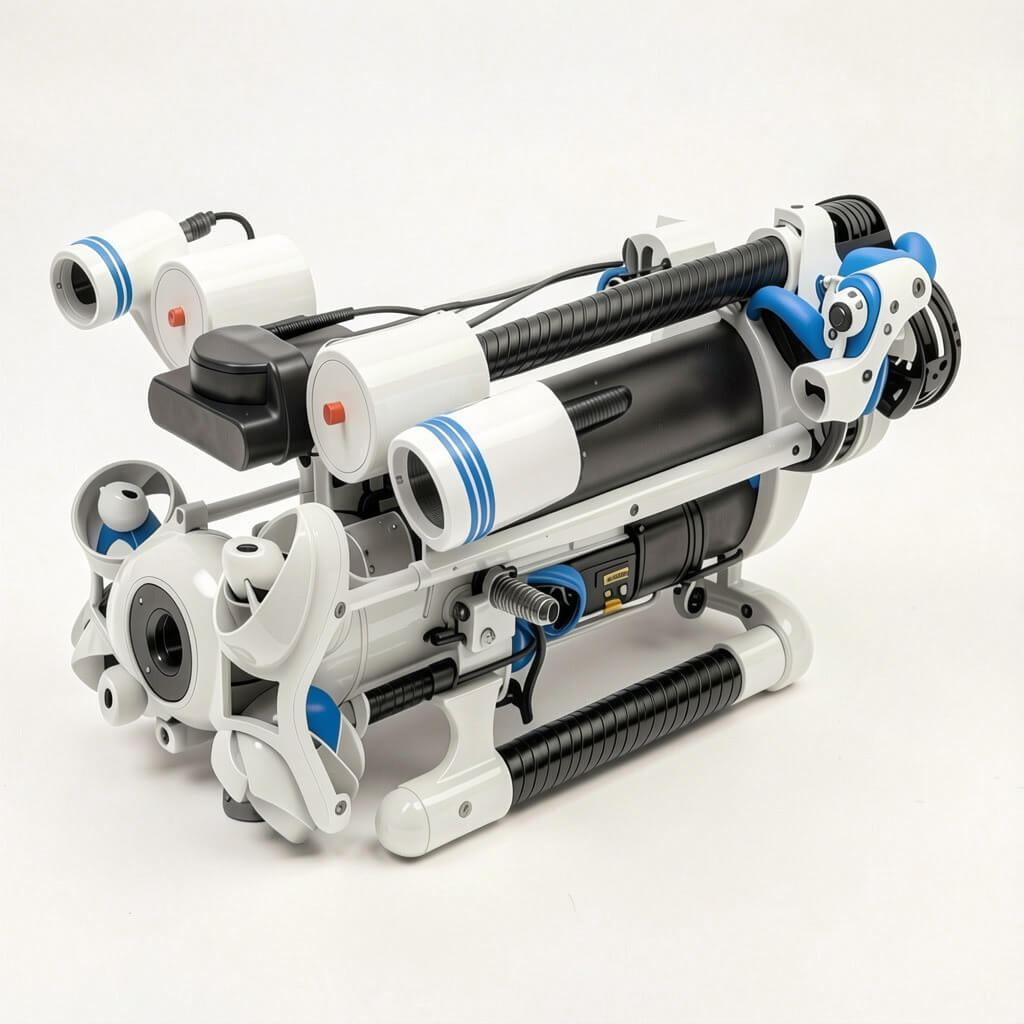

Гидролокатор Гринда-6375, установленный на ТМПА
Благодаря выбору рабочей частоты — 750 кГц для поиска на средних дистанциях и 1,2 мГц для максимальной детализации — прибор адаптируется под конкретную задачу инспекции. Высокочастотный режим позволяет с большой точностью выявлять малейшие дефекты обшивки, посторонние наросты или подозрительные предметы.
Конструкция гидролокатора позволяет ему работать на глубинах до 1000 метров, а низкое энергопотребление делает его пригодным для использования на морских беспилотниках. С помощью ГРИНДА-6375 можно своевременно выявлять угрозы, такие как магнитные мины, и предотвращать террористические акты, и для этого нет необходимости ставить корабль в док.
Также имеется модель Гринда-6375 Плюс — модифицированная версия предыдущего гидролокатора. Главное усовершенствование — расширенные углы сканирования: на 6° на низкой частоте и на целых 56° на высокой. Это позволяет с одного прохода получать данные с большей площади.
Если базовая модель на 1,2 МГц дает всего 12°, то версия «Плюс» выдает стабильные 20° в обоих частотных диапазонах, что значительно повышает эффективность вертикальной съемки. Однако стоит иметь в виду: новый прибор потребляет почти вдвое больше энергии, что может стать проблемой при использовании на беспилотниках с ограниченным запасом батареи.
