Эхолот Kongsberg EM 2040 MKII высокого разрешения

Модификация MKII является «наследником» более раннего эхолота EM 2040. В данной версии компания Kongsberg Discovery усовершенствовала аппаратное обеспечение и ПО, чтобы увеличить ширину полосы пропускания и улучшить качество получаемых батиметрических данных.

Эхолоты Kongsberg EM 2040 картируют морское дно с помощью веера узких акустических лучей, создавая детальные подводные карты. Получаемые эхограммы, по сути, аналогичны изображениям, создаваемым с помощью гидролокаторов бокового обзора.

Чтобы быстро разобраться во всех вопросах и выбрать оборудование, подходящее именно вам, рекомендуем обратиться к нашим специалистам.

Описание эхолота Kongsberg EM 2040 MKII

Частотные характеристики

Широкая полоса обзора Kongsberg EM 2040 позволяет оператору менять рабочую частоту в зависимости от стоящей перед ним момент задачи. Производитель рекомендует следующие настройки:

• 200 кГц — для работы на глубоководье;
• 300 кГц — для зондирования пространства возле дна;
• 400–700 кГц — для детальных инспекций подводных объектов.

Мгновенное переключение частот дает эхолоту гибкость: он может охватывать большие пространства для общего поиска и переходить в режим сверхдетализации, чтобы подробно рассмотреть определенный участок. При этом здесь приходится соблюдать компромисс между разрешением и площадью покрытия. Так, на частоте 600 кГц прибор дает сектор обзора 100–120°, а на 700 кГц разрешение становится максимальным, но охват сужается до 30°.

По умолчанию эхолот Kongsberg EM 2040 имеет частотный диапазон 200-400 кГц, а высокие частоты 600 и 700 кГц доступны по запросу.

• Частота 600 килогерц предназначена для широкоохватного картографирования. Секторная передача с охватом 100–120° устраняет лепестки решетки, удваивает разрешение с минимальной потерей эффективности относительно 400 кГц.
• Частота 700 килогерц подходит для инспекций кабелей и трубопроводов. Узкий луч 30° обеспечивает максимальное разрешение для обследования кабельных трасс за один проход. Идеально для ТНПА и АНПА.

Частота оцифровки сигнала Kongsberg EM 2040 достигает 60 килогерц, что обеспечивает высокую дискретизацию принимаемых данных. Длительность излучаемого импульса при этом сокращается до 14 микросекунд. Такое сочетание параметров позволяет добиться сверхчеткого разрешения по дальности — всего 10,5 миллиметров в сырых данных. Этого достаточно, чтобы уверенно различать мельчайшие объекты и детали рельефа дна, что крайне важно для детальных батиметрических съемок и инспекционных работ.

Коррекция по скорости звука и стабилизация при качке

Чтобы правильно обрабатывать данные эхолота, нужны три вещи: показания датчика движения, данные от системы позиционирования и профиль скорости звука в воде. Для поправки на скорость звука эхолот можно снабдить соответствующим датчиком. Также модель Kongsberg EM 2040 полностью стабилизирована по крену, дифференту и рысканию – это помогает сохранять точность измерений даже при волнении на море.

Варианты конфигурации

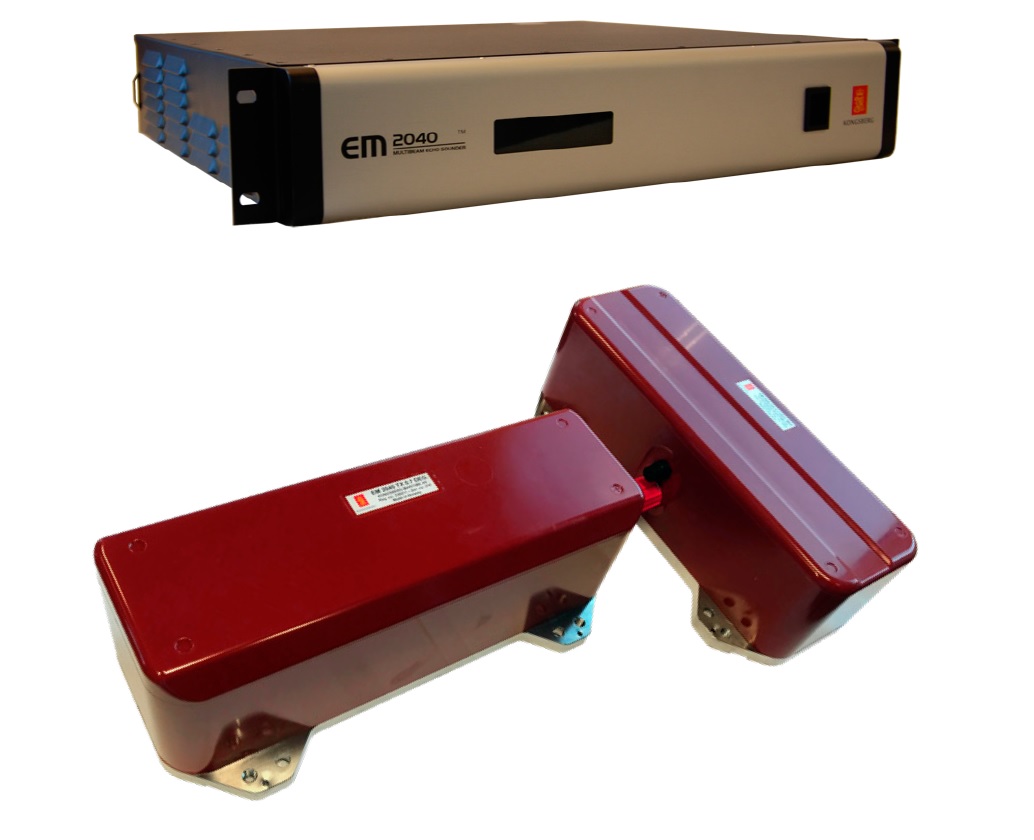

Эхолот Kongsberg EM 2040 построен по модульному принципу — его можно гибко модернизировать под те или иные задачи, усиливая нужные характеристики. В базовом варианте прибор включает четыре компонента:

• передающий преобразователь с разрешением 0,25° или 0,5° на выбор;
• приемный преобразователь с разрешением 0,5°;
• блок обработки;
• рабочую станцию.

Передающий канал разбит на три сектора с индивидуальными частотами для каждого. Это эффективно подавляет помехи от многократных отражений сигнала.

Опция двойной полосы обзора для Kongsberg EM 2040 позволяет сохранять высокую плотность измерений даже при скоростном движении судна. Как это достигается? Схема «один передатчик на два приемника» раскрывает весь потенциал трехсекторной антенны. За один цикл система может охватить угол до 220°. При этом каждый передатчик работает в своем секторе, а частота сигнала настраивается в диапазоне 200–400 килогерц.

Когда это может быть нужно?

• Когда невозможно установить передатчик на киль.
• Когда приемники находятся далеко друг от друга;
• Во время обследований подводных трубопроводов с помощью ТНПА для поиска мест провисания трубы над грунтом.

Преобразователи эхолота Kongsberg EM 2040 выдерживают погружение до 6000 метров. Это позволяет использовать их на глубоководных подводных аппаратах — как обитаемых, так и автономных необитаемых. Для мелководья есть версия с ограничением глубины до 50 метров.
