Simrad ES80 – рыбопоисковый CHIRP-эхолот

Согласно информации с сайта производителя, модель Simrad ES80 – это результат более чем шестидесяти лет исследований и разработок в тесном сотрудничестве с рыбаками и ведущими морскими учеными. Действительно, компания производит эхолоты более семидесяти лет и имеет двадцатипятилетний опыт использования технологии разделенного луча. Первым прибором такого типа был эхолот 38 кГц, которая появилась на рынке еще в 1984 году, а за ним быстро последовала модель 70 кГц. Сегодня устройства Simrad располагают широким диапазоном частот от 18 кГц до 333 кГц, которые позволяют изучать объекты от водных млекопитающих до планктона.

Официальный девиз модели ES80 звучит как «Высочайшая производительность на любой глубине и простота в эксплуатации».

Нужен совет по выбору гидроакустики? Наши эксперты всегда готовы помочь. Мы предлагаем оборудование Teledyne, Furuno, Blueprint (Oculus), Tritech, Гринда и многих других. Звоните или пишите — мы подберем наилучший вариант для ваших задач.

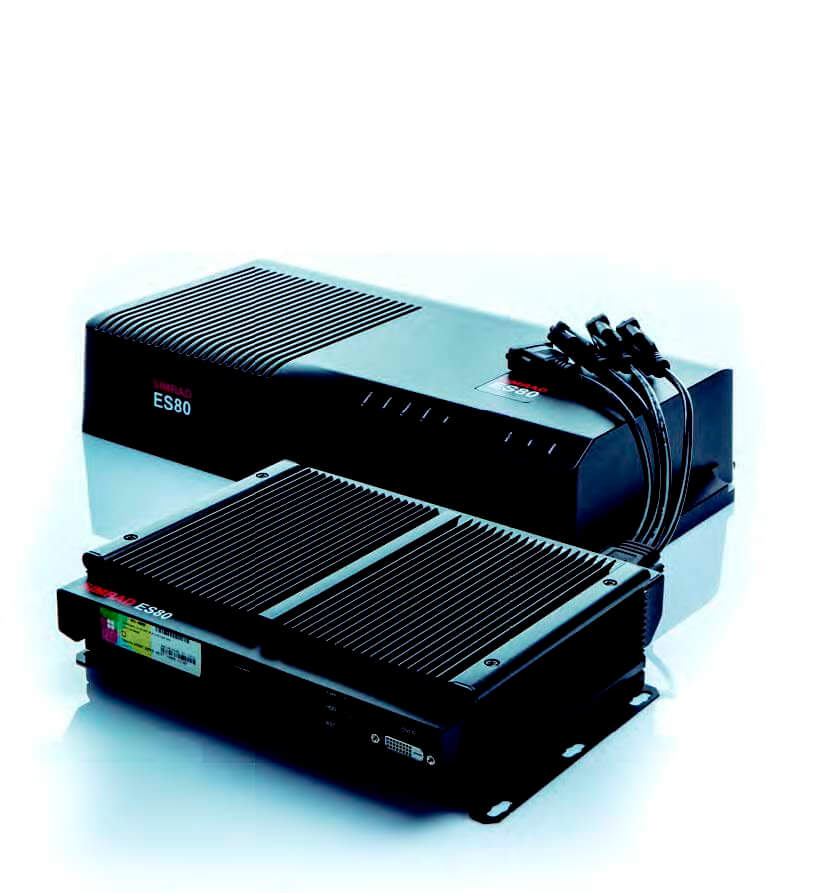

Комплектация Simrad ES80

Система Simrad ES80 выполнена по модульному принципу, что позволяет подбирать конфигурацию приемопередатчиков и преобразователей под конкретные цели. Стандартная комплектация предусматривает следующие элементы:

1. дисплей;
2. процессорный блок;
3. один или несколько приемопередатчиков;
4. Ethernet-коммутатор при использовании более одного приемопередатчика;
5. один или несколько преобразователей.

Хотя для ES80 имеется дисплей производства Simrad, с данной моделью можно использовать и любой другой морской монитор, соответствующий минимальным требованиям. Для наилучшей читаемости производитель рекомендует предусмотреть защиту от бликов и правильный угол наклона. Для того, чтобы одновременно отображать несколько каналов эхограммы, потребуется большой дисплей с высоким разрешением.

В качестве процессорного блока с ES80 можно использовать любой подходящий компьютер, разработанный для эксплуатации в сложных морских условиях. Также его конструкция должна выдерживать вибрации и качку. Можно использовать стационарный ПК или ноутбук с установленной операционной системой Windows десятой или более поздней версии. Эхолот может быть подключен к двум дисплеям: их можно разместить рядом друг с другом или в разных местах на судне.

Что касается преобразователей, данная модель работает со всеми датчиками, которая компания Kongsberg Maritime производит для бренда Simrad, включая однолучевые, с разделенным лучом, широкополосные и рассчитанные на конкретную глубину. Предлагается большой выбор рабочих частот.

Функционал Simrad ES80

Simrad ES80 — это широкополосный эхолот, его диапазон рабочих частот – от 10 до 500 кГц. При использовании соответствующего преобразователя он может использовать линейно-частотно-модулированные сигналы (CHIRP), что дает повышенное разрешение на больших дистанциях.

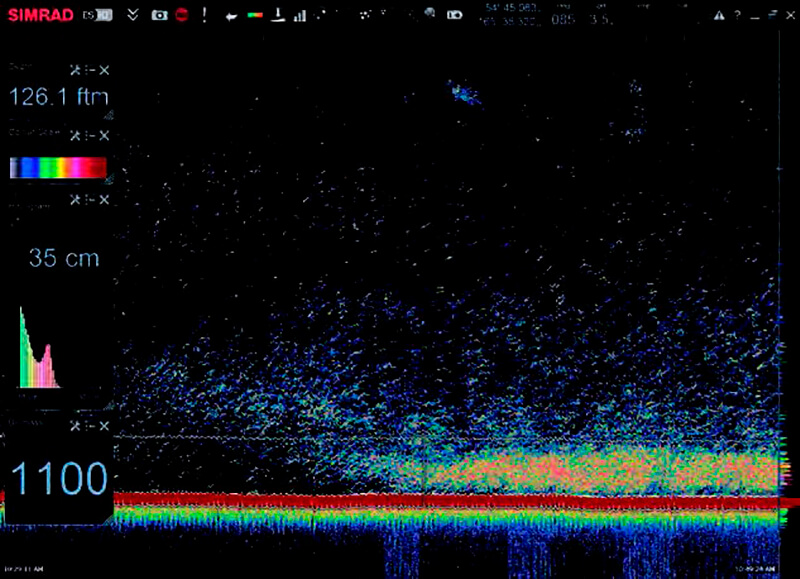

Simrad ES80 поддерживает несколько различных типов эхограмм.

• Поверхностная эхограмма нужна в основном для исследования толщи воды.
• Донная эхограмма используется, когда нужно изучить эхо от рыб, расположенных близко ко дну.
• Пелагическая эхограмма подходит, когда вы хотите прозондировать толщу воды, начиная с любого расстояния ниже поверхности моря и до дна, но без отображения контура дна.
• Эхограмма трала охватывает вертикальное отверстие трала относительно глубины верхнего каната.

Другие функции эхолота Simrad ES80:

Регулировка усиления (чувствительности). При увеличении усиления эхо-сигналы будут казаться сильнее. Слабое эхо будет легче заметить. Однако, поскольку это также увеличивает акустический шум в приемной зоне, слишком большое усиление может «искажать» эхограмму.

Настройка цветовой схемы. Для отображения эхограмм доступно несколько различных цветовых шкал. Их выбор в основном зависит от личных предпочтений, условиях окружающего освещения и характере эхосигналов.

Функция записи необработанных данных позволяет сохранять эхо-данные в формате *.raw. Файлы можно копировать или перемещать на другие носители или на другой компьютер в сети. Записанные файлы могут использоваться для научных исследований, будущих справок или целей обучения.

Масштабирование позволяет увеличить выбранную область текущей эхограммы.

На экране программного обеспечения Simrad ES80 можно открыть следующие информационные панели:

• «История» позволяет просматривать ранее записанные последовательности эхограмм, которые хранятся на жестком диске.
• «Цветовая шкала» позволяет просматривать текущую используемую цветовую схему, а также вносить изменения в отображаемые уровни эхо-сигналов.
• «Глубина» отображает глубину воды в текущем виде эхограммы. Если открыто несколько окон эхограмм, можно разместить по одной панели в каждом окне.
• «Твердость дна» отображает текущую отражательную способность дна. Это позволяет определить тип грунта под килем судна.
• «Биомасса» отображает индекс биомассы, соответствующий показателю NASC и измеряемый в м²/миля².
• «Реакция скопления» показывает объемный коэффициент обратного рассеяния в зависимости от частоты. Информация представлена в виде графика, демонстрирующего, как сила эхо-сигнала от группы целей (например, рыбного косяка) изменяется с изменением рабочей частоты. Эта функция позволяет идентифицировать природу скоплений и различать их между собой.
• «Распределение по размерам» отображает гистограмму эхо-сигналов от отдельных рыб. Гистограмма показывает фактический размер рыбы в единицах веса или длины, либо силу эхо-сигнала (в дБ).
• «Положение рыбы» показывает положение обнаруженных эхо-сигналов от отдельных рыб (вид сверху).
• «Положение эхо-сигнала» показывает положение обнаруженных одиночных эхо-сигналов в пределах луча (вид сбоку).

Для использования последних трех панелей потребуется наличие преобразователя с разделенным лучом.
