Сонар Simrad FS 70 для контроля трала

Simrad FS 70 – это комплексная система для эффективного рыбного промысла с помощью трала.

В режиме полноэкранного кругового обзора сонар показывает положение невода относительно дна, степени раскрытия сети, глубину и расстояние до нижней подборы (каната, идущего по нижней кромке устья). Система позволяет отслеживать до четырех датчиков улова — каждый из них показывает текущее наполнение мотни и время работы, позволяя оператору оценивать темп наполнения рыбой.

Режим эхолота позволяет системе отображать текущее положение трала относительно дна в реальном масштабе времени. Это дает оператору возможность контролировать спуск снасти, наблюдая за положением ваера и рельефом дна.

Головка сонара Simrad FS 70 работает на частотах 120 кГц или 330 кГц (в зависимости от модификации), а эхолот — на 200 кГц.

Интересует покупка гидроакустического оборудования для рыбной ловли? Обратитесь к нам по указанным контактам, и мы сможем проконсультировать вас по выбору.

Комплектация сонара Simrad FS 70

Сонар Simrad FS 70 представляет собой модульную систему.

Блок обработки данных сонара FS 70 представляет собой промышленный ПК, работающий под управлением ОС Windows. Специализированное программное обеспечение эхолота — Simrad Winson — обеспечивает полный функционал системы. Встроенный жесткий диск объемом 40 ГБ предназначен для хранения данных и настроек. Устройство оснащено последовательным портом RS232, двойным графическим выходом для подключения двух мониторов, звуковой картой, сетевым портом LAN и USB-портом. Питание сонара Simrad FS 70 осуществляется от сети переменного тока 115/240 В, 50/60 Гц (±10%), ток потребления — 5 А. Габаритные размеры: 40 × 33 × 10 см.

В качестве дисплея для Simrad FS 70 можно использовать любой имеющийся в продаже ЖК-монитор. Управление осуществляется с помощью мыши и клавиатуры.

Головка эхолота устанавливается на трал. Устройство рассчитано на работу на глубине до 2000 метров и оснащено сенсорами температуры, глубины и улова. Мощность передачи и длительность импульса выбираются оператором, доступны три предустановленных режима TVG (20, 30, 40 дБ) и пользовательский журнал. Для обмена данными с судовым оборудованием используется интерфейс NMEA.

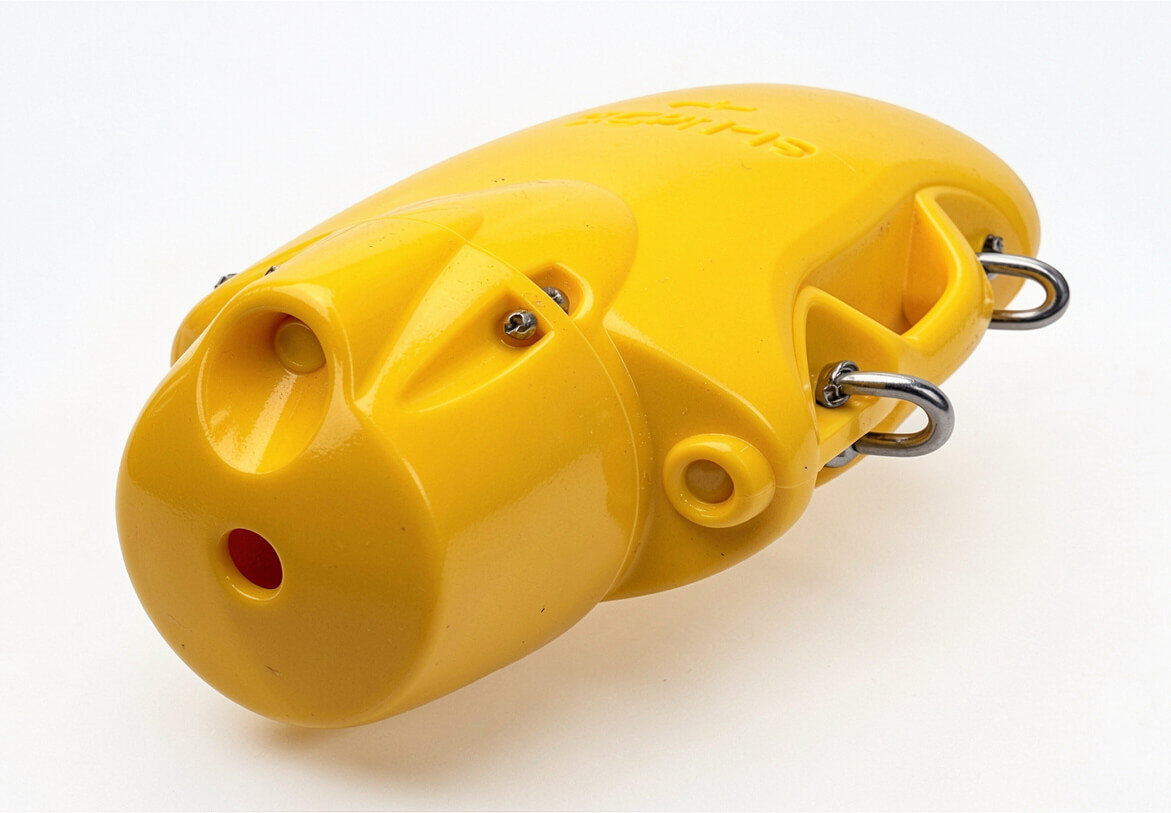

Траловый блок предназначен для размещения гидроакустического оборудования на неводе. Поставляется в комплекте с монтажными элементами для оперативного развертывания. Корпус изготовлен из высокопрочного полиуретана, все крепежные детали выполнены из нержавеющей стали, что обеспечивает устойчивость к коррозии и механическим нагрузкам в суровых морских условиях. Желтый цвет делает его хорошо заметным даже при плохой видимости и в темноте. Этот блок содержит головку сонара, эхолот 200 кГц и приемник сигналов бескабельных датчиков трала.

Траловый сонар Simrad FS 70 позволяет оператору наблюдать за раскрытием и работой сети, отображая отдельные особи рыбы, местоположение косяков, геометрию сети и ее положение относительно грунта. С его помощью также можно обследовать береговую зону, чтобы избегать рифов, и обнаруживать камни, которые могут повредить снасти.

Модуль питания предназначен для установки в стойку и обеспечивает напряжение, необходимое для сонара, и передачу телеметрических данных между последовательным или USB-портом процессора и головкой гидролокатора.

Подробнее о датчиках PI

Сонар может быть снабжен рядом чувствительных устройств семейства Simrad PI, позволяющих контролировать процесс лова.

Датчик улова позволяет оперативно отслеживать степень наполнения трала и объем пойманной рыбы. Принцип его работы основан на контроле расширения ячей в мотне: когда объем выловленной рыбы достигает достаточного уровня, ячеи растягиваются, натягивая детекторные провода и активируя сенсор. Порог срабатывания можно регулировать, изменяя длину резиновых петель, охватывающих дополнительные ячеи.

Для эффективного мониторинга скорости наполнения производитель рекомендует устанавливать не менее двух датчиков. Первый размещается в дальней части мотни и сигнализирует о том, что рыба действительно заходит в трал. Второй монтируется ближе к устью. Когда сеть заполняется до этого уровня, детектор срабатывает, указывая на необходимость подъема. Оптимальным будет использование четырех сенсоров.

Детектор контакта с дном предназначен для контроля, находится ли донный трал на грунте, или его случайно подняло. Когда невод теряет контакт с морским дном, рыба может уйти под снасть. Датчик оснащен специальным щупом (детекторным проводом). Пока трал касается дна, щуп натянут и контакт замкнут. Как только сеть приподнимается, щуп освобождается, чувствительный элемент активируется и передает сигнал на судно, запуская таймер отсчета времени «отрыва» от дна.

Индикатор глубины передает данные о текущей глубине и ее изменениях в процессе эксплуатации орудия лова.

Датчик разрыва служит для обнаружения разрывов в сети. Он мгновенно сообщает о том, что трал порван, например, о каменистый грунт или посторонний предмет. Данный элемент крепится на нижней подборе, а его провода растягиваются вдоль нее. Если сеть рвется и провисает, натяжение проводов ослабевает, что и является сигналом для детектора. Это позволяет быстро обнаружить повреждение и прекратить траление, чтобы избежать полной потери дорогостоящих снастей и свести к минимуму ущерб для улова и снаряжения.

Блок PI и гидрофон создают полностью дублирующую систему для датчиков улова. При интеграции беспроводного приемника в систему Simrad FS 70 появляется возможность собирать все данные (высота трала, распор досок, наполнение, глубина) по беспроводному каналу. Это обеспечивает резервирование при обрыве кабеля.
