EdgeTech 3400 – поддонный профилограф

Компания EdgeTech ведет свою историю в сфере подводного сбора и обработки данных с 1966 года. На протяжении более пятидесяти лет она разрабатывает и производит оборудование для морских, прибрежных и эстуарных исследований. Производитель предлагает профилографы поддонного слоя, гидролокаторы бокового обзора, системы позиционирования и батиметрическое оборудование.

Модель 3400 — это портативная широкополосная система поддонного профилирования, построенная на базе запатентованной технологии Full Spectrum CHIRP. Модель развивает успех предыдущих поколений оборудования, предлагая пользователям ряд существенных улучшений.

Возможности гидролокатора EdgeTech 3400

Поддонный профилограф EdgeTech 3400 доступен в пяти вариантах исполнения.

1. Dual 216 имеет гидродинамический буксируемый корпус с двумя излучателями 2–16 кГц. Также возможен монтаж на штанге за бортом судна при использовании соответствующего комплекта.
2. OTS LF оснащается двумя излучателями 1–10 кГц и предназначен для работ на больших глубинах по сравнению с буксируемыми версиями. Это вариант для монтажа на штанге. Доступна опция с усилителем.
3. OTS Ultra-Light — мелководная модификация для крепления на штанге. Оснащается одним излучателем 4–24 кГц и подходит для маломерных судов.
4. OTS Light — еще одна мелководная конфигурация для монтажа на штанге. Оснащается одним излучателем 2–16 кГц и обеспечивает большую глубину проникновения, чем Ultra-Light. Также подходит для малых судов.
5. 512E — гидродинамическая буксируемая модель с двумя комбинированными излучателями в диапазоне 0,5–12 кГц. Поставляется со встроенным усилителем.

Гидроакустический блок всех моделей комплектуется усовершенствованными приемными решетками на основе поливинилденфторида. Сегментированная архитектура решетки позволяет переключаться между двумя режимами работы:

1. Стандартный режим поддонного профилирования — для детального картирования геологических слоев. Система предлагает измерение коэффициента отражения в реальном времени с использованием архитектуры линейной системы. Эта функция позволяет не просто создавать изображения, но и собирать сложные аналитические данные для определения типов донных отложений.
2. Уникальный режим «Pipeliner» — для точного обнаружения и визуализации заглубленных трубопроводов и кабелей. Единственный поперечный гидрофонный датчик создает широкий луч вдоль пути следования, благодаря чему параболический сигнал от трубопровода становится более выраженным и легко идентифицируемым. В этом режиме луч расширяется вдоль движения судна, что позволяет замечать объекты на большем расстоянии. При приближении к трубе сигнал становится сильнее, а время его возврата — короче. На экране это выглядит как дуга (парабола), которая достигает пика прямо над трубой, а затем зеркально повторяется при удалении. Несколько проходов над объектом позволяют точно определить его положение.

Наличие раздельных каналов передачи и приема обеспечивает непрерывный сбор данных с высокой частотой зондирующих импульсов — важное преимущество для сопровождения строительных и трубопроводных работ.

Гидролокатор EdgeTech 3400 применяет технологию CHIRP — передачу широкополосных акустических импульсов с линейной разверткой по частоте. Благодаря этому разные частотные компоненты сигнала по-разному взаимодействуют с различными типами грунтов и объектов, что в итоге дает улучшенное проникновение в донные отложения и получение более детализированных профилей.

Устройство профилографов EdgeTech 3400

Система EdgeTech 3400 состоит из трех основных частей: надводного процессора с ноутбуком или ПК, подводного модуля и буксировочного кабеля.

1. Надводный процессор с компьютером обеспечивает питание и связь с модулем, управление сонаром, отображение данных и сбор информации. Он управляется через ПО Discover с помощью клавиатуры и мыши.

   Для глубин более 100 метров рекомендуется дополнить гидролокатор усилителем, который повышает отношение сигнал/шум и улучшает качество изображений. Он входит в комплект модификации 512e, для варианта OTS LF поставляется опционально.

2. Легкий кевларовый буксировочный кабель с разъемом крепится к U-образной буксировочной скобе с помощью зажима.

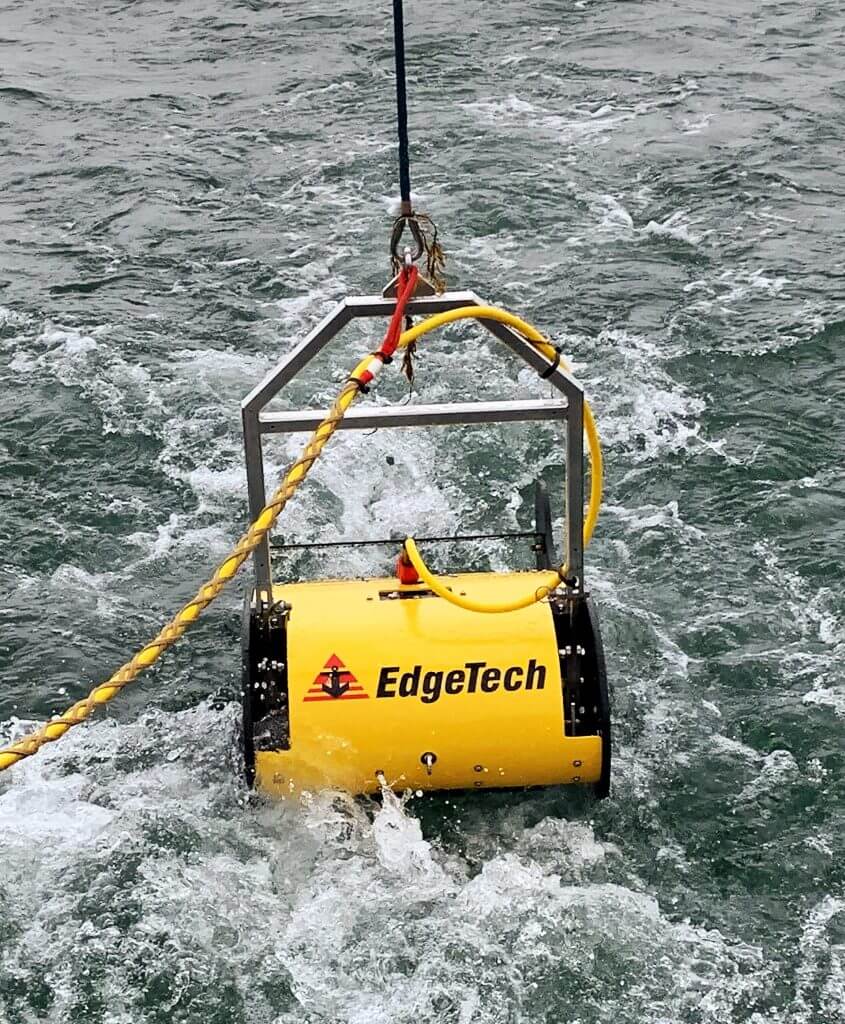

3. Подводный буксируемый модуль – это гидродинамическая конструкция с одним или двумя вертикальными излучателями, приемниками из ПВДФ и встроенным процессором. Модуль получает питание и передает данные по кабелю. Сигнал излучается, принимается, усиливается, оцифровывается и вместе с данными датчиков отправляется на надводный процессор.

В буксируемых модулях EdgeTech 3400 установлен датчик SBG AHRS. Он в реальном времени измеряет три вещи:

• вертикальную качку (как модуль ходит вверх-вниз на волнах);
• дифферент (наклон вперед-назад);
• крен (наклон влево-вправо).

Все эти данные сразу отображаются на экране в программе Discover. Прибор также совместим с программным обеспечением сторонних производителей.

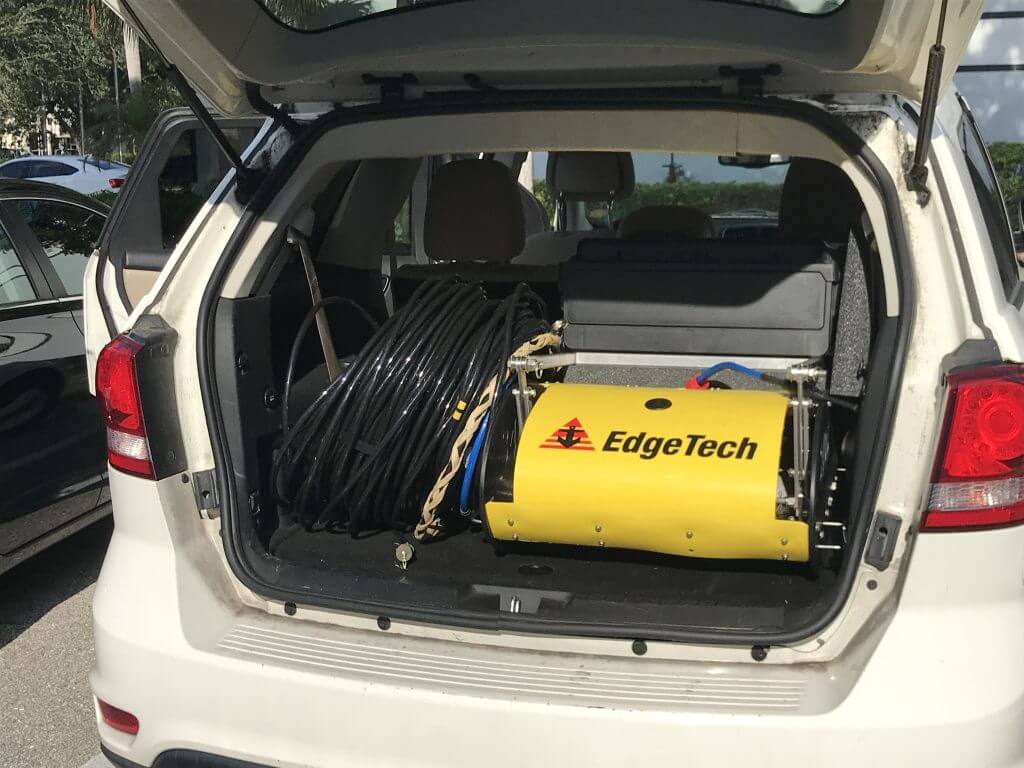

EdgeTech 3400 предлагает различные возможности установки: буксировка за судном или монтаж на штанге за бортом. Полный набор включает «рыбу», кабель и надводный процессор в портативном или стоечном исполнении.
