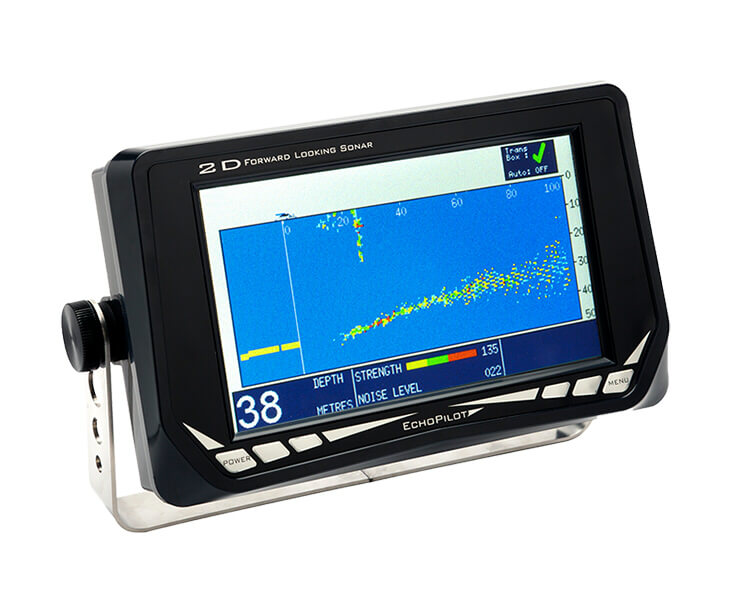

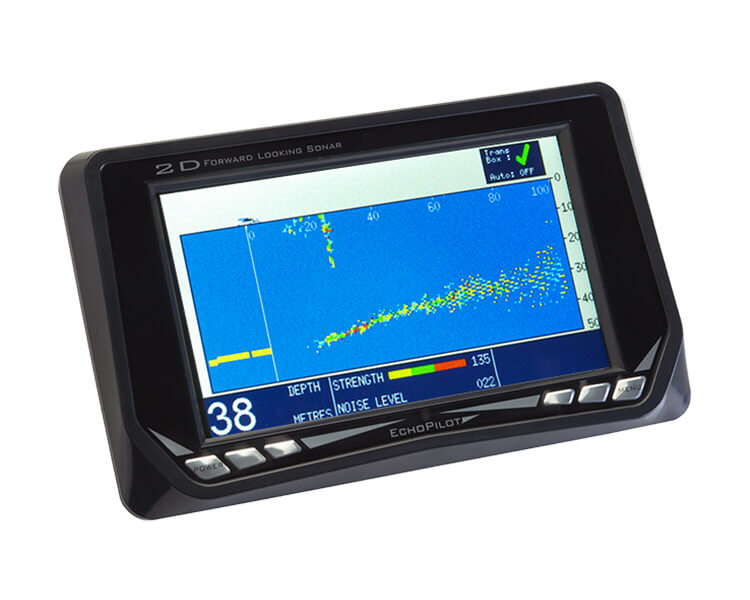

FLS 2D EchoPilot – впередсмотрящий эхолот

Впередсмотрящий эхолот EchoPilot FLS 2D – это прибор для точного измерения глубины. Благодаря цветовой индикации дна, высокой скорости обновления и дальности до 200 метров он обеспечивает полную ситуационную осведомленность при навигации в незнакомых акваториях.

Не уверены, какое оборудование подойдет именно вам? Наши эксперты помогут разобраться в характеристиках и подберут оптимальное решение. Просто свяжитесь с нами – и мы все расскажем!

Возможности и функционал впередсмотрящего эхолота FLS 2D

Угол сканирования прибора в вертикальной плоскости составляет 90° – от направления строго вперед до вертикали вниз. В горизонтальной плоскости сканирование не осуществляется, ширина акустического луча ограничена примерно 15°. Уровень чувствительности уменьшается с увеличением расстояния до объекта, причем данное явление наиболее выражено на границах зоны обзора.

Дальность действия прибора ограничена глубиной водоема и акустическими характеристиками среды. По мере удаления от носителя угол скольжения луча относительно дна уменьшается. При достижении предельно малого угла отраженный сигнал не регистрируется приемником, что определяет границу зоны обзора.

На плоских илистых грунтах (речные и дельтовые участки) эффективная дальность составляет 3–5 глубин. При восходящем рельефе коэффициент возрастает до 8–9. Твердые скальные грунты обеспечивают более высокую отражательную способность, чем мягкие осадочные. Вертикальные жесткие препятствия (гидротехнические сооружения, утесы, рифовые образования) уверенно детектируются на значительно больших дистанциях.

В системе FLS 2D предусмотрено восемь фиксированных настроек дальности – от 20 до 200 м (20, 40, 60, 80, 100, 150, 200 м), а также автоматический режим, при котором диапазон дальности определяется прибором исходя из актуальных показаний глубины. В случае сбоя приема сигнала впередсмотрящий эхолот переключается на последний достоверно измеренный диапазон.

Среди функций и настроек EchoPilot FLS 2D выделяются следующие:

• Сигнализация малой глубины позволяет установить порог глубины от 1 до 20 метров или полностью отключить оповещение. Когда устройство фиксирует достаточное количество отражений на заданной глубине, раздается звуковой сигнал. Имейте в виду: при сильных помехах (волны, следы от проходящих судов) сигнал может сработать преждевременно.
• Настройка уровня чувствительности задает минимальную амплитуду принимаемых сигналов, при которой они выводятся на экран. Повышение чувствительности увеличивает информативность изображения, однако сопровождается ростом уровня шумов и помех. Снижение чувствительности уменьшает количество помех, но может привести к потере слабых полезных сигналов.
• Фильтр подавления помех регулирует порог множественности регистрации эхо-сигналов. Регулировка осуществляется тремя уровнями (низкий/средний/высокий), которые отражают соотношение между чистотой изображения, скоростью обновления и полнотой отображения данных.
• Настройка изображения. У впередсмотрящего эхолота FLS 2D предусмотрена регулировка яркости подсветки ЖК-дисплея, а также возможность ее полного отключения. Доступно шесть цветовых схем: три для дневного режима (светлый фон) и три для ночного режима (темный фон). Эхо-сигналы могут отображаться в монохромном режиме или в цветовой шкале, отражающей мощность сигнала. В последнем случае используется градация: красный – для наиболее сильных сигналов, затем зеленый, желтый и голубой.

Особенности использования впередсмотрящего эхолота EchoPilot FLS 2D

На дисплее по умолчанию отображается пройденный за последние 15 секунд путь. Протяженность отображаемого участка пропорциональна скорости движения судна (при увеличении скорости длина отрезка возрастает, а разрешение изображения снижается).

Цветовая кодировка изображения FLS 2D позволяет идентифицировать тип грунта: зеленая гамма указывает на мягкие осадочные породы (песок, ил), а красная – на твердые породы (каменистые образования, коралловые структуры).

Следует учитывать, что при движении задним ходом возникает турбулентность потока у поверхности датчика, которая приводит к снижению чувствительности прибора и в ряде случаев – к полной потере изображения. Поэтому рекомендуется избегать использования заднего хода, особенно при работе с гребным винтом, расположенным на стороне установки датчика (на двухвинтовых судах).

Волнение, создаваемое другими судами, также может существенно ухудшать качество работы прибора, что особенно выражено на мелководных участках. Дополнительными источниками акустических помех могут служить водоросли, планктон и взвешенные загрязнения в толще воды.

Для FLS 2D доступны два варианта преобразователей переднего обзора стандартный и профессиональный. Их главные отличия – в типе монтажного фитинга и длине резьбы, что определяет совместимость с разными типами корпусов.

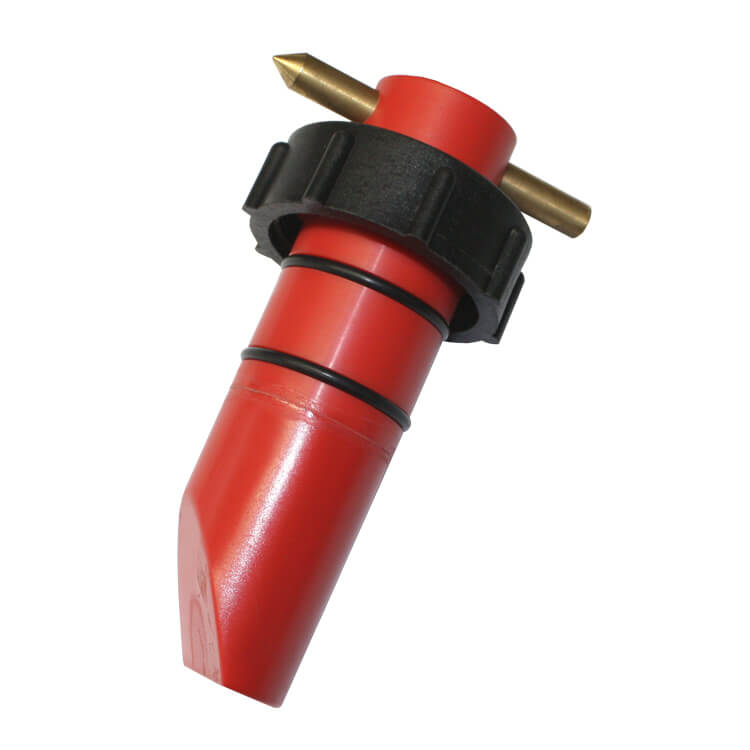

Стандартный преобразователь:

• фитинг из стеклонаполненного полипропилена;
• полезная длина резьбы – 1 дюйм;
• подходит для большинства корпусов из стеклопластика с плоским днищем.

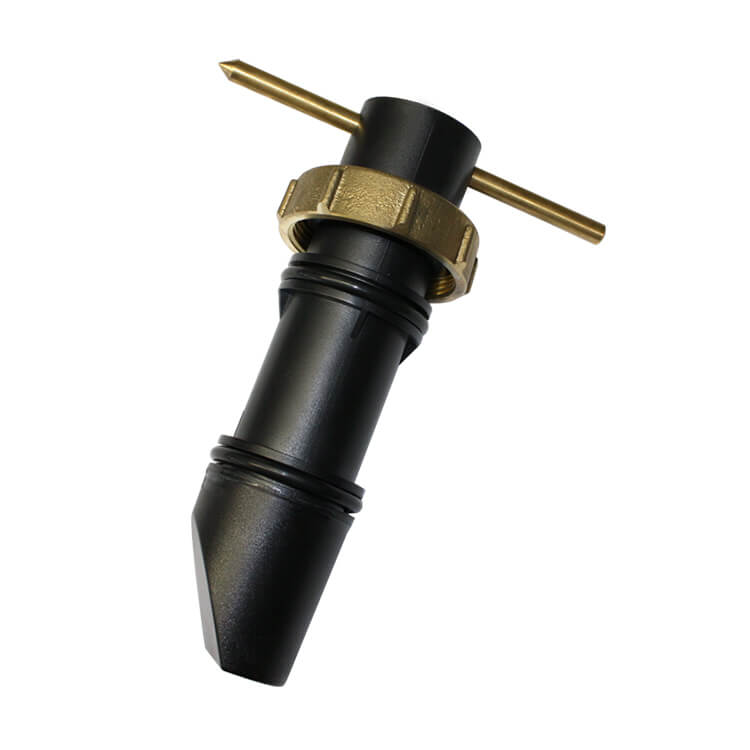

Профессиональный преобразователь:

• латунный фитинг;
• полезная длина резьбы – 3 дюйма;
• рекомендован для крупных судов, толстых корпусов и палуб со значительным углом наклона днища.
