FLS 3D EchoPilot – эхолот переднего обзора

EchoPilot – это торговая марка, под которой выпускаются сонары переднего обзора. В 2017 году компания была приобретена группой Daniamant и теперь развивается как ее бред. Производитель специализируется исключительно на эхолотах, которые показывают подводную обстановку не под днищем, а впереди по курсу судна, что критически важно для безопасности в незнакомых акваториях.

EchoPilot FLS 3D – это специализированный эхолот, обеспечивающий обзор по дуге 90 градусов – от направления прямо по курсу до строго вертикального. Два излучателя формируют суммарный горизонтальный луч шириной 60 градусов. Также имеется модификация FLS 3D 30 Degree с горизонтальным обзором на 30 градусов.

Особенности работы с сонаром FLS 3D

EchoPilot FLS 3D способен вести наблюдение под водой на расстоянии до 200 метров вперед по ходу движения судна. Однако фактическая дальность обзора определяется глубиной акватории под килем. Система излучает акустические сигналы под разными углами, они достигают дна, и часть отраженной энергии возвращается к приемным элементам преобразователя. С увеличением расстояния от источника волны попадают на дно под все более пологим углом. В конечном счете угол становится настолько малым, что отраженный импульс уже не фиксируется приемниками – на этом рубеже информация о рельефе дна теряется, что и задает максимальную дальность работы системы.

При проходе над плоским илистым дном (например, в реках и эстуариях) дальность обнаружения дна сонаром FLS 3D может в десять раз превышать глубину под килем. Чем мельче акватория, тем это соотношение становится выше. При этом твердые грунты, такие как каменистое дно, обеспечивают гораздо лучшее отражение акустического сигнала по сравнению с илистыми осадками. Особенно хорошо система «видит» жесткие вертикальные препятствия: стенки причалов, отдельные камни и коралловые образования – они часто распознаются на дистанциях, заметно превышающих типовые значения для мягких грунтов.

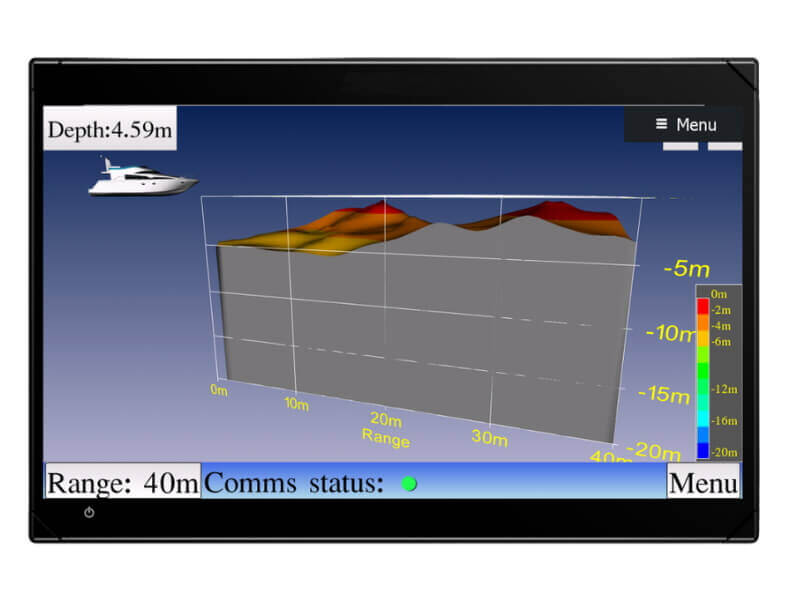

На эхограмме красный цвет используется для самых мелких глубин, смещение в сторону темно-синего обозначает рост глубины. Водоросли, планктон и загрязнение могут отображаться на экране как «шум». Турбулентность от других судов, особенно на мелководье, также может негативно влиять на производительность.

Ультразвуковые сигналы хорошо распространяются как через твердые тела, так и через жидкости, но сильно ослабляются в воздухе. Поэтому потоки турбулентности и пузырьки воздуха ограничивают эффективность FLS 3D. Однако, если преобразователь закреплен на участке корпуса с прямым потоком воды, то можно получить хорошие результаты даже на большой скорости (до 20 узлов).

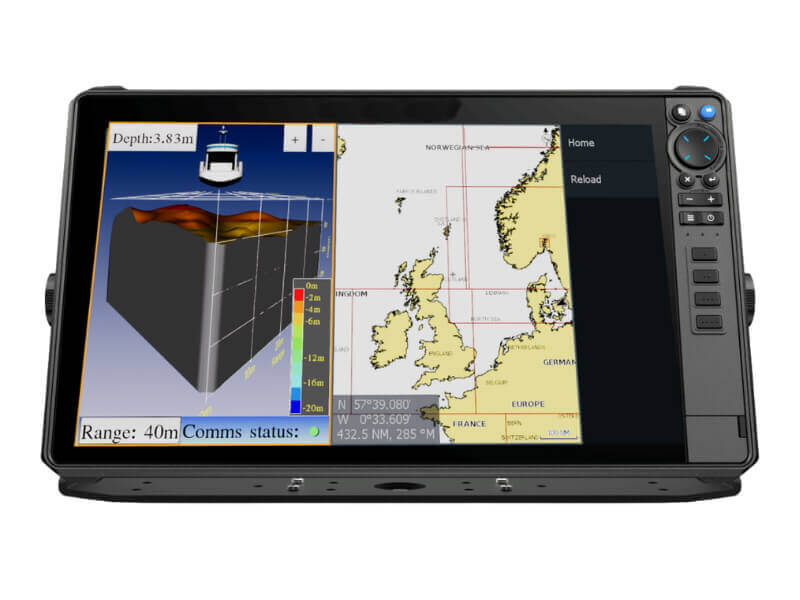

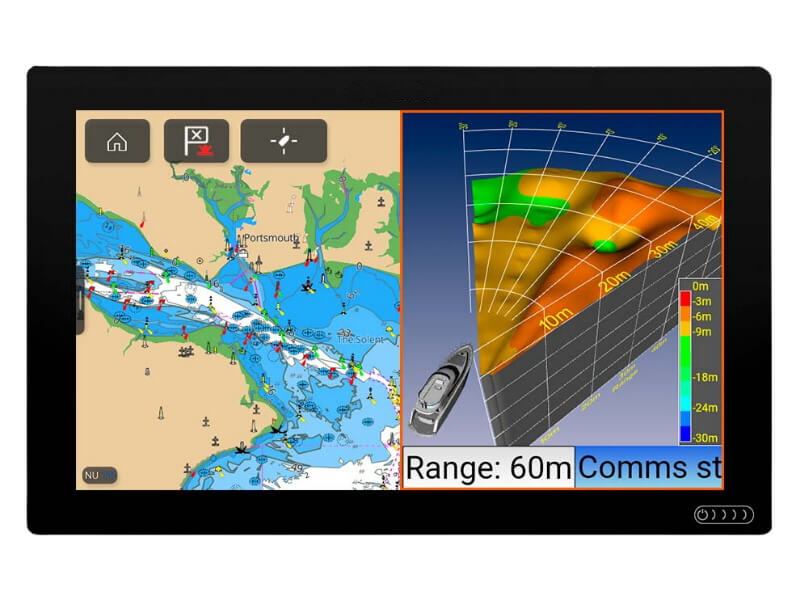

Прямая интеграция системы с многофункциональным дисплеем позволяет оператору отображать информацию в удобном формате. Визуальный процессор интегрируется в судовую дисплейную сеть посредством стандартного сетевого подключения. Благодаря этому пользователь может запускать приложение EchoPilot/FLS 3D напрямую на многофункциональном мониторе, без необходимости использования отдельного компьютера. Оператор может выводить на экран морские карты и данные сонара переднего обзора как в режиме разделения экрана, так и отдельно для более детального анализа каждого источника.

Варианты исполнения модели:

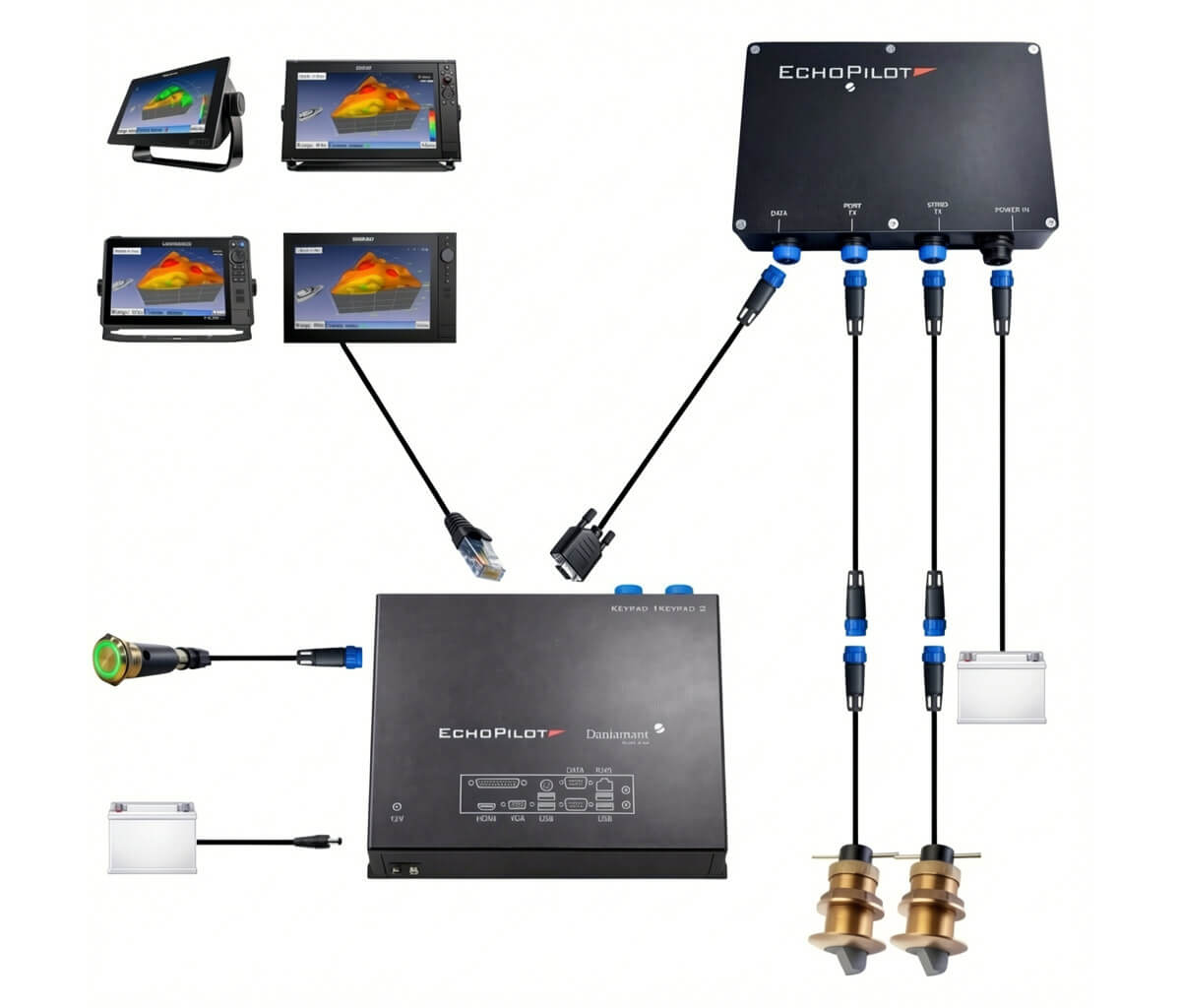

• FLS 3D Gen4 – с прямой интеграцией в МФД. Эта модификация предназначена для работы с многофункциональными дисплеями Raymarine, Simrad, B&G и Lowrance. Система комплектуется выключателем, а все функции эхолота управляются непосредственно через сенсорный экран МФД – никаких дополнительных пультов не требуется.
• FLS 3D – с дисплеем стороннего производителя. Данная версия рассчитана на использование с любым внешним дисплеем, поддерживающим видеовход HDMI или VGA. Для управления системой, выбора диапазона и настройки параметров в комплект поставки включена специализированная 3D-клавиатура.

Программное обеспечение позволяет вращать 3D-изображение на 360 градусов с помощью простых касаний. Функция масштабирования работает при нажатии на соответствующие иконки на дисплее.

Эхолот FLS 3D оснащен технологией «Средняя глубина переднего обзора». Индикатор показывает усредненное значение всех измеренных глубин в поле охвата сонара. Она сглаживает небольшие неровности и дает четкое представление об общем расстоянии до дна перед судном. Производитель уточняет, что на точность этого показателя могут влиять такие факторы, как состояние воды, настройка локатора и площадь, которую он охватывает. Для более детального изображения подводного рельефа лучше использовать отдельно измеренные показатели или эхограммы эхолота высокого разрешения.

Система FLS 3D поставляется с фитингом для сквозной установки преобразователя через обшивку корпуса. Монтажные крепления есть в версиях из трех различных материалов: бронзы, алюминия или стали, а также в двух разных размерах для разных типов судов (5 и 10 дюймов). Преобразователи устанавливаются строго вертикально, на равном расстоянии от центральной линии, носа и ватерлинии. Если они наклонены вперед, дно будет казаться наклоненным вверх, а если наклонены назад, то могут наблюдаться поверхностные помехи.
